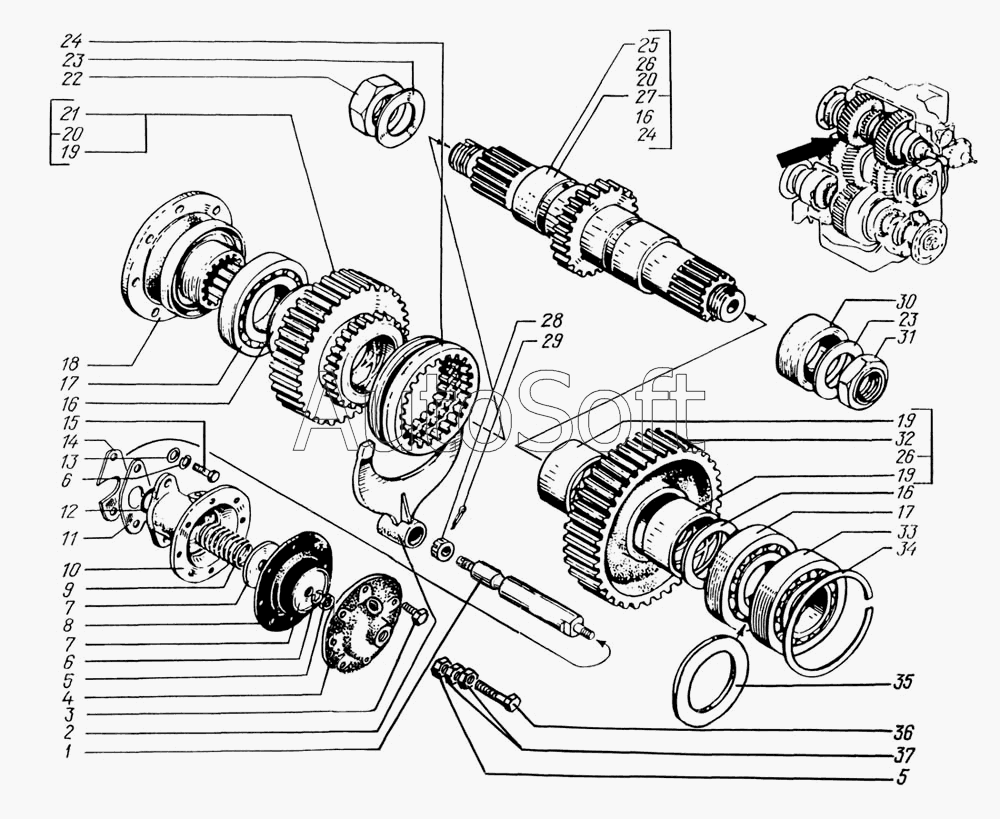

Каталог запасных частей к технике: КрАЗ-63221 (2005). Вал первичный в сборе
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
19
19
19
20
20
21
22
23
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шток | |
| 2 | 2***0 | Вилка | |
| 3 | 2***0 | Болт М8х30 | |
| 4 | 2***8 | Крышка | |
| 5 | 2***2 | Гайка М10х1,5 | |
| 6 | 2***6 | Шайба 10,2 | |
| 7 | 2***6 | Шайба упорная | |
| 7 | 2***6 | Шайба упорная | |
| 8 | 2***8 | Диафрагма | |
| 9 | 2***2 | Пружина | |
| 10 | 2***0 | Корпус пневмокамеры | |
| 11 | 2***3 | Прокладка | |
| 12 | 2***2 | Кольцо 022-028-36-2-2 | |
| 13 | 2***6 | Шайба 10,5 | |
| 14 | 2***1 | Прокладка регулировочная | |
| 15 | 2***9 | Болт М10х30 | |
| 16 | 2***1 | Шайба упорная | |
| 17 | 1***М | Подшипник роликовый | |
| 18 | 2***2 | Фланец с отражателем | |
| 19 | 2***2 | Втулка | |
| 20 | 2***8 | Шестерня высшей передачи в сборе | |
| 21 | 2***0 | Шестерня | |
| 22 | 2***7 | Гайка специальная | |
| 23 | 2***3 | Пружина тарельчатая | |
| 24 | 2***8 | Муфта | |
| 25 | 2***5 | Вал | |
| 26 | 6***4 | Шестерня низшей передачи в сборе | |
| 27 | 6***4 | Вал первичный в сборе | |
| 28 | 2***1 | Гайка М16х1,5 | |
| 29 | 2***4 | Шплинт 3,6х32 | |
| 30 | 2***7 | Втулка распорная | |
| 31 | 3***9 | Гайка М39х2 | |
| 32 | 2***6 | Шестерня | |
| 33 | 5***2 | Подшипник шариковый | |
| 34 | 2***3 | Кольцо упорное | |
| 35 | 2***4 | Шайба распорная | |
| 36 | 3***2 | Болт М10х90 | |
| 37 | 2***2 | Гайка М10 |
