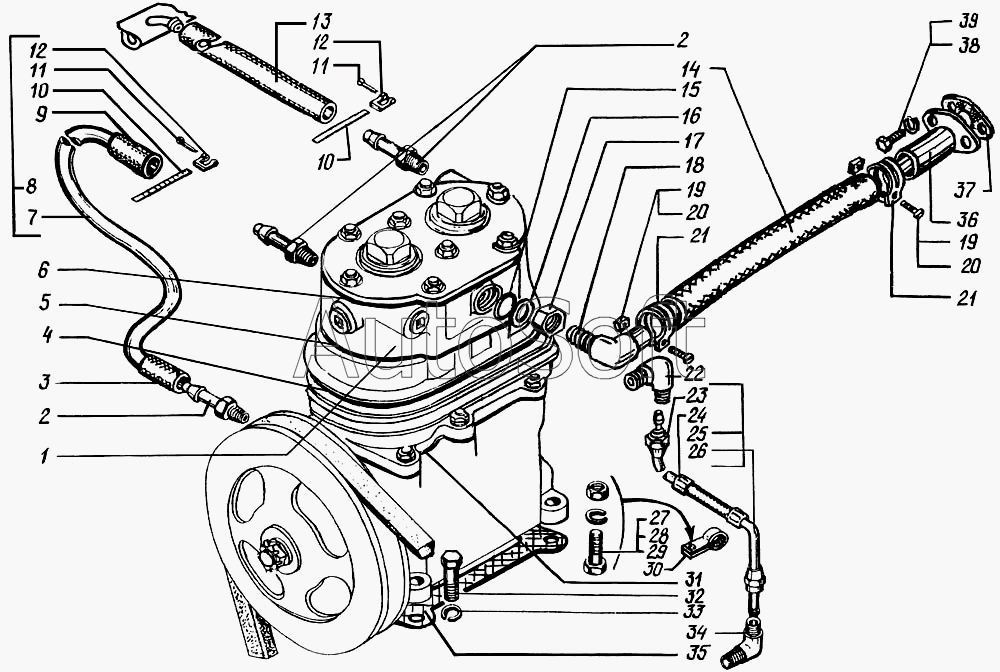

Каталог запасных частей к технике: КрАЗ-6446 (2005). Установка и привод компрессора
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
17
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Компрессор в сборе | |
| 2 | 3***6 | Штуцер К3/8" | |
| 3 | 2***0 | Шланг трубки подвода воды | |
| 4 | 1***5 | Прокладка между проставкой и блоком цилиндров | |
| 5 | 1***3 | Прокладка между головкой и проставкой | |
| 6 | 1***4 | Прокладка между крышкой и головкой | |
| 7 | 2***1 | Трубка | |
| 8 | 2***8 | Трубка подвода воды к компрессору | |
| 9 | 2***0 | Шланг | |
| 10 | 2***2 | Лента стяжная 10х180 | |
| 11 | 2***0 | Шплинт 5,6х25 | |
| 12 | 2***2 | Пряжка хомута | |
| 13 | 2***7 | Шланг отвода воды | |
| 14 | 6***0 | Шланг | |
| 15 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 17 | 2***7 | Шайба уплотнительная | |
| 17 | 3***7 | Гайка М22х1,5 | |
| 18 | 6***5 | Патрубок | |
| 19 | 2***6 | Гайка М5х0,8 | |
| 20 | 2***6 | Винт М5х0,8х30 | |
| 21 | 2***7 | Хомут шланга | |
| 22 | 3***4 | Угольник К1/8"хМ10х1 | |
| 23 | 2***0 | Трубка подвода масла передняя | |
| 24 | 2***1 | Шланг | |
| 25 | 2***1 | Трубка подвода масла в сборе | |
| 26 | 2***1 | Трубка подвода масла задняя | |
| 27 | 2***8 | Гайка М6-6Н | |
| 28 | 2***4 | Шайба 6Т | |
| 29 | 2***2 | Болт М6х25 | |
| 30 | 3***0 | Кляммер | |
| 31 | 1***8 | Прокладка между блоком цилиндров и картером | |
| 32 | 2***9 | Болт М10х30 | |
| 33 | 2***6 | Шайба 10,2 | |
| 34 | 3***0 | Угольник М10х1хК1/4" | |
| 35 | 1***Б | Прокладка между картером и блоком двигателя | |
| 36 | 6***0 | Патрубок с фланцем | |
| 37 | 2***9 | Прокладка фланца трубы | |
| 38 | 2***8 | Болт М8х1,25х25 | |
| 38 | 2***5 | Шайба 8,65Г.029 |
