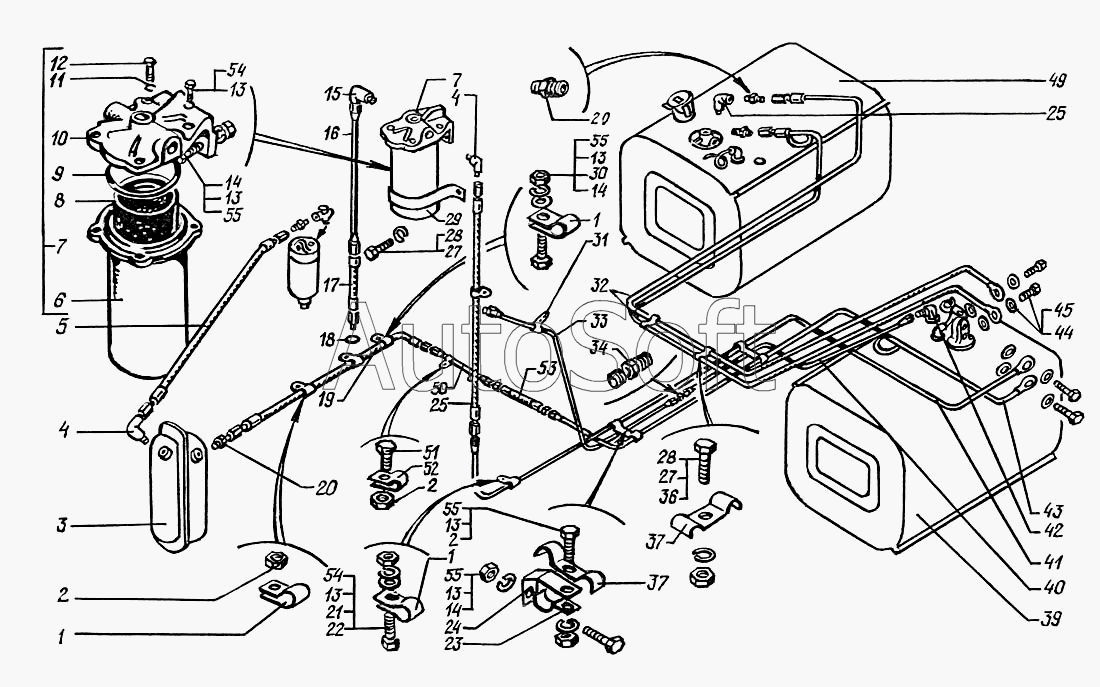

Каталог запасных частей к технике: КрАЗ-6446 (2005). Топливопроводы
1
1
1
2
2
2
3
4
4
5
6
7
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
15
16
17
18
19
20
20
21
23
24
25
25
27
27
28
28
29
30
31
32
32
32
33
34
35
36
36
36
36
37
37
39
40
41
42
43
44
45
49
50
51
52
53
54
54
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250-3570328 | 2***8 | Втулка | |
| 347214 | 3***4 | Угольник К1/8"хМ10х1 | |
| 1 | 3***5 | Кляммер 18,5 | |
| 2 | 2***0 | Гайка М8х1,25 | |
| 3 | 2***0 | Бачок топливный подогревателя | |
| 4 | 3***9 | Угольник 20х1,5хК1/4" | |
| 5 | 2***0 | Шланг от фильтра тонкой очистки топлива к бачку | |
| 6 | 2***6 | Корпус фильтра в сборе | |
| 7 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 8 | 2***8 | Элемент фильтрующий | |
| 9 | 2***А | Прокладка крышки | |
| 10 | 2***0 | Крышка топливного фильтра | |
| 11 | 2***4 | Прокладка пробки | |
| 12 | 2***4 | Пробка фильтра | |
| 13 | 2***5 | Шайба 8,65Г.029 | |
| 14 | 2***8 | Болт М8х1,25х25 | |
| 15 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 16 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 17 | 2***1 | Шланг соединительный | |
| 18 | 2***6 | Шайба уплотнительная | |
| 19 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 20 | 3***1 | Штуцер К1/4"хМ20х1,5 | |
| 21 | 2***5 | Шайба 8,4 | |
| 22 | 2***9 | Болт М8х1,25х20 | |
| 23 | 2***5 | Скоба 6 | |
| 24 | 2***2 | Кронштейн крепления трубок | |
| 25 | 6***2 | Шланг соединительный | |
| 27 | 2***4 | Шайба 6Т | |
| 28 | 2***0 | Болт М6х20 | |
| 29 | 2***5 | Хомут крепления фильтра грубой очистки топлива | |
| 30 | 2***8 | Шайба 8 | |
| 31 | 3***0 | Стяжка | |
| 32 | 6***0 | Топливопровод между баками | |
| 32 | 6***0 | Трубка топливная от бака к распределитель ному крану | |
| 32 | 6***0 | Трубка топливная от правого бака к левому баку | |
| 33 | 6***0 | Трубка топливная от форсунки к штуцеру | |
| 34 | 3***7 | Штуцер М10х1хМ10х1 | |
| 35 | 2***2 | Болт М8х35 | |
| 36 | 2***8 | Гайка М6-6Н | |
| 37 | 6***7 | Скоба 10 трубки | |
| 39 | 6***9 | Бак топливный левый | |
| 40 | 6***6 | Трубка топливная от штуцера к левому баку | |
| 41 | 5***9 | Трубка топливная | |
| 42 | 3***2 | Штуцер К1/4"хМ16х1,5 | |
| 43 | 5***7 | Трубка топливная от шланга к распределительному крану | |
| 44 | 2***6 | Штуцер | |
| 45 | 2***4 | Шайба уплотнительная | |
| 49 | 6***8 | Бак топливный правый | |
| 50 | 6***5 | Трубка соединительная | |
| 51 | 2***6 | Болт М8х1,25х20 | |
| 52 | 3***8 | Кляммер 10 | |
| 53 | 2***1 | Шланг соединительный | |
| 54 | 2***0 | Болт М8х30 |
