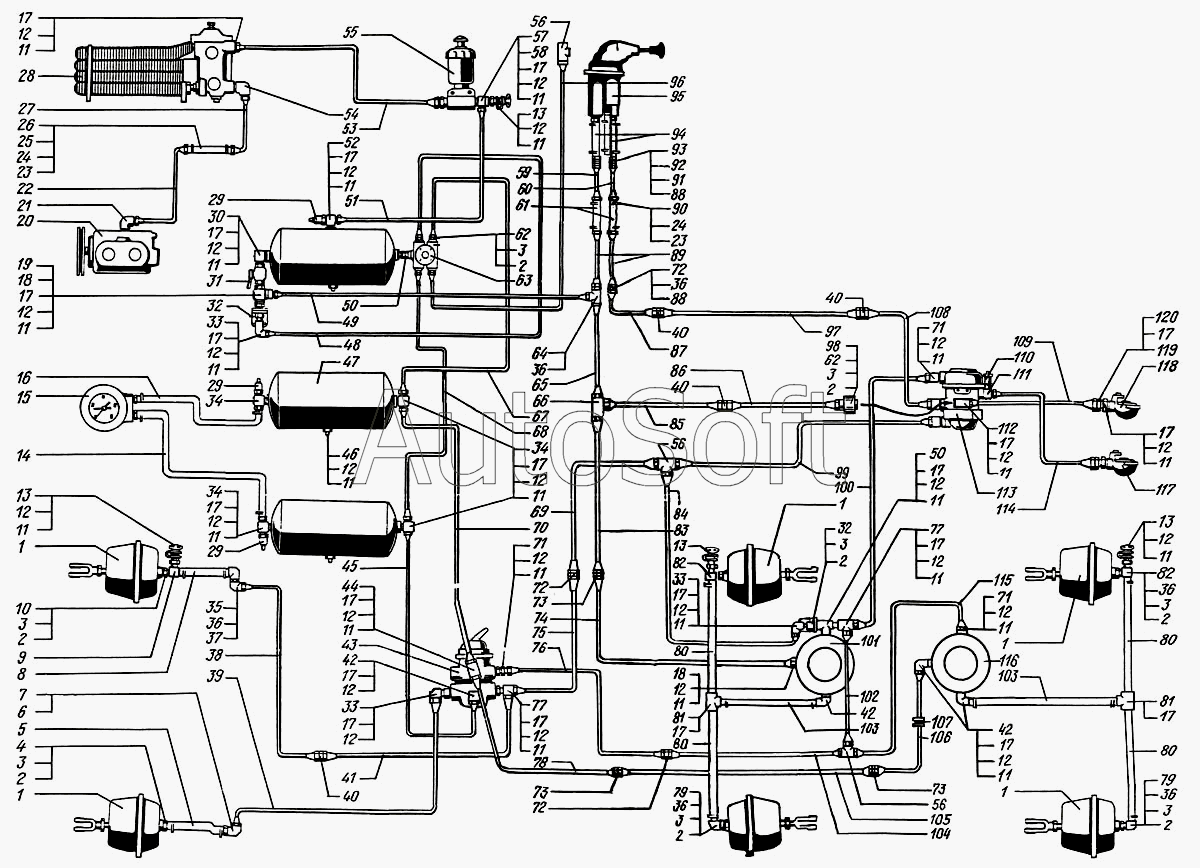

Каталог запасных частей к технике: КрАЗ-6322 (2005). Воздухопроводы и аппараты тормозной системы
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
15
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
29
30
31
32
32
33
33
33
34
34
34
35
36
36
36
36
36
36
37
38
39
40
40
40
40
41
42
42
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
56
56
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
71
71
72
72
72
73
73
73
74
75
76
77
77
78
79
79
80
80
80
80
81
81
82
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Камера тормозная задняя в сборе | |
| 2 | 2***1 | Кольцо 014-018-25-2-2 | |
| 3 | 6***2 | Шайба | |
| 4 | 3***1 | Штуцер | |
| 5 | 2***2 | Шланг к левой передней тормозной камере | |
| 6 | 2***0 | Гайка М20х1,5 | |
| 7 | 3***3 | Угольник | |
| 8 | 2***1 | Шланг к правой передней тормозной камере | |
| 9 | 6***6 | Штуцер клапана контрольного вывода | |
| 10 | 3***2 | Штуцер К1/4"хМ16х1,5 | |
| 11 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 12 | 2***7 | Шайба уплотнительная | |
| 13 | 1***0 | Клапан контрольного вывода в сборе | |
| 14 | 2***6 | Шланг соединительвый | |
| 15 | 7***4 | Манометр | |
| 16 | 2***8 | Шланг соединительвый | |
| 17 | 3***7 | Гайка М22х1,5 | |
| 18 | 3***9 | Штуцер | |
| 19 | 2***0 | Штуцер | |
| 20 | 1***0 | Компрессор | |
| 21 | 3***1 | Угольник ввертный | |
| 22 | 2***0 | Трубка от компрессора к влагомаслоотделителю передняя | |
| 23 | 2***6 | Гайка М5х0,8 | |
| 24 | 2***3 | Винт М5-6gх22 | |
| 25 | 2***1 | Хомут шланга 22 | |
| 26 | 2***1 | Шланг соединительный | |
| 27 | 6***0 | Трубка от компрессора к влагомаслоотделителю задняя | |
| 28 | 1***0 | Влагомаслоотделитель с регулятором давления | |
| 29 | М***0 | Датчик снижения давления | |
| 30 | 6***0 | Угольник разобщительного крана | |
| 31 | 1***0 | Кран разобщительный в сборе | |
| 32 | 1***0 | Клапан двухмагистральный в сборе | |
| 33 | 3***4 | Угольник | |
| 34 | 3***4 | Тройник | |
| 35 | 2***8 | Угольник проходной | |
| 36 | 3***2 | Гайка М16 | |
| 37 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 38 | 6***0 | Трубка к правой передней тормозной камере передняя | |
| 39 | 6***0 | Трубка к левой передней тормозной камере | |
| 40 | 3***5 | Штуцер | |
| 41 | 6***0 | Трубка к правой передней тормозной камере задняя | |
| 42 | 3***3 | Угольник | |
| 43 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 44 | 3***5 | Тройник | |
| 45 | 5***5 | Трубка к нижней секции тормозного крана | |
| 46 | 1***0 | Клапан слива конденсата | |
| 47 | 2***5 | Ресивер А40-280 | |
| 48 | 6***9 | Трубка от четырехконтурного клапана к двух-магистральному клапану | |
| 49 | 6***0 | Трубка от двухмагистрального клапана к тройнику развода воздуха | |
| 50 | 3***6 | Штуцер | |
| 51 | 6***7 | Трубка к конденсационному ресиверу | |
| 52 | 2***8 | Тройник | |
| 53 | 6***0 | Трубка к регулятору давления | |
| 54 | 2***5 | Угольник | |
| 55 | 1***Л | Противозамерзатель в сборе | |
| 56 | 3***8 | Тройник 10 | |
| 58 | 2***0 | Втулка | |
| 59 | 2***1 | Трубка к крану ручного управления | |
| 60 | 2***1 | Трубка подвода воздуха | |
| 61 | 2***1 | Шланг | |
| 62 | 3***6 | Штуцер проходной | |
| 63 | 1***0 | Клапан защитный четырехконтурный в сборе | |
| 64 | 2***0 | Тройник | |
| 65 | 6***0 | Трубка питания регулятора тормозных сил среднего моста передняя | |
| 66 | 3***6 | Тройник | |
| 67 | 5***4 | Трубка к ресиверу передних тормозов | |
| 68 | 6***8 | Трубка к ресиверу задних тормозов | |
| 69 | 6***2 | Трубка | |
| 70 | 5***1 | Трубка к верхней секции тормозного крана | |
| 71 | 3***7 | Штуцер | |
| 72 | 2***6 | Штуцер | |
| 73 | 3***5 | Штуцер проходной | |
| 74 | 6***0 | Трубка питания регулятора тормозных сил среднего моста задняя | |
| 75 | 6***6 | Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя | |
| 76 | 6***0 | Трубка от тормозного крана к двухпроводному клапану передняя | |
| 77 | 3***1 | Тройник | |
| 78 | 6***8 | Трубка питания регулятора тормозных сил заднего моста передняя | |
| 79 | 6***8 | Угольник | |
| 80 | 6***1 | Шланг к тормозным камерам заднего моста | |
| 81 | 6***3 | Тройник | |
| 82 | 6***4 | Тройник контрольного клапана | |
| 83 | 6***1 | Трубка | |
| 84 | 6***0 | Трубка от тормозного крана к регулятору тормозных сил среднего моста, задняя | |
| 85 | 6***4 | Трубка питания клапана двухпроводного привода, передняя | |
| 86 | 6***4 | Трубка питания клапана двухпроводного привода задняя | |
| 87 | 6***0 | Трубка от ручного крана к двухпроводному клапану передняя | |
| 88 | 2***9 | Шайба 16 ОТ | |
| 89 | 6***4 | Трубка крана ручного управления | |
| 90 | 2***8 | Хомут шланга 18 | |
| 91 | 2***7 | Шайба 16 | |
| 92 | 3***1 | Штуцер | |
| 93 | 2***6 | Гайка М16х1,5-6Н | |
| 94 | 6***2 | Шланг | |
| 95 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 96 | 6***1 | Трубка к потребителям | |
| 97 | 6***0 | Трубка от ручного крана к двухпроводному клапану, средняя | |
| 98 | 1***0 | Клапан обрыва в сборе | |
| 99 | 6***0 | Трубка от нижней секции тормозного крана к двухпроводному клапану | |
| 100 | 6***4 | Трубка от верхней секции тормозного крана к двухпроводному клапану | |
| 101 | 1***0 | Регулятор тормозных сил | |
| 102 | 6***0 | Трубка от тормозного крана к регулятору тормозных сил среднего моста | |
| 103 | 2***1 | Шланг к задним тормозным камерам | |
| 104 | 6***0 | Трубка | |
| 105 | 6***4 | Трубка | |
| 106 | 6***0 | Трубка питания регулятора тормозных сил заднего моста задняя | |
| 107 | 2***5 | Втулка предохранительная | |
| 108 | 6***8 | Трубка от крана ручного управления к клапану 2-х проводного привода, задняя | |
| 109 | 6***6 | Трубка к соединительной головке магистрали питания | |
| 110 | М***Д | Датчик сигнала торможения | |
| 111 | 3***5 | Тройник | |
| 112 | 3***9 | Тройник | |
| 113 | 1***0 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | |
| 114 | 6***6 | Трубка к соединительной головке магистрали управления | |
| 115 | 6***0 | Трубка от тормозного крана к регулятору тормозных сил заднего моста | |
| 116 | 1***0 | Регулятор тормозных сил | |
| 117 | 1***1 | Головка соединительная тип "Палм" | |
| 118 | 1***0 | Головка соединительная магистрали питания тип "Палм" | |
| 119 | 2***2 | Шайба 22 | |
| 120 | 6***0 | Штуцер |
