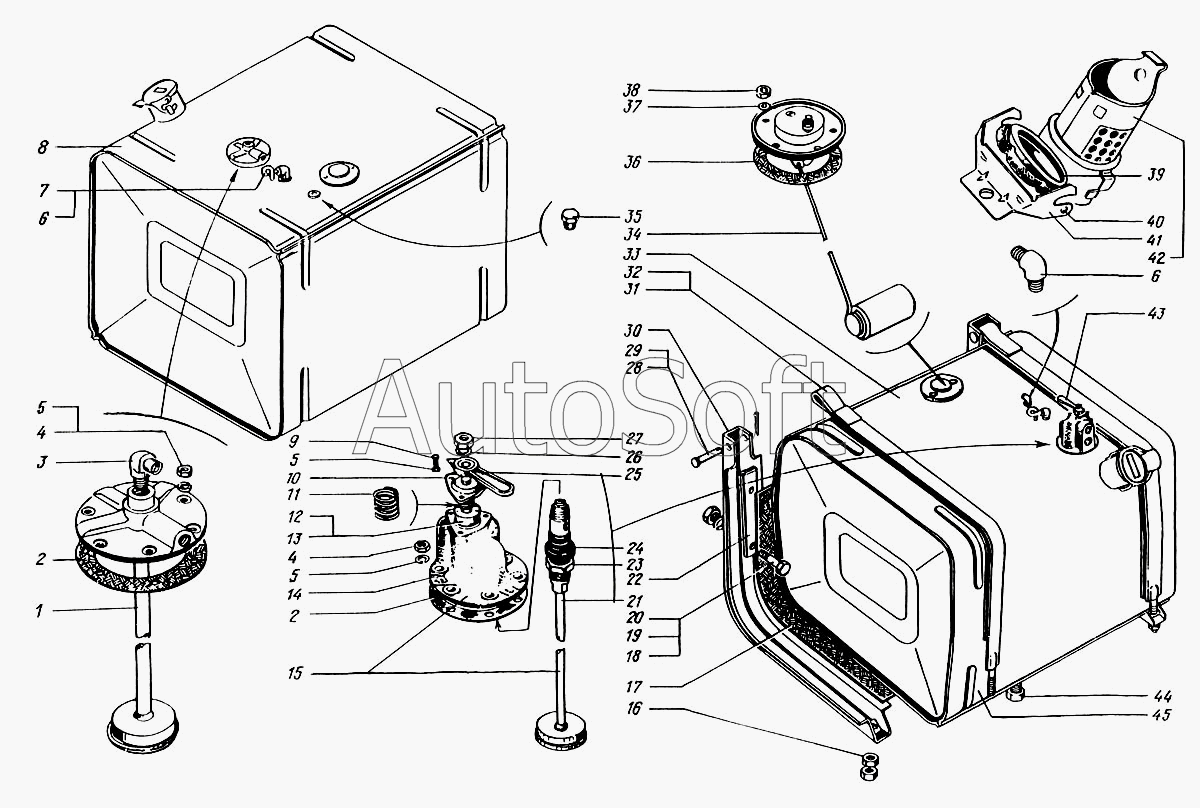

Каталог запасных частей к технике: КрАЗ-6322 (2005). Баки топливные
1
2
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Топливозаборник правого бака | |
| 2 | 2***4 | Прокладка фланца всасывающей трубы | |
| 3 | 3***9 | Угольник 20х1,5хК1/4" | |
| 4 | 2***8 | Гайка М6-6Н | |
| 5 | 2***4 | Шайба 6Т | |
| 6 | 3***4 | Угольник К1/8"хМ10х1 | |
| 7 | 6***6 | Сапун | |
| 8 | 6***8 | Бак топливный правый | |
| 9 | 2***6 | Болт М6-6gх12 | |
| 10 | 2***0 | Крышка | |
| 11 | 2***2 | Пружина клапана | |
| 12 | 2***0 | Втулка | |
| 13 | 2***0 | Пробка | |
| 14 | 6***2 | Корпус | |
| 15 | 6***9 | Кран распределительный с топливозаборником левого бака | |
| 16 | 2***2 | Гайка М10х1,5 | |
| 17 | 6***6 | Прокладка | |
| 18 | 2***1 | Гайка М16х1,5 | |
| 19 | 2***9 | Шайба 16 ОТ | |
| 20 | 2***8 | Болт М16х1,5х55 | |
| 21 | 6***5 | Топливозаборник левого бака | |
| 22 | 6***4 | Пластина | |
| 23 | 3***4 | Гайка М24х1 | |
| 24 | 2***2 | Гайка специальная | |
| 25 | 6***2 | Рукоятка | |
| 26 | 2***5 | Шайба 8,65Г.029 | |
| 27 | 2***0 | Гайка М8х1,25 | |
| 28 | 2***9 | Шплинт 4,6х36 | |
| 29 | 6***5 | Палец | |
| 30 | 6***4 | Кронштейн бака | |
| 31 | 6***4 | Прокладка | |
| 32 | 6***0 | Хомут | |
| 33 | 6***2 | Корпус топливного бака | |
| 34 | 4***0 | Датчик указателя уровня топлива | |
| 35 | 2***1 | Пробка КГ1/8" | |
| 36 | 2***6 | Прокладка датчика указателя уровня топлива | |
| 37 | 2***3 | Шайба 5 | |
| 38 | 2***4 | Гайка М5 | |
| 39 | 6***5 | Прокладка пробки заливной трубы | |
| 40 | 2***0 | Заклепка | |
| 41 | 6***0 | Пробка бака | |
| 42 | 6***5 | Элемент защитный | |
| 43 | 6***0 | Кран распределительный | |
| 44 | 2***8 | Пробка спускного крана | |
| 45 | 6***9 | Бак топливный левый |
