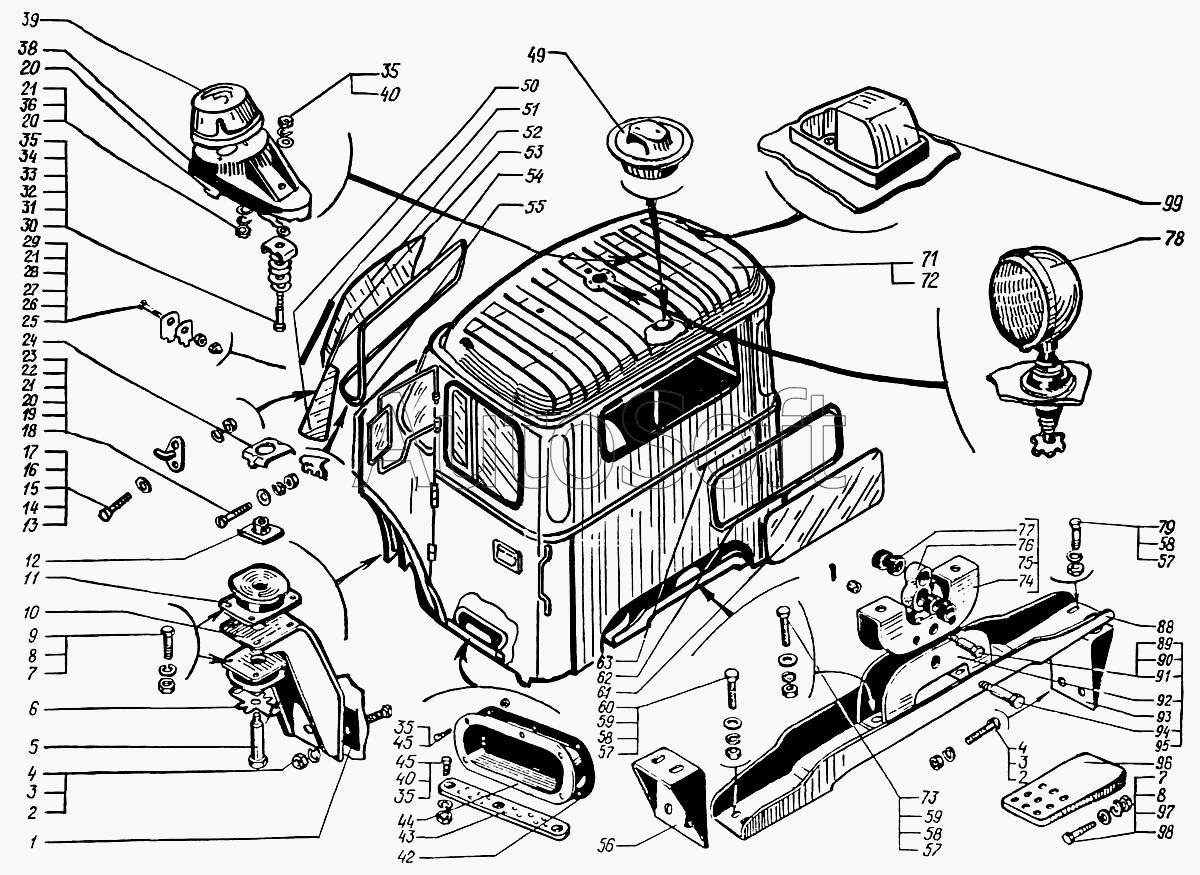

Каталог запасных частей к технике: КрАЗ-6322 (2005). Кабина в сборе и крепление кабины
1
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
21
23
24
27
28
29
30
31
32
33
34
35
35
35
35
38
39
40
40
42
43
44
45
45
49
50
51
52
53
54
56
57
57
57
58
58
58
59
59
60
61
62
63
71
72
73
74
75
76
77
78
79
88
89
90
91
92
93
94
95
96
97
98
99
55
36
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***4 | Подкладка кронштейна средней опоры кабины | |
| 2 | 2***1 | Гайка М16х1,5 | |
| 3 | 2***9 | Шайба 16 ОТ | |
| 4 | 2***8 | Болт М16х1,5х55 | |
| 5 | 6***5 | Ось средней опоры кабины | |
| 6 | 2***3 | Пластина стопорная | |
| 7 | 2***2 | Гайка М10х1,5 | |
| 8 | 2***6 | Шайба 10,2 | |
| 9 | 2***9 | Болт М10х30 | |
| 10 | 2***4 | Кронштейн средней опоры кабины | |
| 11 | 6***0 | Подушка средней опоры кабины | |
| 12 | 2***4 | Пластина средней опоры кабины | |
| 13 | 2***2 | Болт М6х25 | |
| 14 | 2***7 | Шайба 6 | |
| 15 | 2***0 | Фиксатор капота | |
| 16 | 2***4 | Шайба 6Т | |
| 17 | 2***8 | Гайка М6-6Н | |
| 18 | 2***1 | Винт М5х0,8х18 | |
| 19 | 2***6 | Шайба уплотнительная | |
| 20 | 2***3 | Шайба 5 | |
| 21 | 2***4 | Гайка М5 | |
| 23 | 2***0 | Винт М5х40 | |
| 24 | 6***8 | Обойма гайки средней опоры кабины | |
| 25 | 3***9 | Винт М5х48 | |
| 26 | 2***9 | Винт М5х0,8х40 | |
| 27 | 2***0 | Накладка прижимная ветрового окна наружная | |
| 28 | 2***0 | Накладка прижимная ветрового окна внутренняя | |
| 29 | 2***4 | Колпачок защитный | |
| 30 | 2***4 | Болт М8х1,25х40 | |
| 31 | 2***8 | Шайба 8 | |
| 32 | 2***3 | Шайба | |
| 33 | 2***9 | Втулка | |
| 34 | 2***2 | Упор | |
| 35 | 2***0 | Гайка М8х1,25 | |
| 36 | 2***2 | Шайба 5 пружинная | |
| 38 | 2***4 | Подставка | |
| 39 | У***В | Фонарь освещения знака автопоезда | |
| 40 | 2***5 | Шайба 8,65Г.029 | |
| 42 | 2***4 | Уплотнитель подножки | |
| 43 | 2***1 | Накладка подножки | |
| 44 | 2***1 | Подножка верхняя | |
| 45 | 2***4 | Болт М8х16 | |
| 46 | 6***0 | Кронштейн держателя | |
| 49 | П***2 | Плафон освещения кабины | |
| 50 | 2***0 | Стекло ветрового окна боковое | |
| 51 | 2***4 | Замок уплотнителя стыка стекол ветрового окна | |
| 52 | 2***0 | Стекло ветрового окна | |
| 53 | 2***1 | Уплотнитель стыка стекол ветрового окна | |
| 54 | 2***1 | Уплотнитель стекла ветрового окна | |
| 55 | 2***5 | Уплотнитель бокового стекла ветрового окна | |
| 56 | 6***7 | Кронштейн задней опоры левый | |
| 57 | 2***4 | Гайка М12 | |
| 58 | 2***7 | Шайба 12 ОТ | |
| 59 | 2***5 | Шайба 12 | |
| 60 | 2***6 | Болт М6х45 | |
| 61 | 2***0 | Стекло окна задка | |
| 62 | 2***1 | Уплотнитель окна задка | |
| 63 | 2***3 | Замок уплотнителя | |
| 69 | 2***0 | Держатель наружный | |
| 71 | 6***0 | Кабина в сборе | |
| 72 | 6***0 | Кабина в сборе | |
| 73 | 2***7 | Болт М12х90 | |
| 74 | 2***0 | Балка задней опоры кабины | |
| 75 | 2***0 | Балка задней опоры кабины с серьгой в сборе | |
| 76 | 2***0 | Серьга задней опоры кабины | |
| 77 | 2***5 | Втулка задней опоры кабины | |
| 78 | 1***0 | Фара поворотная | |
| 79 | 2***2 | Болт М12х35 | |
| 88 | 2***0 | Балка задней опоры | |
| 89 | 2***5 | Шплинт 4х36 | |
| 90 | 2***1 | Гайка М16х1,5 | |
| 91 | 2***8 | Ось шарнира подвески кабины | |
| 92 | 6***2 | Поперечина задней опоры кабины | |
| 93 | 6***6 | Кронштейн задней опоры правый | |
| 94 | 2***6 | Ось шарнира задней подвески кабины верхняя | |
| 95 | 2***0 | Поперечина задней опоры кабины в сборе | |
| 96 | 5***6 | Подножка дополнительная | |
| 97 | 2***6 | Шайба 10,5 | |
| 98 | 2***8 | Болт М10х1,5х26 | |
| 99 | 2***0 | Фонарь полного габарита |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
