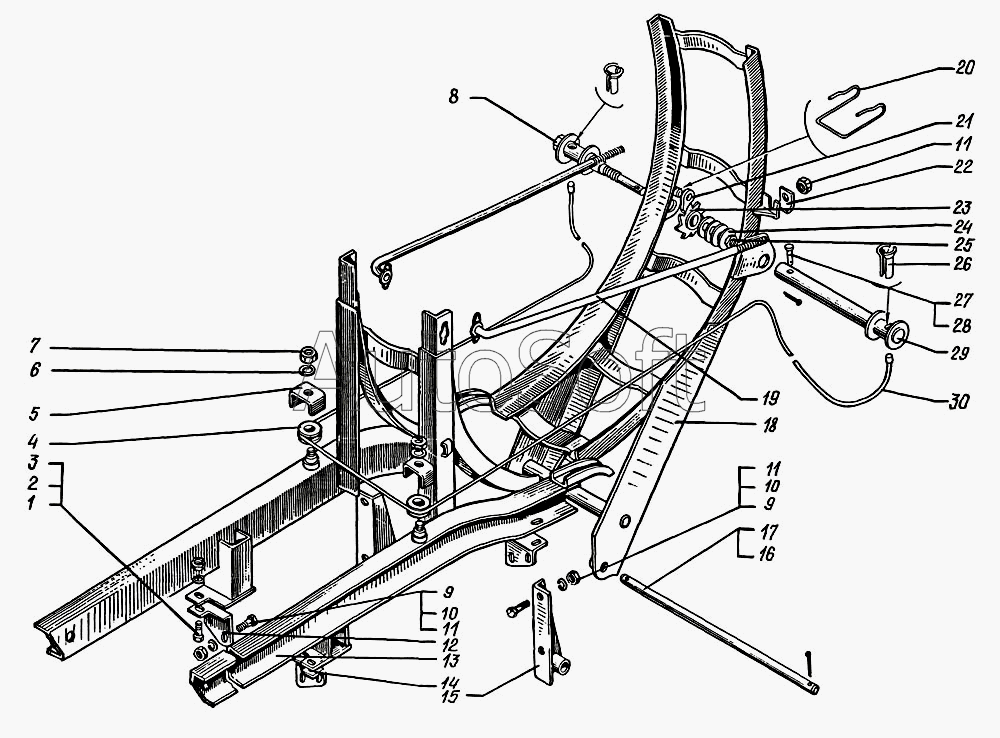

Каталог запасных частей к технике: КрАЗ-6322 (2005). Держатель запасного колеса
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Болт М14х2х35 | |
| 2 | 2***8 | Шайба 14,2 | |
| 3 | 2***8 | Гайка М14х2 | |
| 4 | 2***2 | Ролик | |
| 5 | 2***3 | Скоба | |
| 6 | 2***7 | Шайба 12 ОТ | |
| 7 | 2***5 | Гайка 2М12х1,25.5.019 | |
| 8 | 2***9 | Вороток подъема запасного колеса | |
| 9 | 2***1 | Болт М16х1,5х35 | |
| 10 | 2***9 | Шайба 16 ОТ | |
| 11 | 2***1 | Гайка М16х1,5 | |
| 12 | 2***5 | Кронштейн крепления держателя к раме | |
| 13 | 2***0 | Держатель запасного колеса | |
| 14 | 2***4 | Кронштейн крепления держателя к раме | |
| 15 | 2***7 | Кронштейн запасного колеса | |
| 16 | 2***3 | Шплинт 6,3х40 | |
| 17 | 2***4 | Ось откидного кронштейна | |
| 18 | 2***6 | Кронштейн откидной | |
| 19 | 2***9 | Стяжка | |
| 20 | 2***Б | Пружина защелки тормоза | |
| 21 | 2***5 | Защелка храповика | |
| 22 | 2***6 | Шайба стяжного винта | |
| 23 | 2***2 | Храповик тормоза воротка | |
| 24 | 2***5 | Пружина тарельчатая | |
| 25 | 2***1 | Гайка М16х1,5 | |
| 26 | 2***6 | Втулка | |
| 27 | 2***6 | Палец 10х50 | |
| 28 | 2***0 | Шплинт 3,2х25 | |
| 29 | 2***1 | Ось подъемного механизма | |
| 30 | 2***5 | Трос |
