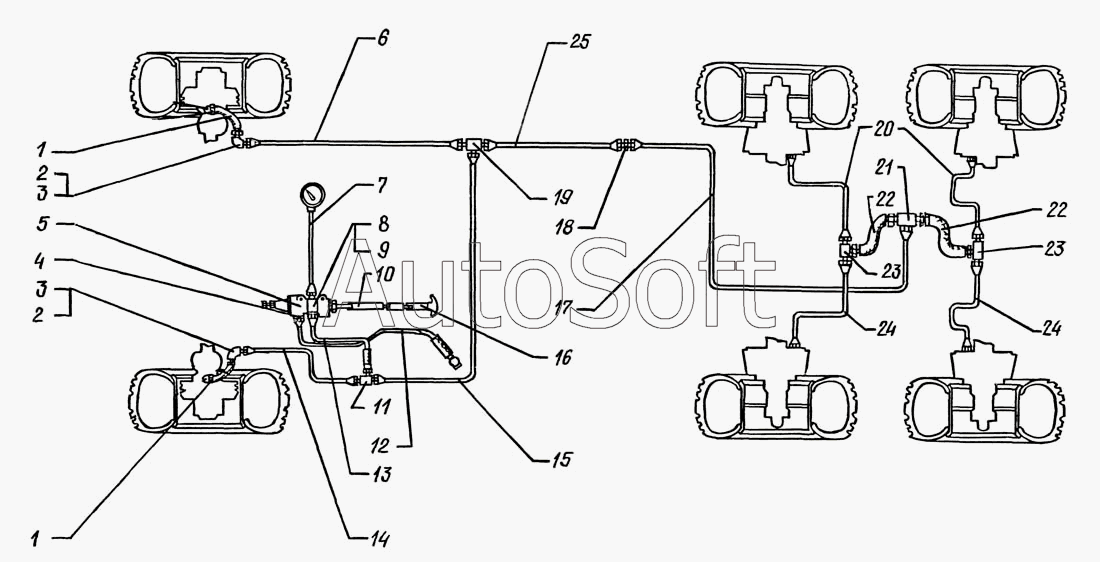

Каталог запасных частей к технике: КрАЗ-6322 (2005). Воздухопроводы системы накачки шин
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг накачки шин переднего моста | |
| 2 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 3 | 2***0 | Гайка М20х1,5 | |
| 4 | 3***7 | Штуцер ввертный 2-10 | |
| 5 | 1***2 | Кран управления давлением с клапаном ограничителем в сборе | |
| 6 | 2***1 | Трубка отбора воздуха к переднему правому колесу | |
| 7 | 2***1 | Трубка манометра подкачки шин | |
| 8 | 3***4 | Тройник проходной | |
| 9 | 3***1 | Штуцер ввертный 1-14 | |
| 10 | 2***0 | Тяга крана | |
| 11 | 3***4 | Тройник | |
| 12 | 2***0 | Трубопровод отбора воздуха | |
| 13 | 2***0 | Трубопровод подвода воздуха к системе ЦПШ | |
| 14 | 2***0 | Трубка отбора воздуха к переднему левому колесу | |
| 15 | 2***0 | Трубка отбора воздуха | |
| 16 | 2***5 | Тяга крана | |
| 17 | 2***1 | Трубка отбора воздуха | |
| 18 | 3***5 | Штуцер проходной | |
| 19 | 3***6 | Тройник проходной | |
| 20 | 2***1 | Трубка отбора воздуха к среднему и заднему правому колесу | |
| 21 | 3***5 | Тройник | |
| 22 | 2***Б | Шланг гибкий | |
| 23 | 2***0 | Кронштейн с тройником | |
| 24 | 2***1 | Трубка отбора воздуха к среднему и заднему левому колесу | |
| 25 | 2***1 | Трубка отбора воздуха |
