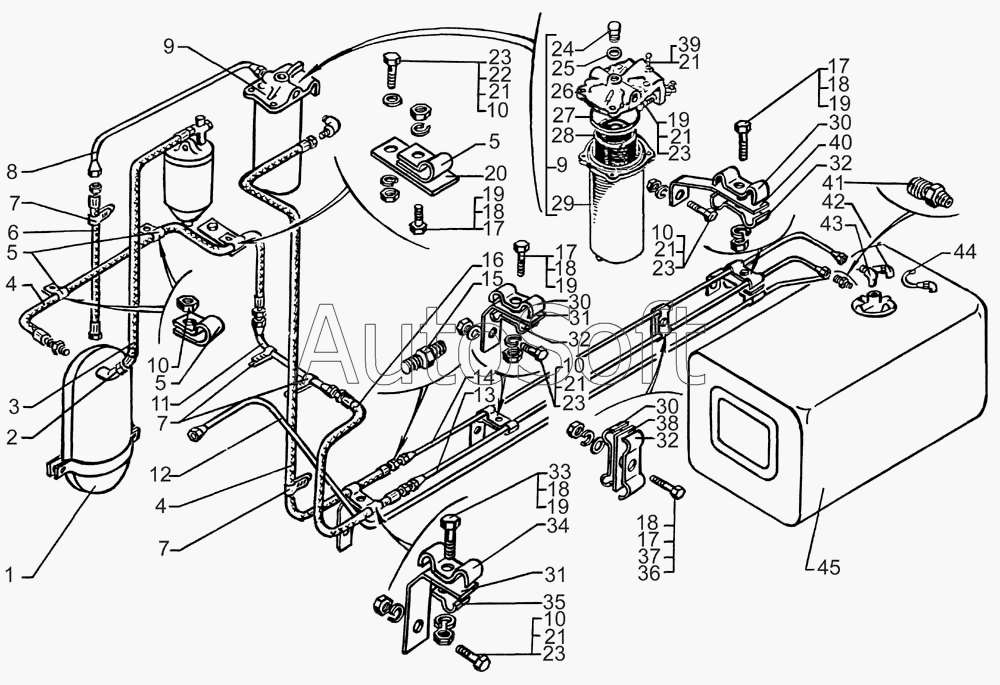

Каталог запасных частей к технике: КрАЗ-7133H4 (2006). Установка топливного бака и монтаж топливопроводов
1
3
25
45
4
4
6
12
44
8
20
34
32
32
32
11
14
13
16
9
9
29
28
26
27
24
38
40
31
31
35
30
30
30
17
17
17
17
33
36
23
23
23
23
23
39
37
22
19
19
19
19
19
10
10
10
10
10
18
18
18
18
18
21
21
21
21
21
21
43
41
42
2
15
5
5
5
7
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201456 | 2***6 | Болт М8х1,25х20 | |
| 202148 | 2***8 | Болт М16х1,5х55 | |
| 250-3570322 | 2***2 | Втулка | |
| 250512 | 2***2 | Гайка М10х1,5 | |
| 250561 | 2***1 | Гайка М16х1,5 | |
| 256Б-1104536 | 2***6 | Шайба уплотнительная | |
| 258069 | 2***9 | Шплинт 4,6х36 | |
| 6322-1101104 | 6***4 | Кронштейн бака | |
| 6505-1101106 | 6***6 | Прокладка | |
| 6505-1101114 | 6***4 | Прокладка | |
| 6505-1101115 | 6***5 | Палец | |
| 6505-1101174 | 6***4 | Пластина | |
| 6510-1104140 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 1 | 2***0 | Бачок топливный подогревателя | |
| 2 | 3***1 | Штуцер К1/4"хМ20х1,5 | |
| 3 | 2***1 | Шланг от фильтра двигателя к бачку | |
| 4 | 6***2 | Шланг соединительный | |
| 5 | 3***5 | Кляммер 18,5 | |
| 6 | 2***1 | Шланг соединительный | |
| 7 | 3***0 | Стяжка | |
| 8 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 9 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 10 | 2***0 | Гайка М8х1,25 | |
| 11 | 6***5 | Трубка соединительная | |
| 12 | 7***0 | Трубка топливная от форсунок к баку | |
| 13 | 7***0 | Трубка топливная от шланга к баку | |
| 14 | 7***0 | Трубка топливная от бака к шлангу | |
| 15 | 3***7 | Штуцер М10х1хМ10х1 | |
| 16 | 6***1 | Шланг соединительный | |
| 17 | 2***8 | Болт М6х1х16 | |
| 18 | 2***4 | Шайба 6Т | |
| 19 | 2***8 | Гайка М6-6Н | |
| 20 | 2***6 | Пластина | |
| 21 | 2***5 | Шайба 8,65Г.029 | |
| 22 | 2***5 | Шайба 8,4 | |
| 23 | 2***8 | Болт М8х1,25х25 | |
| 24 | 2***4 | Пробка фильтра | |
| 25 | 2***4 | Прокладка пробки | |
| 26 | 2***0 | Крышка топливного фильтра | |
| 27 | 2***А | Прокладка крышки | |
| 28 | 2***8 | Элемент фильтрующий | |
| 29 | 2***6 | Корпус фильтра в сборе | |
| 30 | 6***7 | Скоба 10 трубки | |
| 31 | 2***2 | Кронштейн крепления трубок | |
| 32 | 7***0 | Скоба | |
| 33 | 2***2 | Болт М6х25 | |
| 34 | 2***7 | Скоба крепления трубок | |
| 35 | 2***5 | Скоба 6 | |
| 36 | 2***6 | Болт М6х35 | |
| 37 | 2***4 | Шайба 6,4 | |
| 38 | 2***1 | Кронштейн (только для модели КрАЗ-260Г) | |
| 39 | 2***0 | Болт М8х30 | |
| 40 | 2***2 | Кронштейн | |
| 41 | 3***2 | Штуцер К1/4"хМ16х1,5 | |
| 42 | 3***4 | Угольник К1/8"хМ10х1 | |
| 43 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 44 | 6***6 | Сапун | |
| 45 | 6***8 | Бак топливный правый |
