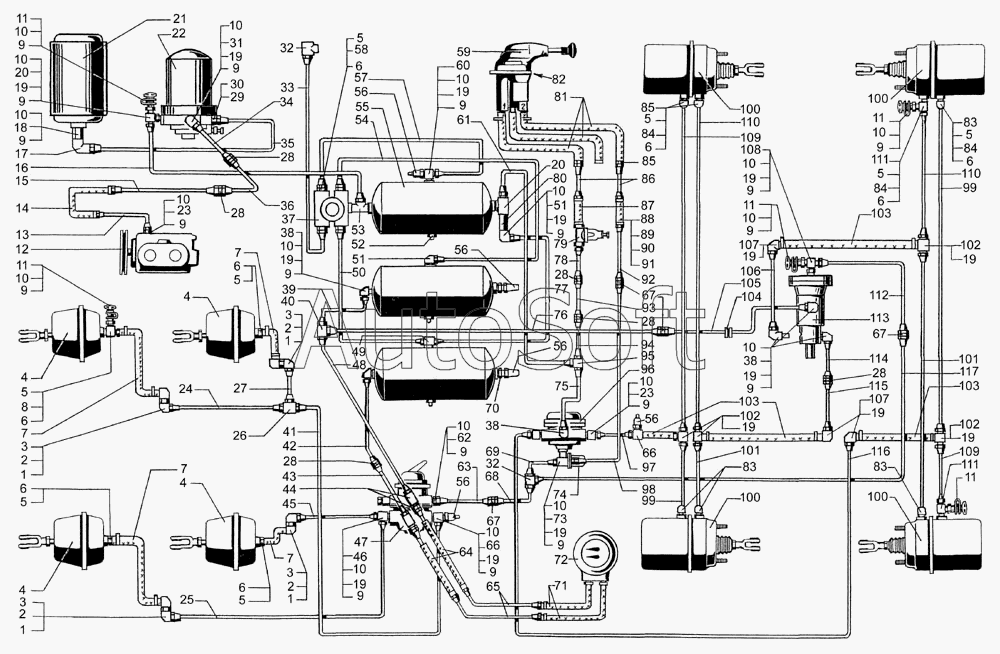

Каталог запасных частей к технике: КрАЗ-7133H4 (2006). Воздухопроводы и аппараты тормозной системы
88
22
12
104
89
111
111
108
60
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
66
66
7
7
7
7
3
3
3
3
107
107
103
103
103
31
13
15
36
34
16
54
50
39
48
42
43
57
33
86
41
61
94
93
24
25
45
27
68
117
95
112
114
115
106
110
110
101
101
75
63
77
69
92
78
98
109
109
99
99
87
81
97
116
76
105
14
35
83
83
83
5
5
5
5
5
5
5
5
102
102
102
55
52
18
21
47
79
11
11
11
11
11
37
96
100
100
100
100
4
4
4
4
113
59
74
80
29
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
56
56
56
56
56
72
71
64
65
44
6
6
6
6
6
6
6
6
90
1
1
1
1
91
2
2
2
2
32
32
67
67
67
82
17
26
40
20
20
73
8
53
28
28
28
28
28
28
85
85
38
38
38
51
51
49
46
58
70
30
23
23
62
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
84
84
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Гайка М20х1,5 | |
| 2 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 3 | 2***8 | Угольник проходной | |
| 4 | К***1 | Камера тормозная | |
| 5 | 6***2 | Шайба | |
| 6 | 2***1 | Кольцо 014-018-25-2-2 | |
| 7 | 6***0 | Шланг | |
| 8 | 3***1 | Тройник | |
| 9 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 10 | 2***7 | Шайба уплотнительная | |
| 11 | 1***0 | Клапан контрольного вывода в сборе | |
| 12 | А***К | Компрессор | |
| 13 | 6***0 | Трубка | |
| 14 | 6***0 | Шланг | |
| 15 | 6***0 | Трубка | |
| 16 | 7***0 | Трубка от воздухоосушителя к ресиверу | |
| 17 | 3***0 | Угольник М10х1хК1/4" | |
| 18 | 2***0 | Ниппель | |
| 19 | 3***7 | Гайка М22х1,5 | |
| 20 | 3***5 | Тройник | |
| 21 | 6***5 | Ресивер осушитель | |
| 22 | А***0 | Воздухоосушитель с регулятором давления | |
| 23 | 3***9 | Штуцер | |
| 24 | 7***0 | Трубка к правой передней тормозной камере первой оси | |
| 25 | 5***1 | Трубка | |
| 26 | 3***0 | Тройник проходной | |
| 27 | 7***0 | Трубка к правой передней тормозной камере второй оси | |
| 28 | 3***5 | Штуцер проходной | |
| 29 | 2***6 | Кольцо 010-014-25-2-2 | |
| 30 | 3***6 | Штуцер | |
| 31 | 2***5 | Угольник | |
| 32 | 3***8 | Тройник 10 | |
| 33 | 7***0 | Трубка к тройнику потребителей, задняя | |
| 34 | 7***0 | Трубка от компрессора к осушителю, задняя | |
| 35 | 6***9 | Трубка к регенерационному ресиверу | |
| 36 | 7***0 | Трубка от компрессора к осушителю, средняя | |
| 37 | 1***0 | Клапан защитный четырехконтурный в сборе | |
| 38 | 3***3 | Угольник | |
| 39 | 7***0 | Трубка от ресивера к верхней секции тормозного крана, передняя | |
| 40 | 3***0 | Тройник | |
| 41 | 7***0 | Трубка развода воздуха к правым передним тормозным камерам | |
| 42 | 7***0 | Трубка от ресивера к нижней секции тормозного крана, задняя | |
| 43 | 7***0 | Трубка от ресивера к нижней секции тормозного крана, передняя | |
| 44 | 7***0 | Тройник | |
| 45 | 7***0 | Трубка к левой передней тормозной камере второй оси | |
| 46 | 3***1 | Тройник | |
| 47 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 48 | 7***0 | Трубка от ресивера к верхней секции тормозного крана, задняя | |
| 49 | 3***9 | Тройник | |
| 50 | 6***8 | Трубка к ресиверу передних тормозов | |
| 51 | 3***4 | Угольник | |
| 52 | 1***0 | Клапан слива конденсата | |
| 53 | 3***4 | Тройник | |
| 54 | 6***4 | Трубка к ресиверу задних тормозов | |
| 55 | 2***5 | Ресивер А40-280 | |
| 56 | М***0 | Датчик снижения давления | |
| 57 | 6***0 | Трубка к ресиверу стояночных тормозов | |
| 58 | 3***6 | Штуцер проходной | |
| 59 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 60 | 2***5 | Тройник | |
| 61 | 7***0 | Трубка от 2-х магистрального клапана к тройнику развода воздуха | |
| 62 | 3***7 | Штуцер | |
| 63 | 6***0 | Трубка от тормозного крана к двухпроводному клапану передняя | |
| 64 | 6***8 | Шланг к манометру | |
| 65 | 6***6 | Трубка к манометру | |
| 66 | 7***0 | Тройник ввёртный | |
| 67 | 3***5 | Штуцер | |
| 68 | 7***0 | Трубка от тормозного крана, средняя | |
| 69 | 6***0 | Трубка | |
| 70 | 3***5 | Штуцер | |
| 71 | 6***6 | Шланг к манометру | |
| 72 | 1***0 | Манометр 2-х стрелочный | |
| 73 | 3***5 | Тройник | |
| 74 | 1***0 | Клапан двухмагистральный в сборе | |
| 75 | 7***0 | Трубка питания ускорительного клапана | |
| 76 | 7***0 | Трубка питания регулятора тормозных сил, передняя | |
| 77 | 7***0 | Трубка от рабочего контура к обратному клапану | |
| 78 | 7***0 | Трубка от крана ручного управления к клапану ускорительному, передняя | |
| 79 | 1***1 | Клапан защитный ординарный | |
| 80 | 1***0 | Клапан обратный | |
| 81 | 6***2 | Шланг | |
| 82 | 3***3 | Шайба уплотнительная | |
| 83 | 6***8 | Угольник | |
| 84 | 3***2 | Гайка М16 | |
| 85 | 3***1 | Штуцер | |
| 86 | 2***1 | Трубка подвода воздуха | |
| 87 | 6***2 | Шланг | |
| 88 | 2***1 | Шланг | |
| 89 | 2***8 | Хомут шланга 18 | |
| 90 | 2***3 | Винт М5-6gх22 | |
| 91 | 2***6 | Гайка М5х0,8 | |
| 92 | 7***0 | Трубка от ручного крана, передняя | |
| 93 | 7***0 | Трубка к крану ручного управления, средняя | |
| 94 | 7***0 | Трубка к крану ручного управления, задняя | |
| 95 | 2***0 | Тройник | |
| 96 | 1***0 | Клапан ускорительный в сборе | |
| 97 | 6***4 | Трубка | |
| 98 | 7***0 | Трубка от ручного крана, задняя | |
| 99 | 6***1 | Трубка к аварийной полости камеры среднего моста левая | |
| 100 | 2***1 | Камера тормозная с энергоаккумулятором | |
| 101 | 6***1 | Трубка к рабочей полости камеры заднего моста, левая | |
| 102 | 6***3 | Тройник | |
| 103 | 6***1 | Шланг к задним тормозным камерам | |
| 104 | 2***5 | Втулка предохранительная | |
| 105 | 6***1 | Трубка питания регулятора тормозных сил, задняя | |
| 106 | 6***0 | Трубка от регулятора тормозных сил к тормозам заднего моста | |
| 107 | 2***8 | Угольник | |
| 108 | 6***4 | Тройник клапана контрольного вывода | |
| 109 | 6***0 | Трубка к аварийной полости камеры среднего моста, правая | |
| 110 | 6***0 | Трубка к рабочей полости камеры заднего моста, правая | |
| 111 | 6***4 | Тройник контрольного клапана | |
| 112 | 6***4 | Трубка задняя | |
| 113 | 1***0 | РТС (регулятор тормозных сил) | |
| 114 | 6***0 | Трубка от регулятора тормозных сил к тормозам среднего моста, передняя | |
| 115 | 6***6 | Трубка от регулятора тормозных сил к средним тормозам, задняя | |
| 116 | 6***5 | Трубка к стояночным тормозам заднего моста | |
| 117 | 7***0 | Трубка от тормозного крана к регулятору тормозных сил, средняя |
