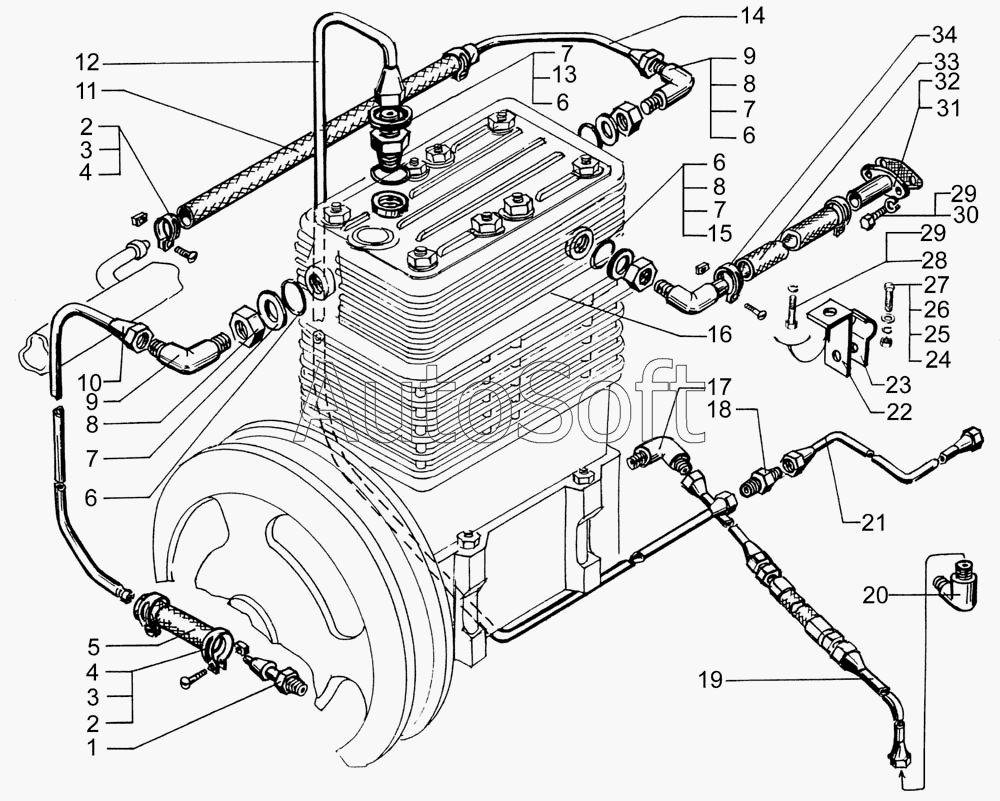

Каталог запасных частей к технике: КрАЗ-7133H4 (2006). Установка компрессора
16
31
34
7
7
7
7
9
9
22
22
23
12
21
4
4
15
19
5
11
32
33
14
6
6
6
6
27
30
28
3
3
24
2
2
26
25
29
29
20
18
13
17
1
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Штуцер К 3/8" | |
| 2 | 2***6 | Гайка М5х0,8 | |
| 3 | 2***6 | Винт М5х0,8х30 | |
| 4 | 2***1 | Хомут шланга 22 | |
| 5 | 2***0 | Шланг трубки подвода воды | |
| 6 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 7 | 2***7 | Шайба уплотнительная | |
| 8 | 3***7 | Гайка М22х1,5 | |
| 9 | 2***5 | Угольник | |
| 11 | 2***0 | Шланг подвода воды | |
| 12 | 6***0 | Трубка | |
| 13 | 3***9 | Штуцер | |
| 14 | 6***0 | Трубка отвода воды от компрессора | |
| 15 | 6***5 | Патрубок | |
| 16 | А***К | Компрессор | |
| 17 | 3***4 | Угольник К1/8"хМ10х1 | |
| 18 | 3***5 | Штуцер проходной | |
| 19 | 2***1 | Трубка подвода масла в сборе | |
| 20 | 3***0 | Угольник М10х1хК1/4" | |
| 21 | 6***0 | Трубка | |
| 22 | 2***2 | Кронштейн крепления трубок | |
| 22 | 2***2 | Кронштейн крепления трубок | |
| 23 | 2***3 | Скоба | |
| 24 | 2***8 | Гайка М6-6Н | |
| 25 | 2***4 | Шайба 6Т | |
| 26 | 2***7 | Шайба 6 | |
| 27 | 2***0 | Болт М6х20 | |
| 28 | 2***8 | Болт М8х1,25х25 | |
| 29 | 2***5 | Шайба 8,65Г.029 | |
| 30 | 2***4 | Болт М8х16 | |
| 31 | 6***0 | Патрубок с фланцем | |
| 32 | 2***9 | Прокладка фланца трубы | |
| 33 | 6***0 | Шланг подвода воздуха | |
| 34 | 2***7 | Хомут шланга |
