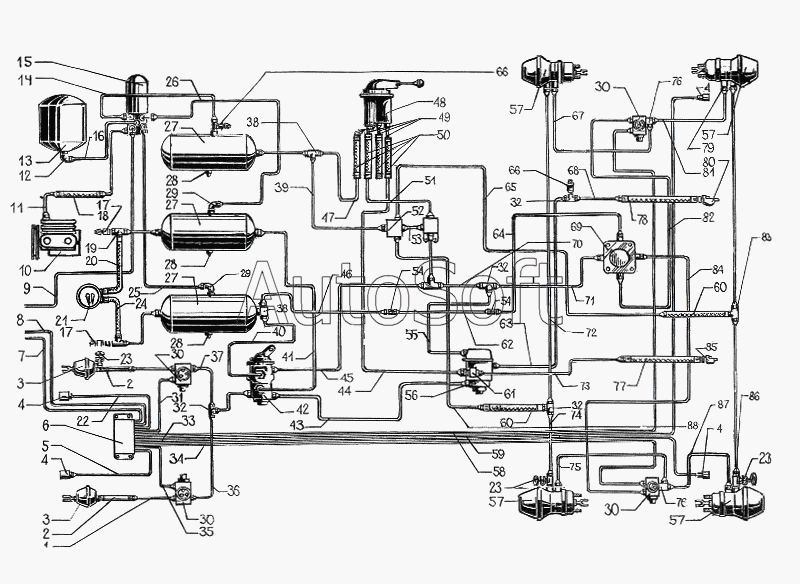

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Воздухопроводы и аппараты тормозной системы автомобиля КрАЗ-65053,КрАЗ-64431
15
83
19
2
2
29
29
60
60
16
26
18
14
40
41
9
49
47
89
53
37
1
36
70
71
38
38
84
82
81
67
81
75
39
55
63
68
51
43
45
44
73
77
72
74
50
88
65
64
62
46
79
32
32
32
32
66
66
30
30
30
30
4
4
4
4
10
11
27
27
27
28
28
28
13
42
23
23
23
61
52
3
3
57
57
57
57
80
85
56
69
48
86
25
17
17
21
24
20
6
35
31
34
58
5
22
33
59
7
8
12
78
54
54
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Трубка к левой передней тормозной камере | |
| 2 | 6***0 | Шланг | |
| 3 | 3***0 | Камера тормозная передняя тип 30 | |
| 4 | 4***8 | Датчик скорости вращения Knorr-Bremse | |
| 5 | 6***0 | Кабель датчика левый переднего колеса | |
| 6 | 6***0 | Блок управления АБС Knore-Bremse | |
| 7 | П***в | Провод к реле приборов | |
| 8 | П***и | Провод к реле блокировки моторного тормоза | |
| 9 | 6***0 | Труба к потребителям | |
| 10 | 1***0 | Компрессор | |
| 11 | 6***0 | Трубка подвода воды к компрессору | |
| 12 | 3***0 | Угольник М10х1хК1/4" | |
| 13 | 6***5 | Ресивер осушитель | |
| 14 | 6***0 | Трубка к ресиверу задних тормозов | |
| 15 | 6***0 | Аппарат подготовки воздуха | |
| 16 | 6***7 | Трубка к конденсационному ресиверу | |
| 17 | 2***0 | Датчик сигнализации аварийного давления воздуха | |
| 18 | 2***1 | Шланг соединительный | |
| 19 | 2***8 | Тройник | |
| 20 | 2***8 | Шланг соединительвый | |
| 21 | 7***4 | Манометр | |
| 22 | 6***1 | Кабель датчика правый переднего колеса | |
| 23 | 1***0 | Клапан контрольного вывода в сборе | |
| 24 | 2***6 | Шланг соединительвый | |
| 25 | 6***0 | Трубка к ресиверу передних тормозов | |
| 26 | 6***0 | Труба к верхнему ресиверу | |
| 27 | 2***5 | Ресивер А40-280 | |
| 28 | 1***0 | Клапан слива конденсата | |
| 29 | 2***8 | Угольник | |
| 30 | 4***0 | Модулятор | |
| 31 | 6***1 | Кабель модулятора правый переднего колеса | |
| 32 | 6***3 | Тройник | |
| 33 | 6***2 | Кабель датчика левый заднего колеса | |
| 34 | 6***2 | Кабель модулятора левый заднего колеса | |
| 35 | 6***0 | Кабель модулятора левый переднего колеса | |
| 36 | 6***1 | Трубка к левому переднему модулятору | |
| 37 | 6***1 | Трубка к правому переднему модулятору | |
| 38 | 2***0 | Тройник | |
| 39 | 6***0 | Трубка питания регулятора тормозных сил среднего моста передняя | |
| 40 | 5***1 | Трубка к верхней секции тормозного крана | |
| 41 | 5***5 | Трубка к нижней секции тормозного крана | |
| 42 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 43 | 6***2 | Трубка | |
| 44 | 6***0 | Трубка от ручного крана к двухпроводному клапану передняя | |
| 45 | 6***7 | Трубка | |
| 46 | 6***1 | Трубка питания РТС задняя | |
| 47 | 2***1 | Трубка подвода воздуха | |
| 48 | 1***0 | Кран тормозной обратного действия | |
| 49 | 5***4 | Трубка верхняя | |
| 50 | 2***8 | Шланг соединительный | |
| 51 | 6***0 | Трубка от тормозного крана к двухпроводному клапану передняя | |
| 52 | 6***1 | Блок ускорительного и двухмагистрального клапанов | |
| 53 | 6***4 | Трубка питания ускорительного клапана задняя | |
| 54 | 3***2 | Штуцер | |
| 55 | 6***4 | Трубка питания двухпроводного клапана | |
| 56 | 1***0 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | |
| 57 | 3***0 | Камера тормозная задняя тип 30 | |
| 58 | 6***3 | Кабель модулятора правый заднего колеса | |
| 59 | 6***3 | Кабель датчика правый заднего колеса | |
| 60 | 6***6 | Шланг | |
| 61 | 1***0 | Клапан обрыва в сборе | |
| 62 | 6***9 | Трубка питания РТС средняя | |
| 63 | 6***6 | Трубка передняя | |
| 64 | 6***0 | Трубка питания РТС передняя | |
| 65 | 6***5 | Трубка к стояночным тормозам заднего моста | |
| 66 | М***Д | Датчик сигнала торможения | |
| 67 | 6***1 | Трубка к среднему мосту | |
| 68 | 6***7 | Трубка задняя | |
| 69 | 6***0 | Регулятор тормозных сил BR-4429 | |
| 70 | 6***2 | Трубка средняя | |
| 71 | 6***9 | Трубка средняя | |
| 72 | 6***0 | Трубка к аварийной полости камеры среднего моста, правая | |
| 73 | 6***2 | Трубка | |
| 74 | 6***1 | Трубка к аварийной полости камеры среднего моста левая | |
| 75 | 6***1 | Трубка к заднему мосту | |
| 76 | 3***1 | Тройник | |
| 77 | 5***0 | Шланг | |
| 78 | 3***1 | Штуцер | |
| 79 | 6***2 | Шайба | |
| 80 | 1***0 | Головка соединительная магистрали питания тип "Палм" | |
| 81 | 6***0 | Трубка к рабочей полости камеры заднего моста, правая | |
| 81 | 6***1 | Трубка к рабочей полости камеры заднего моста, левая | |
| 82 | 6***1 | Трубка от РТС к задним тормозам | |
| 83 | 6***4 | Тройник контрольного клапана | |
| 84 | 6***1 | Трубка от РТС к передним тормозам | |
| 85 | 1***1 | Головка соединительная тип "Палм" | |
| 86 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 88 | 6***4 | Труба к стояночным тормозам среднего моста | |
| 89 | 6***0 | Трубка от двухмаистрального клапана к тройнику развода |
