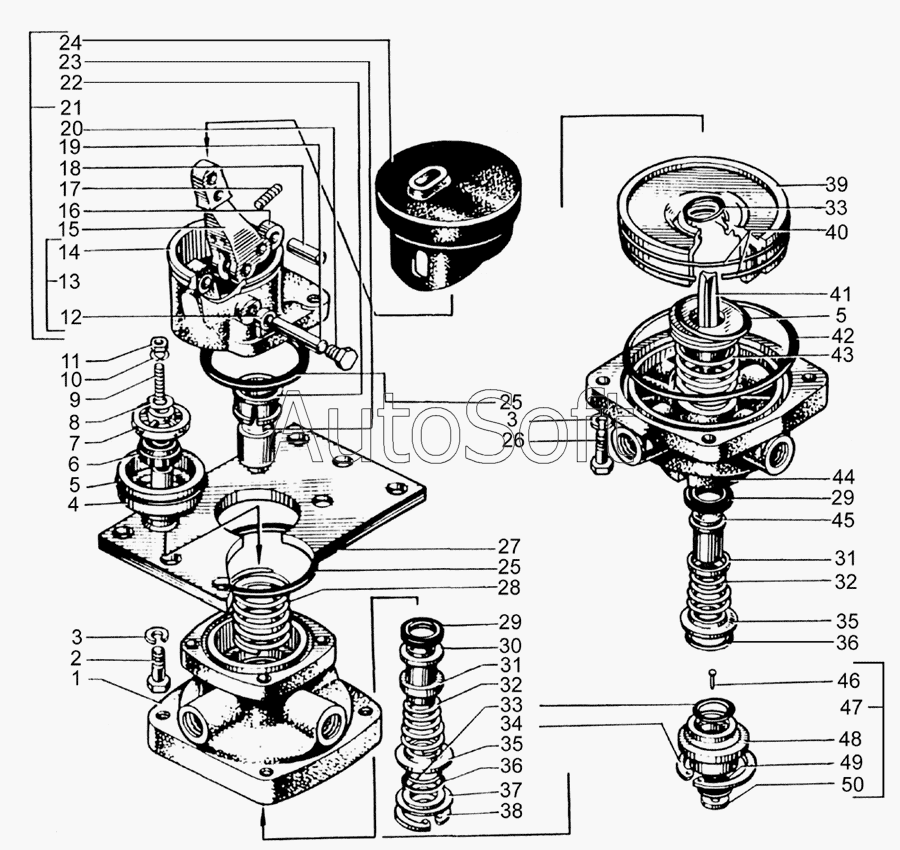

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Кран тормозной двухсекционный с рычагом
100-3514008-30
27
25
25
1
30
31
31
29
29
32
32
35
35
33
33
37
39
40
41
5
5
43
44
45
47
48
49
50
46
42
28
4
7
21
13
14
12
15
16
19
22
20
23
24
6
36
36
26
2
11
9
10
3
3
8
17
18
38
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514008-30 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 1 | 1***0 | Корпус верхний | |
| 2 | 2***0 | Болт М8х30 | |
| 3 | 3***0 | Шайба 8 пружинная | |
| 4 | 1***2 | Поршень верхний | |
| 5 | 1***5 | Кольцо 54,2х3 | |
| 6 | 1***5 | Элемент уравновешивающий | |
| 7 | 1***6 | Тарелка пружины | |
| 8 | 3***3 | Шайба 7 | |
| 9 | 3***0 | Винт М6х35 | |
| 10 | 3***7 | Шайба 4 пружинная | |
| 11 | 2***8 | Гайка М6-6Н | |
| 12 | 1***3 | Втулка | |
| 13 | 1***1 | Корпус в сборе | |
| 14 | 1***2 | Корпус | |
| 15 | 1***4 | Рычаг | |
| 16 | 1***5 | Ролик | |
| 17 | 4***4 | Винт | |
| 18 | 4***7 | Штифт 12х39 | |
| 19 | 1***6 | Ось | |
| 20 | 1***8 | Пробка | |
| 21 | 1***0 | Рычаг тормозного крана в сборе | |
| 22 | 1***7 | Втулка | |
| 23 | 1***9 | Толкатель | |
| 24 | 1***0 | Оболочка защитная | |
| 25 | 1***5 | Кольцо | |
| 26 | 2***8 | Болт М8х1,25х25 | |
| 27 | 1***2 | Плита опорная | |
| 28 | 1***0 | Пружина | |
| 29 | 1***4 | Колпачок | |
| 30 | 1***2 | Корпус клапана | |
| 31 | 1***3 | Кольцо клапана | |
| 32 | 1***6 | Пружина | |
| 33 | 1***8 | Кольцо 20,3х2,4 | |
| 34 | 4***0 | Кольцо упорное | |
| 35 | 1***7 | Кольцо опорное | |
| 36 | 1***9 | Кольцо 32х3 | |
| 37 | 1***0 | Обойма | |
| 38 | 4***6 | Кольцо упорное | |
| 39 | 1***2 | Поршень большой | |
| 40 | 1***3 | Кольцо 100х3 | |
| 41 | 1***4 | Поршень малый | |
| 42 | 1***9 | Кольцо 109,5х3 | |
| 43 | 1***6 | Пружина | |
| 44 | 1***0 | Корпус нижний | |
| 45 | 1***2 | Корпус клапана | |
| 46 | 1***8 | Заклепка | |
| 47 | 1***4 | Окно выпускное | |
| 48 | 1***5 | Корпус выпускного окна | |
| 49 | 1***6 | Клапан | |
| 50 | 1***7 | Шайба |
