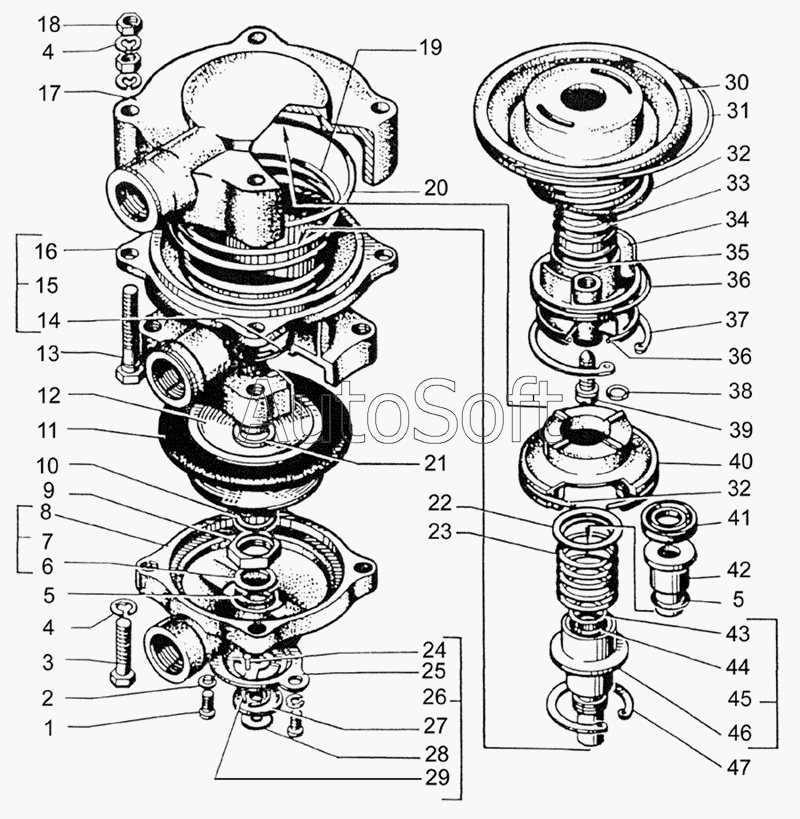

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Клапан управления тормозной системой прицепа с двухпроводным приводом
27
28
24
100-3522010
17
33
35
36
36
31
38
22
23
32
32
15
16
20
43
14
40
5
5
45
46
7
8
6
9
39
30
34
41
42
44
11
12
19
10
26
25
13
3
18
29
1
2
4
4
21
47
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3522010 | 1***0 | Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе | |
| 201464 | 2***4 | Болт М8х1,25х40 | |
| 250Б-3522036 | 2***6 | Кронштейн крепления клапана | |
| 252135 | 2***5 | Шайба 8,65Г.029 | |
| 1 | 3***6 | Винт | |
| 2 | 3***7 | Шайба 4 пружинная | |
| 3 | 2***8 | Болт М8х1,25х25 | |
| 4 | 3***0 | Шайба 8 пружинная | |
| 5 | 1***7 | Кольцо 13х3,5 | |
| 6 | 1***3 | Шайба | |
| 7 | 1***0 | Корпус нижний в сборе | |
| 8 | 1***1 | Корпус нижний | |
| 9 | 1***4 | Гайка | |
| 10 | 1***9 | О-образное кольцо 15,3х2,4 | |
| 11 | 1***5 | Диафрагма | |
| 12 | 1***6 | Шайба диафрагмы | |
| 13 | 1***0 | Болт | |
| 14 | 1***4 | Шайба | |
| 15 | 1***0 | Корпус средний в сборе | |
| 16 | 1***1 | Корпус средний | |
| 17 | 1***0 | Корпус верхний | |
| 18 | 2***0 | Гайка М8х1,25 | |
| 19 | 1***8 | Пружина | |
| 20 | 1***2 | Кольцо | |
| 21 | 3***1 | Кольцо уплотнительное | |
| 22 | 1***7 | Тарелка пружины | |
| 23 | 1***8 | Пружина | |
| 24 | 1***8 | Заклепка | |
| 25 | 1***2 | Корпус | |
| 26 | 1***0 | Окно выпускное в сборе | |
| 27 | 1***6 | Клапан | |
| 28 | 1***7 | Шайба | |
| 29 | 2***2 | Шайба 4 | |
| 30 | 1***6 | Поршень верхний большой | |
| 31 | 1***5 | Кольцо 94,85х3,53 | |
| 32 | 1***9 | Кольцо 36,75х3,53 | |
| 33 | 1***2 | Пружина | |
| 34 | 1***8 | Поршень верхний малый | |
| 35 | 1***3 | Тарелка пружины | |
| 36 | 1***4 | Кольцо 47,29х2,62 | |
| 37 | 4***2 | Кольцо упорное | |
| 38 | 1***6 | Кольцо 6,07х1,78 | |
| 39 | 1***5 | Винт регулировочный | |
| 40 | 1***5 | Поршень средний | |
| 41 | 1***1 | Кольцо клапана | |
| 42 | 1***2 | Корпус клапана | |
| 43 | 1***3 | Шайба | |
| 44 | 1***3 | Кольцо 18,72х2,62 | |
| 45 | 1***0 | Поршень нижний в сборе | |
| 46 | 1***1 | Поршень нижний | |
| 47 | 4***6 | Кольцо упорное |
