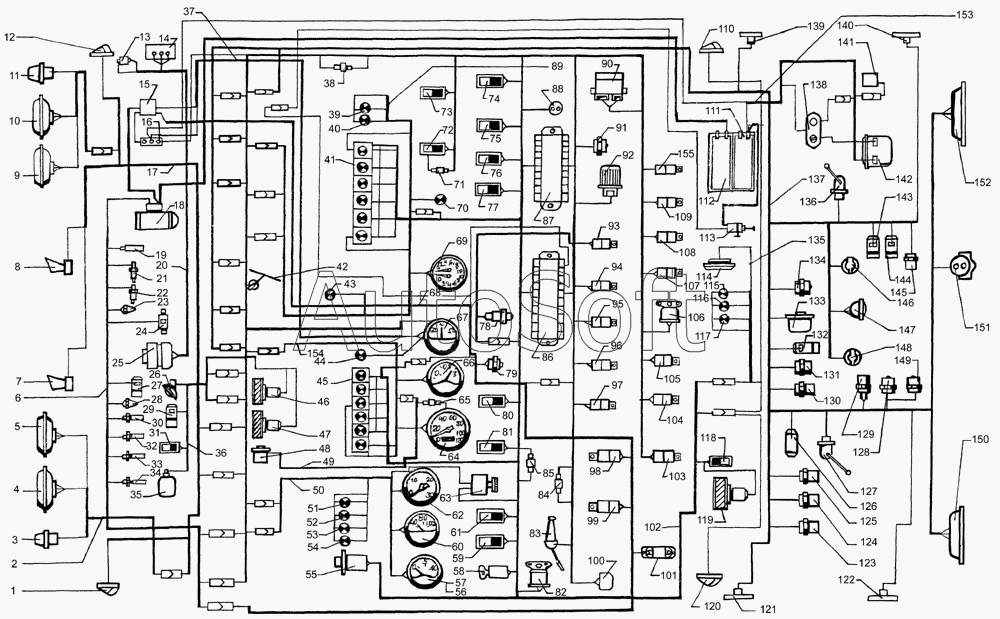

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Схема электрооборудования
1
12
2
11
3
10
4
9
5
6
7
8
13
14
15
16
17
18
19
20
21
22
28
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
139
140
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
141
142
143
144
145
146
147
148
149
150
152
151
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***В | Указатель поворота боковой | |
| 2 | 6***0 | Жгут проводов фар | |
| 3 | 2***6 | Указатель поворота передний | |
| 4 | 3***1 | Фара головная | |
| 5 | Ф***А | Фара противотуманная | |
| 6 | 6***8 | Жгут проводов по двигателю | |
| 7 | С***1 | Сигнал звуковой электрический | |
| 8 | С***1 | Сигнал звуковой заднего хода | |
| 9 | Ф***А | Фара противотуманная | |
| 10 | 3***1 | Фара головная | |
| 11 | 2***6 | Указатель поворота передний | |
| 12 | У***В | Указатель поворота боковой | |
| 13 | 1***0 | Фильтр радиопомех | |
| 14 | Р***я | Регулятор напряжения | |
| 15 | 1***2 | Блок предохранителей центральный | |
| 16 | 1***3 | Панель соединительная | |
| 17 | 6***2 | Жгут проводов освещения | |
| 18 | 2***0 | Стартер | |
| 19 | 6***1 | Термореле | |
| 20 | 2***1 | Жгут проводов генератора | |
| 21 | 1***9 | Датчик засорённости воздушного фильтра | |
| 22 | Т***В | Датчик указателя температуры воды | |
| 23 | 1***0 | Свеча штифтовая | |
| 24 | 1***1 | Электромагнитный топливный клапан электрофакельного устройства | |
| 25 | 1***1 | Генератор | |
| 26 | П***Б | Фонарь подкапотной подсветки | |
| 27 | 1***7 | Электромагнит клапана | |
| 28 | 1***0 | Свеча штифтовая | |
| 29 | 6***9 | Электроклапан противоугонного устройства | |
| 30 | Т***0 | Датчик аварийной температуры воды | |
| 31 | 2***9 | Выключатель моторного тормоза | |
| 32 | Д***и | Датчик загрязненности масляного фильтра | |
| 33 | 2***9 | Датчик аварийного давления масла | |
| 34 | М***0 | Датчик указателя давления масла | |
| 35 | 1***2 | Электроомыватель | |
| 36 | 6***1 | Жгут проводов переднего щита | |
| 37 | 6***1 | Жгут проводов силовой | |
| 38 | 3***7 | Диод разделительный | |
| 39 | 2***4 | Лампа контрольная влючения блокировки межосевого дифференциала | |
| 40 | 2***3 | Лампа контрольная включения блокировки межколесного дифференциала | |
| 41 | 2***5 | Блок контрольных ламп с диодами | |
| 42 | 3***5 | Электростеклоочиститель | |
| 43 | 2***5 | Лампа контрольная включения демультипликатора | |
| 44 | 2***9 | Лампа сигнализации включения противотуманной фары | |
| 45 | 2***6 | Блок контрольных ламп | |
| 46 | Д***0 | Электродвигатель отопителя | |
| 47 | Д***0 | Электродвигатель отопителя | |
| 48 | П***2 | Датчик спидометра | |
| 49 | 6***2 | Жгут проводов электроспидометра | |
| 50 | 6***1 | Жгут проводов приборного щитка левого | |
| 51 | 2***0 | Лампа контрольная засоренности воздушного фильтра | |
| 52 | 2***4 | Лампа контрольная засоренности масляного фильтра | |
| 53 | 2***2 | Лампа контрольная аварийной температуры охлаждающей жидкости | |
| 54 | 2***3 | Лампа контрольная падения давления масла в двигателе | |
| 55 | 2***1 | Выключатель аварийной сигнализации | |
| 56 | А***2 | Лампа | |
| 57 | 3***0 | Указатель давления масла | |
| 58 | В***1 | Выключатель стартера | |
| 59 | П***9 | Переключатель стеклоочистителя | |
| 60 | 3***7 | Указатель температуры воды | |
| 61 | П***0 | Переключатель стеклоомывателя | |
| 62 | 2***3 | Тахометр электронный | |
| 63 | В***1 | Выключатель освещения приборов | |
| 64 | П***0 | Спидометр электронный | |
| 65 | П***1 | Предохранитель | |
| 66 | 3***6 | Указатель уровня топлива | |
| 67 | А***Б | Амперметр | |
| 68 | 6***5 | Жгут проводов ЭФУ | |
| 69 | 1***0 | Манометр двухстрелочный | |
| 70 | 2***2 | Лампа контрольная включения подогревателя | |
| 71 | 3***0 | Диод разделительный | |
| 72 | П***2 | Переключатель электромуфты вентилятора | |
| 73 | П***8 | Включатель плафона | |
| 74 | П***1 | Переключатель режимов электродвигателей отопителя | |
| 75 | П***3 | Переключатель датчиков уровня топлива | |
| 76 | В***5 | Включатель блокировки межосевого дифференциала | |
| 77 | П***4 | Выключатель блокировки межколесного дифференциала | |
| 78 | 3***9 | Выключатель дистанционного включения «массы» | |
| 79 | 1***1 | Выключатель ЭФУ | |
| 80 | П***6 | Переключатель знака автопоезда | |
| 81 | П***3 | Переключатель противотуманных фар и заднего противотуманного огня | |
| 82 | 7***0 | Зуммер | |
| 83 | Б***2 | Переключатель комбинированный | |
| 84 | 3***7 | Диод разделительный | |
| 85 | 3***7 | Диод разделительный | |
| 86 | П***2 | Блок предохранителей освещения | |
| 87 | П***2 | Блок предохранителей освещения | |
| 88 | 4***К | Розетка переносной лампы | |
| 89 | 6***7 | Жгут проводов правого щитка | |
| 90 | Р***А | Реле поворотов | |
| 91 | 6***7 | Реле блокировки демультипликатора | |
| 92 | 2***7 | Устройство блокировки стартера | |
| 93 | 1***7 | Реле электромуфты вентилятора | |
| 94 | 1***7 | Реле электромуфты вентилятора | |
| 95 | 1***7 | Реле электромуфты вентилятора | |
| 96 | 1***7 | Реле электромуфты вентилятора | |
| 97 | 1***7 | Реле электромуфты вентилятора | |
| 98 | 1***7 | Реле электромуфты вентилятора | |
| 99 | 1***7 | Реле электромуфты вентилятора | |
| 100 | Р***3 | Реле прерыватель звукового сигнала | |
| 101 | С***0 | Сопротивление дополнительное | |
| 102 | 6***0 | Жгут проводов основной | |
| 103 | 1***7 | Реле электромуфты вентилятора | |
| 104 | 1***7 | Реле электромуфты вентилятора | |
| 105 | 1***7 | Реле электромуфты вентилятора | |
| 106 | 7***0 | Реле стартера | |
| 107 | 1***7 | Реле электромуфты вентилятора | |
| 108 | 1***7 | Реле электромуфты вентилятора | |
| 109 | 1***7 | Реле электромуфты вентилятора | |
| 110 | 2***0 | Фонарь габаритный передний | |
| 111 | 6***А | Батарея аккумуляторная | |
| 112 | 6***А | Батарея аккумуляторная | |
| 113 | В***7 | Выключатель массы дистанционный | |
| 114 | П***2 | Плафон | |
| 115 | У***В | Указатель поворота боковой | |
| 116 | У***В | Указатель поворота боковой | |
| 117 | У***В | Указатель поворота боковой | |
| 118 | 5***9 | Переключатель дополнительного отопителя | |
| 119 | 1***0 | Электродвигатель дополнительного отопителя | |
| 120 | 2***0 | Фонарь габаритный передний | |
| 121 | 4***1 | Фонарь габаритный | |
| 122 | 4***1 | Фонарь габаритный | |
| 123 | 2***9 | Датчик включателя стояночного тормоза | |
| 124 | 2***9 | Датчик включателя стояночного тормоза | |
| 125 | 2***9 | Датчик включателя стояночного тормоза | |
| 126 | А***1 | Нагревательный элемент осушителя воздуха | |
| 127 | 5***0 | Датчик уровня топлива | |
| 128 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 129 | 2***9 | Выключатель моторного тормоза | |
| 130 | 2***9 | Датчик включателя стояночного тормоза | |
| 131 | В***3 | Датчик сигнализации включения демультипликатора | |
| 132 | 1***7 | Электромагнит клапана | |
| 133 | 1***3 | Датчик скорости | |
| 134 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 135 | 2***3 | Жгут проводов освещения дополнительный | |
| 136 | 4***7 | Датчик указателя уровня топлива | |
| 137 | 6***1 | Жгут проводов по лонжерону | |
| 138 | Щ***я | Щиток подогревателя «Вебасто» | |
| 139 | 4***1 | Фонарь габаритный | |
| 140 | 4***1 | Фонарь габаритный | |
| 141 | D***0 | Отопительный прибор подогревателя «Вебасто» DBW-300 | |
| 142 | Б***я | Блок управления подогревателя «Вебасто»* | |
| 143 | 1***5 | Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала | |
| 144 | 1***5 | Электромагнит клапана противоугонного устройства блокировки межосевого дифференциала включениянизшей передачи, блокировки межколесного дифференциала | |
| 145 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 146 | П***6 | Розетка прицепа дополнительная | |
| 147 | 7***0 | Фара рабочая | |
| 148 | П***5 | Розетка прицепа основная | |
| 149 | В***0 | Датчики сигнализации включения блокировки межосевого и межколесного дифференциалов, низшей передачи, заднего хода, отбора мощности, включения демультипликатора | |
| 150 | 7***0 | Фонарь задний | |
| 151 | П***0 | Розетка переносной лампы | |
| 152 | 7***0 | Фонарь задний | |
| 153 | 6***1 | Жгут проводов Вебасто | |
| 154 | 6***1 | Жгут проводов приборного щитка среднего | |
| 155 | 1***7 | Реле электромуфты вентилятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
