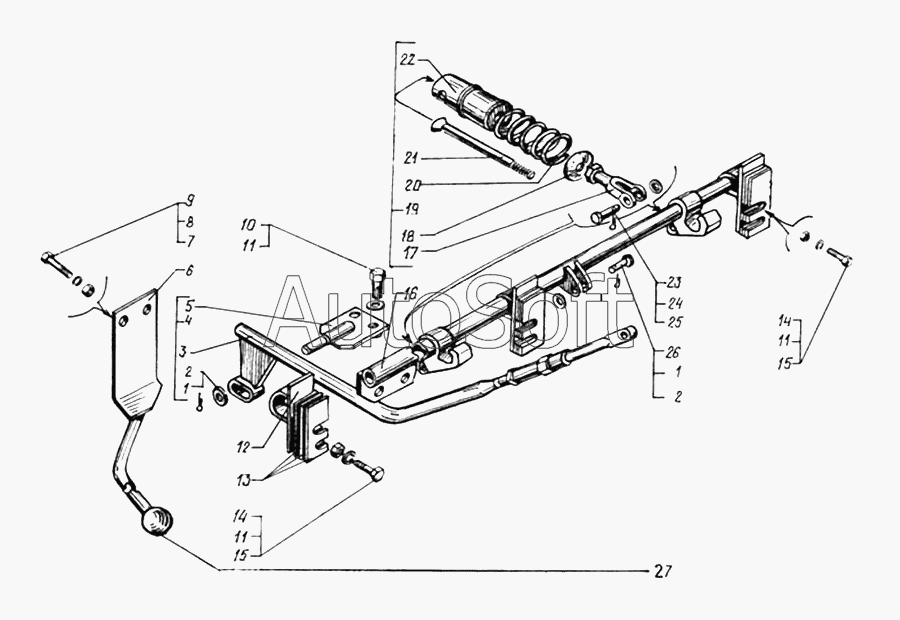

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Запорный механизм заднего борта
27
20
18
17
12
3
16
5
19
4
6
22
21
13
9
10
15
15
7
14
14
24
1
1
8
11
11
11
25
2
2
23
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513 | 2***3 | Гайка М10х1 | |
| 1 | 2***7 | Шайба 16 | |
| 2 | 2***3 | Шплинт 3,6х25 | |
| 3 | 6***0 | Тяга | |
| 4 | 6***0 | Тяга | |
| 5 | 6***0 | Кронштейн оси | |
| 6 | 6***0 | Рукоятка ручного привода | |
| 7 | 2***2 | Гайка М10х1,5 | |
| 8 | 2***6 | Шайба 10,2 | |
| 9 | 2***9 | Болт М10х30 | |
| 10 | 2***0 | Болт М12х30 | |
| 11 | 2***7 | Шайба 12 ОТ | |
| 12 | 6***2 | Кронштейн вала | |
| 13 | 6***2 | Подкладка | |
| 14 | 2***4 | Гайка М12 | |
| 15 | 2***4 | Болт М12х1,75х40 | |
| 16 | 6***0 | Вал запорного механизма заднего моста | |
| 17 | 2***2 | Вилка | |
| 18 | 2***А | Шайба упорная диафрагмы | |
| 19 | 6***0 | Запор заднего борта | |
| 20 | 2***2 | Пружина | |
| 21 | 6***0 | Шток пружины | |
| 22 | 6***0 | Направляющая пружины | |
| 23 | 2***0 | Палец 10х35 | |
| 24 | 2***6 | Шайба 10,5 | |
| 25 | 2***9 | Шплинт 3,2х20 | |
| 26 | 2***2 | Палец | |
| 27 | 2***9 | Рукоятка |
