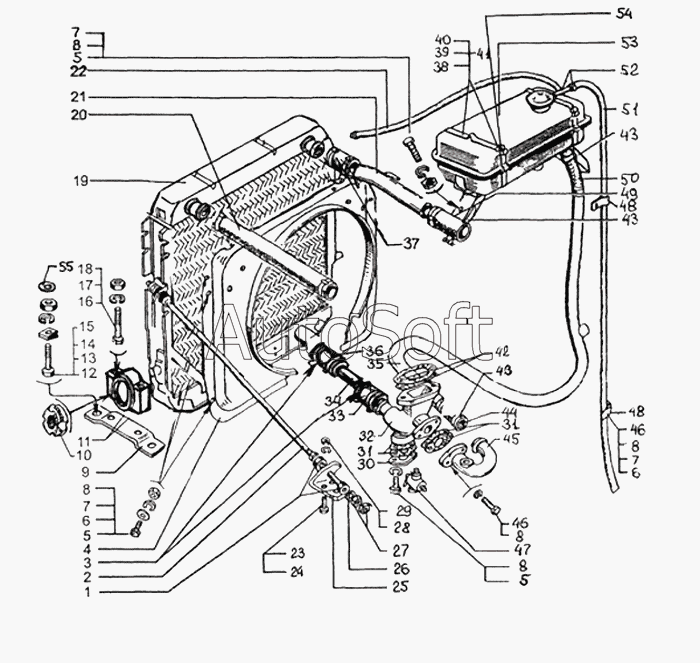

Каталог запасных частей к технике: КрАЗ-65053-02 (2008). Радиатор с кожухом и расширительным бачком
31
31
44
50
19
25
2
9
10
11
1
33
36
32
42
30
20
49
37
39
41
21
34
4
53
45
51
22
35
40
38
52
43
43
43
3
16
5
5
5
46
46
24
23
12
7
7
7
18
29
15
27
55
6
6
26
8
8
8
8
8
17
28
14
47
13
48
48
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Подушка крепления радиатора малая | |
| 2 | 2***1 | Тяга крепления радиатора | |
| 3 | 6***4 | Хомут Norma-torro С60-80/12 | |
| 4 | 6***0 | Кожух вентилятора | |
| 5 | 2***8 | Болт М8х1,25х25 | |
| 6 | 2***5 | Шайба 8,4 | |
| 7 | 2***0 | Гайка М8х1,25 | |
| 8 | 2***5 | Шайба 8,65Г.029 | |
| 9 | 6***1 | Пластина опоры радиатора | |
| 10 | 6***0 | Подушка опоры радиатора | |
| 11 | 6***2 | Корпус опоры радиатора | |
| 12 | 2***1 | Болт М14х45 | |
| 13 | 3***2 | Шайба 14 | |
| 14 | 2***8 | Шайба 14,2 | |
| 15 | 4***9 | Гайка М14-6Н | |
| 16 | 2***8 | Болт М10х1,5х26 | |
| 17 | 2***6 | Шайба 10,2 | |
| 18 | 4***4 | Гайка М10-6Н | |
| 19 | 6***0 | Радиатор | |
| 20 | 6***4 | Шланг соединительный | |
| 21 | 6***0 | Патрубок | |
| 22 | 6***0 | Шланг | |
| 23 | 2***9 | Болт М12х55 | |
| 24 | 2***6 | Болт М6х45 | |
| 25 | 2***0 | Кронштейн крепления радиатора | |
| 26 | 2***5 | Шайба 12 | |
| 27 | 4***8 | Гайка М12х1,25-6H | |
| 28 | 2***7 | Шайба 12 ОТ | |
| 29 | 4***7 | Гайка М12-6Н | |
| 30 | 6***0 | Фланец | |
| 31 | 2***1 | Прокладка | |
| 32 | 6***6 | Патрубок распределительный | |
| 33 | 6***1 | Шланг | |
| 34 | 6***5 | Патрубок | |
| 35 | 6***7 | Труба | |
| 36 | 6***3 | Шланг | |
| 37 | 6***0 | Шланг | |
| 38 | 6***5 | Кронштейн левый | |
| 39 | 2***Б | Сухарь | |
| 40 | 6***4 | Кронштейн правый | |
| 41 | 2***Б | Сухарь хомута упорный | |
| 42 | 6***7 | Прокладка | |
| 43 | 6***0 | Хомут Norma-torro S35-50/12 | |
| 44 | 2***0 | Шланг | |
| 45 | 6***0 | Патрубок | |
| 46 | 2***0 | Болт М8х30 | |
| 47 | 2***2 | Пробка КГ 1/4" | |
| 48 | 3***5 | Кляммер 18,5 | |
| 49 | 6***5 | Шланг соединительный | |
| 50 | 2***7 | Шланг | |
| 51 | 2***0 | Шланг пароотводящий | |
| 52 | 6***6 | Хомут Norma-torro C12-22/9 | |
| 53 | 6***0 | Бачок расширительный | |
| 54 | 3***5 | Винт М5х48 | |
| 55 | 2***6 | Шайба 14,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
