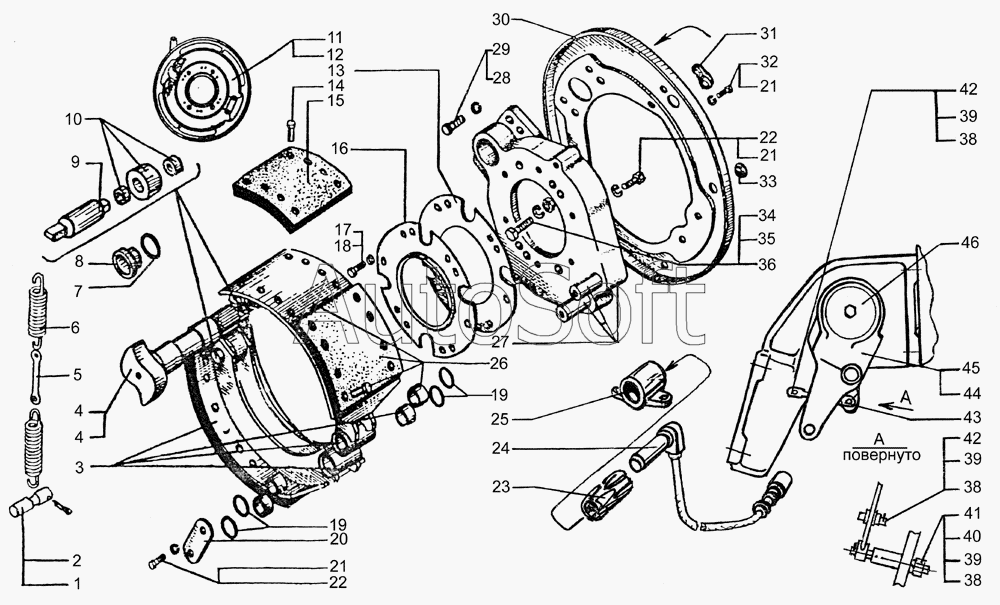

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Механизм тормозной переднего колеса
11
12
27
16
13
26
3
15
10
4
4
7
19
19
20
44
45
30
9
31
5
6
1
8
41
43
46
25
33
18
32
22
22
28
40
34
38
38
38
17
21
21
21
29
35
39
39
39
2
42
42
14
36
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 264020 | 2***0 | Масленка К1/8" | |
| 1 | 2***8 | Палец пружины | |
| 2 | 2***3 | Шплинт 3,6х25 | |
| 3 | 6***1 | Колодка | |
| 4 | 5***0 | Кулак разжимной правый | |
| 4 | 5***0 | Кулак разжимной левый | |
| 5 | 6***6 | Звено | |
| 6 | 2***Б | Пружина колодок | |
| 7 | 6***8 | Кольцо 040-044-25-2-3 | |
| 8 | 6***6 | Втулка | |
| 9 | 6***4 | Ось ролика | |
| 10 | 6***7 | Ролик в сборе | |
| 11 | 5***0 | Тормозной механизм правый в сборе | |
| 12 | 5***0 | Тормозной механизм левый в сборе | |
| 13 | 5***0 | Прокладка | |
| 14 | 3***3 | Заклепка | |
| 15 | 6***1 | Накладка | |
| 16 | 5***0 | Маслоуловитель | |
| 17 | 2***5 | Шайба 8,65Г.029 | |
| 18 | 2***2 | Болт М8х12 | |
| 19 | 6***9 | Кольцо 032-035-19-2-3 | |
| 20 | 6***3 | Пластина осей колодок | |
| 21 | 2***6 | Шайба 10,2 | |
| 22 | 2***5 | Болт М10х1,5х20 | |
| 23 | 8***4 | Пружина | |
| 24 | 4***0 | Датчик скорости | |
| 25 | 6***8 | Кронштейн датчика | |
| 26 | 6***2 | Колодка в сборе | |
| 27 | 5***0 | Суппорт в сборе | |
| 28 | 2***7 | Болт М14х2х35 | |
| 29 | 2***8 | Шайба 14,2 | |
| 30 | 5***0 | Щит тормоза | |
| 31 | 6***2 | Заглушка | |
| 32 | 2***3 | Болт М10х1,5х16 | |
| 33 | 2***4 | Уплотнитель | |
| 34 | 2***1 | Гайка М16х1,5 | |
| 35 | 2***9 | Шайба 16 ОТ | |
| 36 | 3***4 | Болт | |
| 38 | 2***4 | Шайба 6,4 | |
| 39 | 2***5 | Шплинт 2,5х20 | |
| 40 | 2***0 | Гайка М8х1,25 | |
| 41 | 6***3 | Ось | |
| 42 | 2***2 | Палец 8х20 | |
| 43 | 6***0 | Тяга | |
| 44 | Р***2 | Рычаг регулировочный правый | |
| 45 | Р***3 | Рычаг регулировочный левый | |
| 46 | 2***6 | Шайба ограничительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
