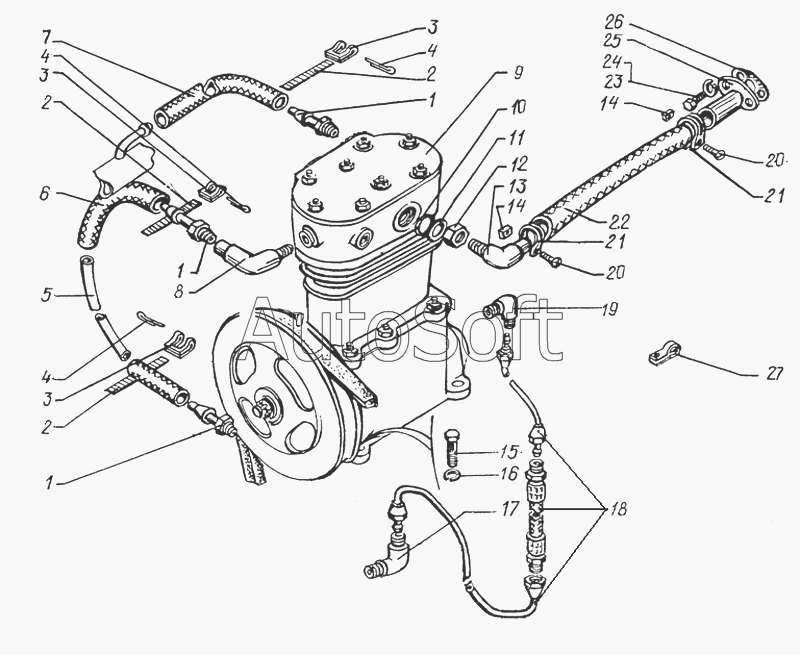

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Установка компрессора
25
21
21
9
11
13
18
5
6
7
26
22
10
3
3
3
23
15
20
20
14
14
24
16
4
4
4
2
2
2
17
8
19
1
1
1
27
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Штуцер К3/8" | |
| 2 | 2***2 | Лента стяжная 10х180 | |
| 3 | 2***2 | Пряжка хомута | |
| 4 | 2***0 | Шплинт 5,6х25 | |
| 5 | 6***0 | Трубка подвода воды к компрессору | |
| 6 | 2***0 | Шланг | |
| 7 | 2***7 | Шланг отвода воды | |
| 8 | 3***0 | Угольник | |
| 9 | 1***0 | Компрессор | |
| 10 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 11 | 2***7 | Шайба уплотнительная | |
| 12 | 3***7 | Гайка М22х1,5 | |
| 13 | 6***5 | Патрубок | |
| 14 | 2***6 | Гайка М5х0,8 | |
| 15 | 2***9 | Болт М10х30 | |
| 16 | 2***6 | Шайба 10,2 | |
| 17 | 3***0 | Угольник М10х1хК1/4" | |
| 18 | 2***8 | Трубка подвода масла в сборе | |
| 19 | 3***4 | Угольник К1/8"хМ10х1 | |
| 20 | 2***6 | Винт М5х0,8х30 | |
| 21 | 2***7 | Хомут шланга | |
| 22 | 6***0 | Шланг | |
| 23 | 2***4 | Болт М8х16 | |
| 24 | 2***5 | Шайба 8,65Г.029 | |
| 25 | 6***0 | Патрубок с фланцем | |
| 26 | 2***9 | Прокладка фланца трубы | |
| 27 | 3***0 | Кляммер |
