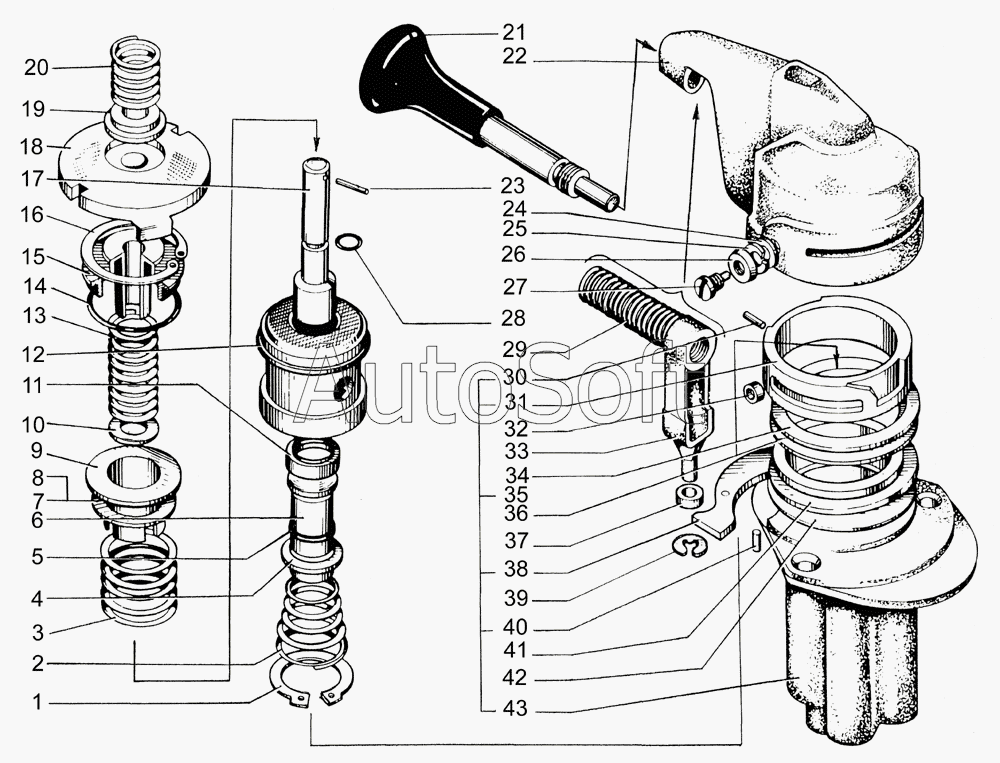

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Кран тормозной обратного действия с ручным управлением
28
100-3537010
35
43
31
18
17
19
20
15
9
10
14
3
13
12
2
6
5
11
4
22
26
32
21
42
41
40
39
37
36
34
33
30
29
27
25
24
23
16
8
7
1
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3537010 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 100-3537025 | 1***5 | Кольцо | |
| 1 | 4***2 | Кольцо упорное | |
| 2 | 1***2 | Пружина | |
| 3 | 1***6 | Пружина | |
| 4 | 1***7 | Шайба опорная | |
| 5 | 1***5 | Кольцо 12,4х1,78 | |
| 6 | 1***4 | Корпус клапана | |
| 7 | 1***5 | Шайба | |
| 8 | 1***7 | Шайба | |
| 9 | 1***2 | Тарелка пружины | |
| 10 | 1***3 | Шайба | |
| 11 | 1***6 | Кольцо клапана | |
| 12 | 1***0 | Поршень | |
| 13 | 1***8 | Пружина | |
| 14 | 1***4 | Кольцо 32,99х2,62 | |
| 15 | 1***0 | Направляющая | |
| 16 | 4***1 | Кольцо упорное | |
| 17 | 1***5 | Шток | |
| 18 | 1***1 | Колпачок направляющий | |
| 19 | 1***6 | Шайба | |
| 20 | 1***8 | Пружина | |
| 21 | 1***3 | Рукоятка | |
| 22 | 1***0 | Крышка | |
| 23 | 4***4 | Штифт | |
| 24 | 3***5 | Шайба | |
| 25 | 3***7 | Шайба 4 пружинная | |
| 26 | 1***1 | Шайба | |
| 27 | 3***6 | Винт | |
| 28 | 1***6 | Кольцо 6,07х1,78 | |
| 29 | 1***8 | Пружина | |
| 30 | 4***2 | Штифт | |
| 31 | 1***5 | Кольцо | |
| 32 | 1***2 | Ролик | |
| 33 | 1***6 | Направляющая | |
| 34 | 1***1 | Шайба | |
| 35 | 1***4 | Корпус крана в сборе | |
| 36 | 1***2 | Шайба | |
| 37 | 1***7 | Втулка | |
| 38 | 1***7 | Стопор | |
| 39 | 4***6 | Кольцо упорное | |
| 40 | 4***3 | Штифт | |
| 41 | 1***3 | Шайба | |
| 42 | 1***4 | Шайба | |
| 43 | 1***0 | Корпус |
