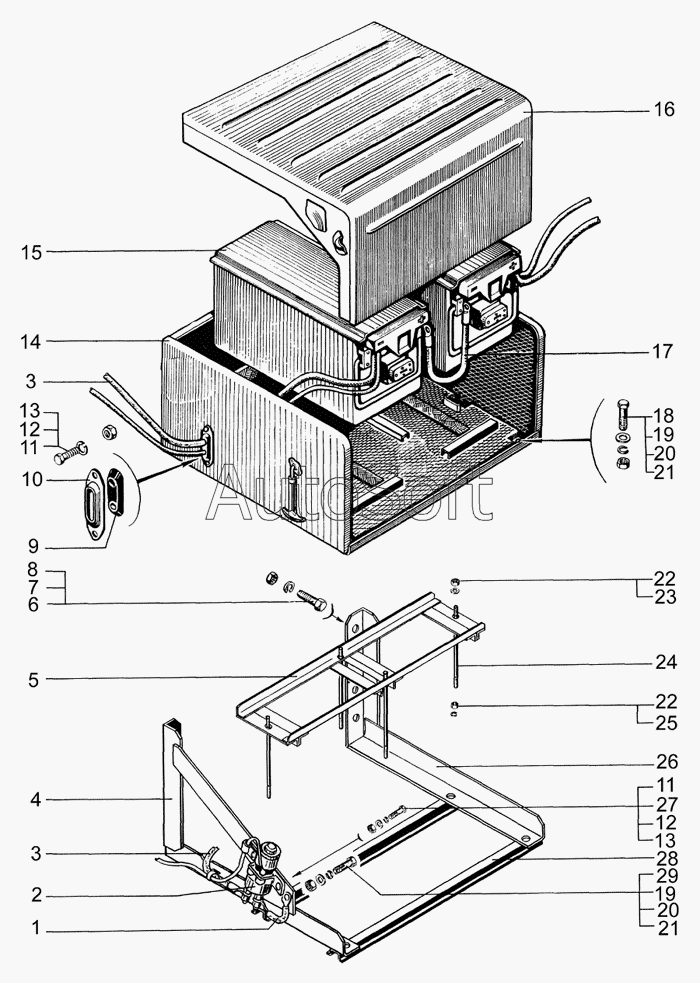

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Установка аккумуляторных батарей
11
11
7
20
20
25
12
12
19
19
23
27
8
21
21
22
22
13
13
6
18
29
10
1
3
3
17
9
16
5
24
14
4
26
28
2
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Провод массы | |
| 2 | 1***4 | Выключатель «массы» батарей дистанционный | |
| 3 | 7***0 | Провод от батареи к выключателю массы | |
| 4 | 5***0 | Кронштейн левый | |
| 5 | 5***0 | Рамка крепления АБ | |
| 6 | 2***7 | Болт М16х1,5х50 | |
| 7 | 2***9 | Шайба 16 ОТ | |
| 8 | 2***1 | Гайка М16х1,5 | |
| 9 | 2***4 | Уплотнитель | |
| 10 | 2***5 | Обойма уплотнителя | |
| 11 | 2***0 | Болт М6х20 | |
| 12 | 2***4 | Шайба 6Т | |
| 13 | 2***8 | Гайка М6-6Н | |
| 14 | 5***0 | Контейнер батарей | |
| 15 | 6***0 | Батарея 6СЕ-190АУ(19) с электролитом | |
| 16 | 6***1 | Крышка контейнера | |
| 17 | 2***2 | Перемычка батарей | |
| 18 | 2***9 | Болт М10х30 | |
| 19 | 2***6 | Шайба 10,5 | |
| 20 | 2***6 | Шайба 10,2 | |
| 21 | 2***2 | Гайка М10х1,5 | |
| 22 | 2***0 | Гайка М8х1,25 | |
| 23 | 2***5 | Шайба 8,4 | |
| 24 | 5***0 | Тяга | |
| 25 | 2***5 | Шайба 8,65Г.029 | |
| 26 | 5***0 | Кронштейн правый | |
| 27 | 2***4 | Шайба 6,4 | |
| 28 | 6***0 | Планка опорная | |
| 29 | 2***7 | Болт М10х25 |
