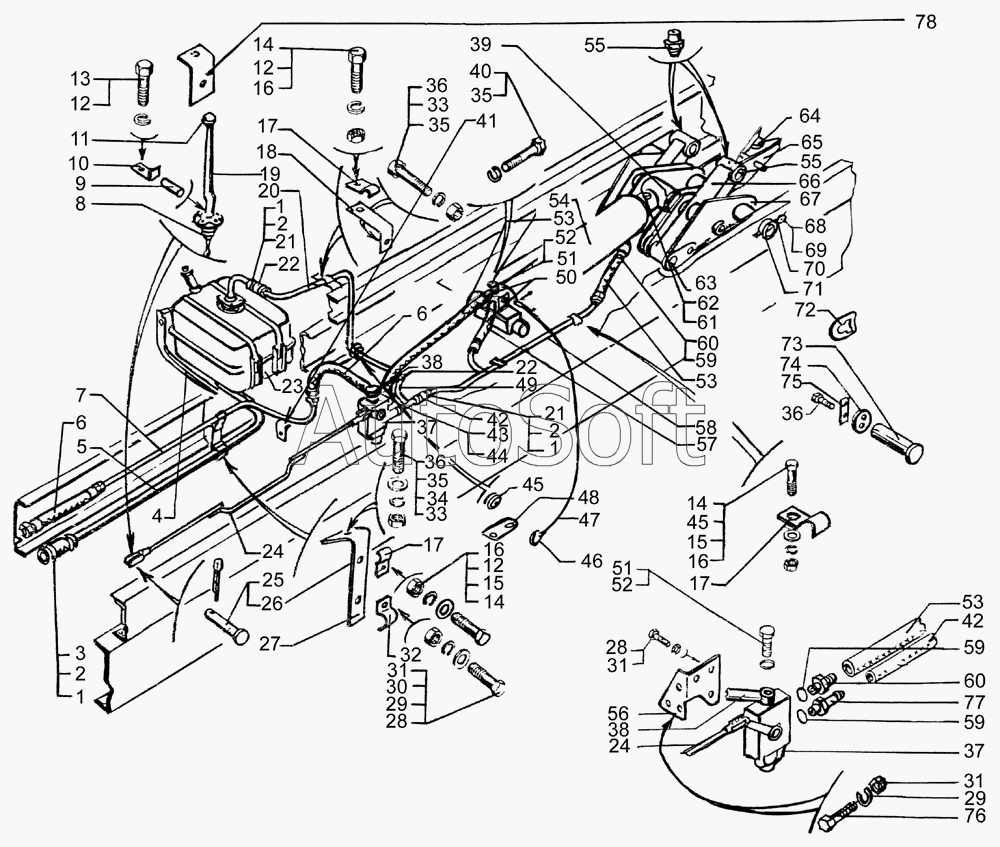

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Опрокидывающий механизм платформы
1
1
1
46
11
51
51
48
45
45
59
59
59
8
21
21
2
2
2
67
71
70
74
75
72
63
73
66
54
39
19
65
64
9
24
24
78
10
37
37
60
60
77
52
52
56
23
4
5
41
27
32
7
44
47
18
17
17
17
6
6
38
38
22
22
42
42
57
50
58
20
49
53
53
53
61
13
14
14
14
28
28
76
36
36
36
40
68
16
16
16
29
29
33
33
33
62
15
15
43
30
34
12
12
12
31
31
31
35
35
35
69
26
3
25
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201551 | 2***1 | Болт М12-6gx65 | |
| 258025 | 2***5 | Шплинт 2,5х20 | |
| 260-1102106 | 2***6 | Прокладка кронштейна | |
| 260046 | 2***6 | Палец 8х60 | |
| 4595531084 | 4***4 | Гайка М10-6Н | |
| 65034-8602062 | 6***2 | Палец тяги | |
| 65034-8603094 | 6***4 | Крышка задней опоры | |
| 6505-8608100 | 6***0 | Хомут | |
| 1 | 2***7 | Лента стяжного хомута | |
| 2 | 2***2 | Пряжка хомута | |
| 3 | 2***0 | Шплинт 5,6х25 | |
| 4 | 6***0 | Кронштейн крепления масляного бака | |
| 5 | 6***0 | Трубка | |
| 6 | 6***0 | Рукав высокого давления | |
| 7 | 6***0 | Трубка высокого давления | |
| 8 | 6***0 | Уплотнитель пола | |
| 9 | 6***0 | Ось | |
| 10 | 6***0 | Стопор оси | |
| 11 | 2***9 | Рукоятка | |
| 12 | 2***5 | Шайба 8,65Г.029 | |
| 13 | 2***6 | Болт М8х1,25х20 | |
| 14 | 2***8 | Болт М8х1,25х25 | |
| 15 | 2***5 | Шайба 8,4 | |
| 16 | 2***0 | Гайка М8х1,25 | |
| 17 | 6***4 | Скоба | |
| 18 | 6***3 | Кронштейн | |
| 19 | 6***5 | Рычаг управления насосом | |
| 20 | 6***0 | Трубка сливная | |
| 21 | 2***0 | Лента стяжная хомута | |
| 22 | 6***6 | Рукав | |
| 23 | 6***0 | Бак масляный | |
| 24 | 6***6 | Тяга управления гидрораспределителем | |
| 25 | 2***8 | Палец 10х30 | |
| 26 | 2***9 | Шплинт 3,2х20 | |
| 27 | 6***7 | Кронштейн | |
| 28 | 2***7 | Болт М10х25 | |
| 29 | 2***2 | Гайка М10х1,5 | |
| 30 | 2***9 | Шайба 10 | |
| 31 | 2***6 | Шайба 10,2 | |
| 32 | 6***8 | Скоба | |
| 33 | 2***4 | Гайка М12 | |
| 33 | 4***7 | Гайка М12-6Н | |
| 34 | 2***5 | Шайба 12 | |
| 35 | 2***7 | Шайба 12 ОТ | |
| 36 | 2***0 | Болт М12х30 | |
| 37 | 6***0 | Гидрораспределитель с кронштейном | |
| 38 | 6***7 | Переходник с накидкой гайкой | |
| 39 | 6***9 | Опора цилиндра верхняя | |
| 40 | 2***4 | Болт М12х1,75х40 | |
| 41 | 6***6 | Кронштейн трубки | |
| 42 | 6***8 | Рукав | |
| 43 | 2***8 | Шайба 8 | |
| 44 | 6***0 | Рукав | |
| 45 | 2***8 | Втулка | |
| 46 | 2***8 | Кольцо | |
| 47 | 6***2 | Трос с ушком | |
| 48 | 6***7 | Пластина стопорная | |
| 49 | 6***0 | Тройник | |
| 50 | 6***8 | Трубка высокого давления | |
| 51 | 5***1 | Кольцо уплотнительное | |
| 52 | 6***7 | Болт полый | |
| 53 | 6***2 | Рукав высокого давления | |
| 54 | 6***1 | Цилиндр опрокидывающего механизма | |
| 55 | 2***0 | Масленка К1/8" | |
| 56 | 6***1 | Кронштейн гидрораспределителя | |
| 57 | 6***9 | Рукав | |
| 58 | 6***0 | Трубка сливная | |
| 59 | 2***8 | Кольцо резиновое уплотнительное Н1-25х20х2 | |
| 60 | 6***4 | Штуцер | |
| 61 | 2***7 | Болт М20х1,5х120 | |
| 62 | 2***0 | Гайка М20х1,5 | |
| 63 | 6***0 | Палец тяги | |
| 64 | 6***3 | Скоба стопора | |
| 65 | 6***0 | Стопор | |
| 66 | 6***0 | Плечо опрокидывающего механизма со втулками | |
| 67 | 6***0 | Балансир опрокидывающего механизма | |
| 68 | 2***7 | Болт М14х2х35 | |
| 69 | 2***8 | Шайба 14,2 | |
| 70 | 2***3 | Стопор пальца | |
| 71 | 6***4 | Ось балансира | |
| 72 | 6***9 | Шайба замковая | |
| 73 | 6***4 | Палец балансира | |
| 74 | 6***7 | Кольцо фиксирующее | |
| 75 | 6***8 | Пластина стопорная | |
| 76 | 2***9 | Болт М10х30 | |
| 77 | 6***8 | Штуцер сливной | |
| 78 | 6***0 | Кронштейн |
