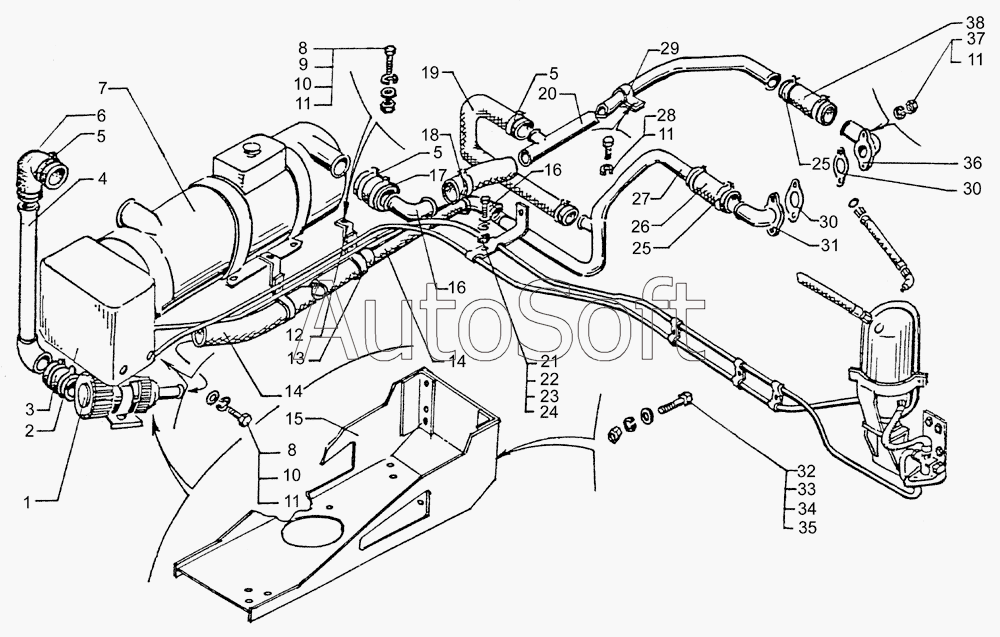

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Подогреватель DBW-300.69.24В
9
9
17
47
12
26
26
5
5
5
19
21
8
8
43
29
34
22
3
36
23
35
10
10
24
11
11
11
11
37
45
40
30
48
16
16
7
28
32
44
20
31
31
2
15
38
46
39
1
6
4
41
25
27
49
13
33
14
14
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Циркуляционный насос | |
| 2 | 6***6 | Кожух | |
| 3 | 6***8 | Шланг | |
| 4 | 6***0 | Трубка от циркуляционного насоса к подогревателю | |
| 5 | 6***8 | Хомут NORMA-TORRO S 20-32/9 | |
| 6 | 6***0 | Угольник | |
| 7 | 6***0 | Подогреватель DBW-300.69.24В. | |
| 8 | 2***6 | Болт М8х1,25х20 | |
| 9 | 2***0 | Гайка М8х1,25 | |
| 10 | 2***8 | Шайба 8 | |
| 11 | 2***5 | Шайба 8,65Г.029 | |
| 12 | 6***7 | Кронштейн | |
| 13 | 6***2 | Хомут | |
| 14 | 6***0 | Шланг | |
| 15 | 6***0 | Кронштейн подогревателя | |
| 16 | 5***0 | Переходник | |
| 17 | 6***9 | Шланг | |
| 18 | 6***5 | Шланг | |
| 19 | 2***6 | Шланг | |
| 20 | 6***0 | Труба левая | |
| 21 | 2***2 | Болт М6х25 | |
| 22 | 2***8 | Гайка М6-6Н | |
| 23 | 2***4 | Шайба 6,4 | |
| 24 | 2***4 | Шайба 6Т | |
| 25 | 6***0 | Шланг от подогревателя к бачку | |
| 26 | 6***0 | Хомут Norma-torro S35-50/12 | |
| 27 | 2***4 | Шланг соединительный заливной трубы | |
| 28 | 6***0 | Трубка к блоку, правая | |
| 29 | 2***0 | Болт М8х30 | |
| 30 | 3***6 | Кляммер | |
| 31 | 2***6 | Прокладка | |
| 32 | 6***2 | Патрубок правый | |
| 33 | 6***0 | Шланг от крана к подогревателю | |
| 34 | 2***6 | Болт М6х45 | |
| 35 | 2***7 | Шайба 12 | |
| 36 | 2***4 | Гайка М12 | |
| 37 | 2***7 | Шайба 12 ОТ | |
| 38 | 6***6 | Кронштейн | |
| 39 | 2***0 | Бачок топливный подогревателя | |
| 40 | 3***1 | Штуцер К1/4"хМ20х1,5 | |
| 41 | 2***1 | Шланг от фильтра двигателя к бачку | |
| 42 | 2***7 | Шланг | |
| 43 | 2***8 | Болт М8х1,25х25 | |
| 44 | 6***3 | Патрубок левый | |
| 45 | 3***9 | Угольник 20х1,5хК1/4" | |
| 46 | 6***8 | Кронштейн | |
| 47 | 6***0 | Кронштейн крана | |
| 48 | 4***0 | Кран ПП6-2 | |
| 49 | 2***4 | Пробка |
