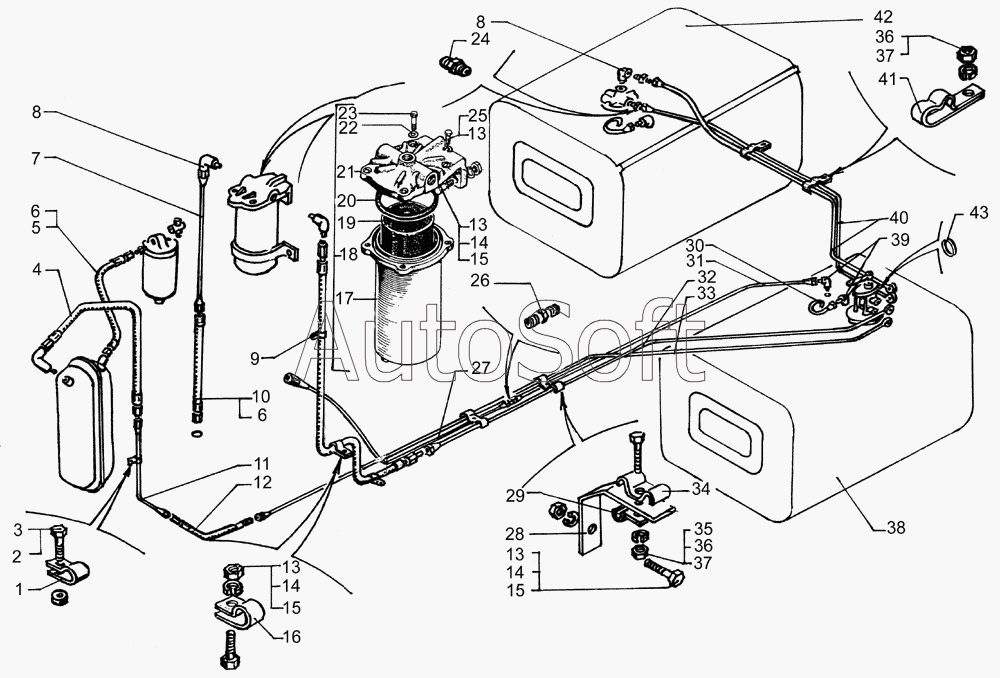

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Топливные баки, топливопроводы и фильтр грубой очистки топлива автомобиля КрАЗ-64431-02
22
42
38
5
9
10
31
27
30
40
7
6
6
11
32
33
12
43
18
17
19
21
20
23
28
29
34
2
35
3
15
15
15
25
36
36
13
13
13
13
37
37
14
14
14
8
8
24
41
26
39
1
9
9
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Кляммер 10 | |
| 2 | 2***8 | Втулка | |
| 3 | 2***6 | Болт М8х1,25х20 | |
| 5 | 6***0 | Топливопровод от фильтра тонкой очистки | |
| 6 | 2***6 | Шайба уплотнительная | |
| 7 | 2***2 | Трубка топливная от фильтра грубой очистки к насосу | |
| 8 | 3***7 | Угольник К1/4"хМ16х1,5 | |
| 9 | 3***0 | Стяжка | |
| 9 | 6***2 | Шланг соединительный | |
| 10 | 2***1 | Шланг соединительный | |
| 11 | 6***5 | Трубка соединительная | |
| 12 | 2***1 | Шланг соединительный | |
| 13 | 2***0 | Гайка М8х1,25 | |
| 14 | 2***5 | Шайба 8,65Г.029 | |
| 15 | 2***8 | Болт М8х1,25х25 | |
| 16 | 3***5 | Кляммер 18,5 | |
| 17 | 2***6 | Корпус фильтра в сборе | |
| 18 | 2***Б | Фильтр топливный грубой очистки в сборе | |
| 19 | 2***8 | Элемент фильтрующий | |
| 20 | 2***А | Прокладка крышки | |
| 21 | 2***0 | Крышка топливного фильтра | |
| 22 | 2***4 | Прокладка пробки | |
| 23 | 2***4 | Пробка фильтра | |
| 24 | 3***2 | Штуцер К1/4"хМ16х1,5 | |
| 25 | 2***0 | Болт М8х30 | |
| 26 | 3***7 | Штуцер М10х1хМ10х1 | |
| 27 | 6***0 | Трубка топливная от форсунки к штуцеру | |
| 28 | 2***2 | Кронштейн крепления трубок | |
| 29 | 2***5 | Скоба 6 | |
| 30 | 6***6 | Сапун | |
| 31 | 6***6 | Трубка топливная от штуцера к левому баку | |
| 32 | 5***9 | Трубка топливная | |
| 33 | 5***7 | Трубка топливная от шланга к распределительному крану | |
| 34 | 6***7 | Скоба 10 трубки | |
| 35 | 2***8 | Болт М6х1х16 | |
| 36 | 2***8 | Гайка М6-6Н | |
| 37 | 2***4 | Шайба 6Т | |
| 38 | 6***9 | Бак топливный левый | |
| 39 | 3***4 | Угольник К1/8"хМ10х1 | |
| 40 | 6***0 | Трубка топливная от правого бака к распределительному крану | |
| 41 | 3***9 | Кляммер | |
| 42 | 6***8 | Бак топливный правый | |
| 43 | 2***4 | Шайба уплотнительная |
