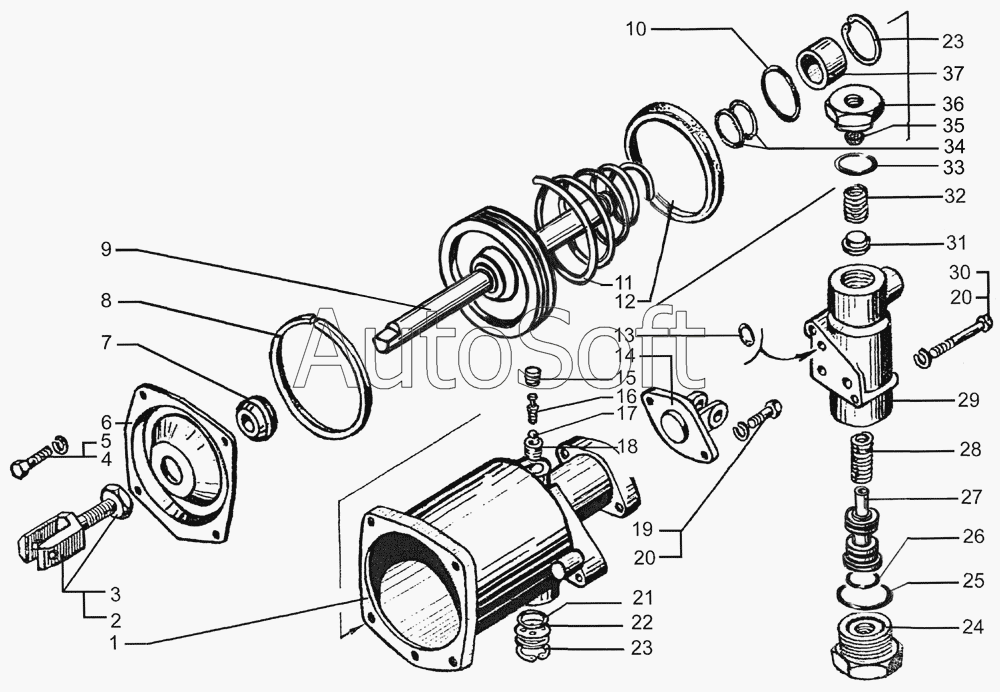

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Пневмогидроусилитель сцепления
11.1602410-20
8
6
2
15
16
14
21
7
34
17
1
18
37
29
27
28
36
24
26
33
25
11
9
31
32
23
23
12
22
13
10
3
19
4
30
20
20
5
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11.1602410-20 | 1***0 | Пневмогидроусилитель | |
| 11.1602460 | 1***0 | Клапан в сборе | |
| 1 | 1***0 | Корпус | |
| 2 | 1***4 | Вилка | |
| 3 | 2***5 | Гайка 2М12х1,25.5.019 | |
| 4 | 2***7 | Болт М6х14,58.019 | |
| 5 | 2***4 | Шайба 6Т | |
| 6 | 1***1 | Крышка | |
| 7 | 1***4 | Грязесъемник | |
| 8 | 1***2 | Опора | |
| 9 | 1***0 | Гидропневмопоршень в сборе | |
| 10 | 1***9 | Кольцо | |
| 11 | 1***9 | Пружина | |
| 12 | 1***9 | Манжета 1-100-3 | |
| 13 | Ч***1 | Кольцо 008-012-25-2-2-3 | |
| 14 | 1***7 | Вилка | |
| 15 | 1***5 | Колпачок | |
| 16 | 1***6 | Штуцер | |
| 17 | 1***0 | Шарик диаметр 3,0 | |
| 18 | 1***2 | Седло штуцера | |
| 19 | 2***8 | Болт М8х1,25х25 | |
| 20 | 2***5 | Шайба 8,65Г.029 | |
| 21 | 1***8 | Кольцо 028-033-30-2-2 | |
| 22 | 1***1 | Окно выпускное | |
| 23 | 1***8 | Кольцо стопорное | |
| 24 | 1***6 | Пробка | |
| 25 | 1***9 | Кольцо | |
| 26 | 1***1 | Кольцо | |
| 27 | 1***2 | Золотник | |
| 28 | 1***1 | Пружина | |
| 29 | 1***1 | Корпус | |
| 30 | 2***9 | Болт М8х55,58.019 | |
| 31 | 1***0 | Клапан воздушный | |
| 32 | 1***5 | Пружина | |
| 33 | 1***8 | Кольцо | |
| 34 | 1***1 | Кольцо | |
| 35 | Ф***р | Фильтр воздушный | |
| 36 | 1***1 | Пробка | |
| 37 | 1***1 | Втулка |
