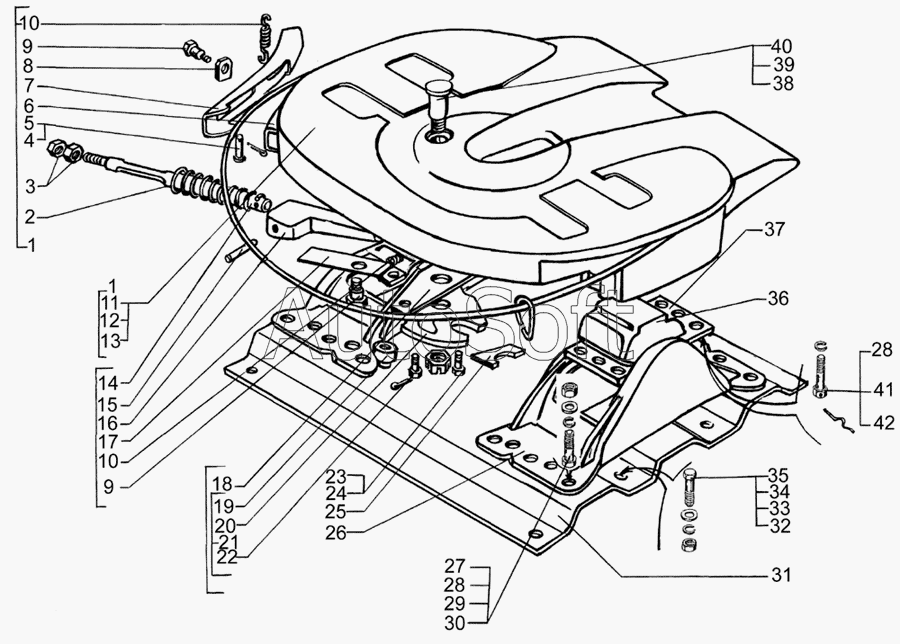

Каталог запасных частей к технике: КрАЗ-64431-02 (2008). Устройство седельно-сцепное
23
22
24
30
3
32
27
39
29
33
8
28
28
34
12
4
38
42
15
5
35
41
19
13
1
1
11
37
31
26
36
21
25
20
64431-2700006-01
16
14
10
10
7
2
6
18
40
17
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6443-3903194 | 6***4 | Табличка | |
| 64431-2700006-01 | 6***1 | Устройство седельно-сцепное с подставкой | |
| 1 | 6***0 | Устройство седельно-сцепное ССУ50-20 в сборе | |
| 2 | 6***6 | Пружина | |
| 3 | 2***1 | Гайка М16х1,5 | |
| 4 | 2***8 | Шплинт 3,2х16 | |
| 5 | 2***5 | Палец 10х48 | |
| 6 | 6***2 | Опора | |
| 7 | 6***0 | Рукоятка | |
| 8 | 6***0 | Планка предохранительная | |
| 9 | 6***9 | Ось | |
| 10 | 6***3 | Пружина | |
| 11 | 6***8 | Седло | |
| 12 | 2***3 | Заклепка 3х14 | |
| 13 | 6***9 | Устройство седельно-сцепное с направляющей подвески шлангов в сборе | |
| 14 | 6***2 | Шток | |
| 15 | 2***5 | Штифт | |
| 16 | 6***8 | Кулак | |
| 17 | 6***8 | Защелка | |
| 18 | 6***6 | Крышка | |
| 19 | 6***0 | Опора | |
| 20 | 6***7 | Захват задний | |
| 21 | 6***5 | Захват задний в сборе | |
| 22 | 2***5 | Болт М10х1,5х20 | |
| 23 | 2***8 | Шайба 14,2 | |
| 24 | 2***5 | Болт М14х30 | |
| 25 | 6***6 | Захват передний | |
| 26 | 6***1 | Кронштейн | |
| 27 | 2***1 | Гайка М16х1,5 | |
| 28 | 2***9 | Шайба 16 ОТ | |
| 29 | 2***7 | Шайба 16 | |
| 30 | 2***8 | Болт М16х1,5х55 | |
| 31 | 6***0 | Подставка | |
| 32 | 2***5 | Гайка М20х1,5 | |
| 33 | 2***9 | Шайба 20 | |
| 34 | 2***1 | Шайба 20,5 | |
| 35 | 3***7 | Болт М20х1,5х47 | |
| 36 | 6***0 | Подушка | |
| 37 | 6***6 | Кронштейн в сборе | |
| 38 | 2***1 | Шплинт 5х45 | |
| 39 | 2***0 | Гайка М24х2 | |
| 40 | 6***5 | Палец | |
| 41 | 3***6 | Болт М16х45 | |
| 42 | 2***6 | Шплинт 1,6х300 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
