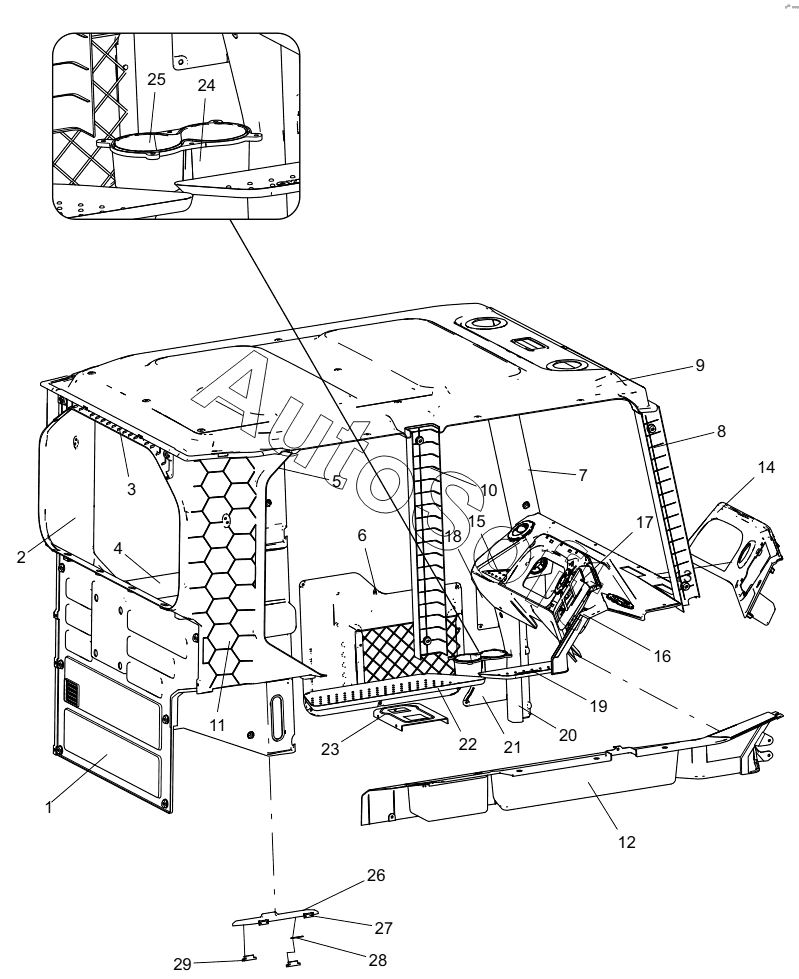

Каталог запасных частей к технике: XCMG XDR80T (2021). 331404002 INTERIOR ASSEMBLY
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | BACK PANEL | |
| 2 | 8***4 | LEFT C-COLUMN GUARD | |
| 3 | 8***8 | REAR SEALING PLATE | |
| 4 | 8***1 | LEFT REAR PANEL | |
| 5 | 8***7 | LEFT B-COLUMN GUARD | |
| 6 | 8***5 | DOOR GUARD PLATE ASSEMBLY | |
| 7 | 8***4 | LEFT A-COLUMN GUARD | |
| 8 | 8***7 | RIGHT A-COLUMN GUARD | |
| 9 | 8***9 | PROFILED CEILING | |
| 10 | 8***1 | RIGHT B-COLUMN GUARD | |
| 11 | 8***4 | RIGHT C-COLUMN GUARD | |
| 12 | 8***5 | DEPUTY INSTRUMENT DESK | |
| 13 | 8***5 | INSTRUMENT DESK | |
| 14 | 8***8 | INSTRUMENT MOUNTING PLATE | |
| 15 | 8***7 | TRIANGLE RUBBER PAD | |
| 16 | 8***8 | ROUND AIR INLET | |
| 17 | 8***1 | ELECTRICAL MOUNTING PLATE | |
| 18 | 8***4 | LOCK BODY ACCESS PANEL | |
| 19 | 8***1 | SHORT RUBBER PAD | |
| 20 | 8***9 | LOWER GUARD | |
| 21 | 8***9 | DOOR LOCK GUARD | |
| 22 | 8***5 | LONG RUBBER PAD | |
| 23 | 8***8 | OPERATING TABLE COVER PLATE | |
| 24 | 8***5 | CUP HOLDER | |
| 25 | 8***0 | CUP HOLDER RUBBER PAD | |
| 26 | 8***7 | STORAGE BOX COVER | |
| 27 | 8***2 | HINGE | |
| 28 | 8***6 | PASTER | |
| 29 | 8***4 | MAGNET BLOCK |
