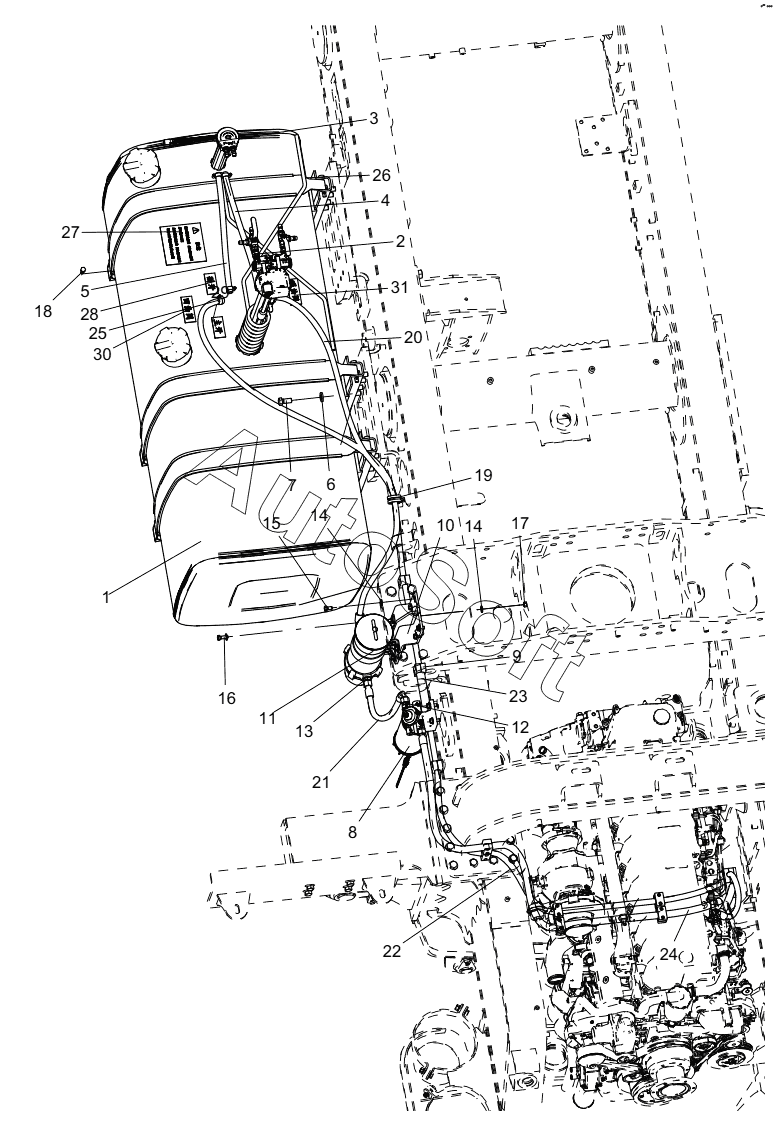

Каталог запасных частей к технике: XCMG XDR80T (2021). 331406168 FUEL SYSTEM
16
31
30
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | FUEL TANK ASSEMBLY 32 | |
| 2 | 8***5 | WATER-HEATING SENSOR | |
| 3 | 8***6 | FUEL SENSOR | |
| 4 | 8***1 | OIL PIPE ASSEMBLY | |
| 5 | 8***1 | OIL PIPE ASSEMBLY | |
| 6 | 8***6 | Шайба | |
| 7 | 8***9 | Bolt | |
| 8 | 8***8 | DIESEL PRE-FILTERING | |
| 9 | 8***7 | PIPE CLIP | |
| 10 | 3***6 | OIL-WATER SEPARATOR BRACKET ASSEMBLY | |
| 11 | 8***9 | PRE-FUEL FILTER ELEMEMT | |
| 12 | 8***1 | END STRAIGHT COUPLING | |
| 13 | 8***1 | END STRAIGHT COUPLING | |
| 14 | 8***3 | WASHER 10 | |
| 15 | 8***5 | Bolt | |
| 16 | 8***6 | Bolt | |
| 17 | 8***0 | Гайка M10 | |
| 18 | 8***0 | Bolt | |
| 19 | 8***7 | RUBBER SLEEVE HOOP | |
| 20 | 8***0 | DIESEL HOSE | |
| 21 | 8***1 | DIESEL HOSE | |
| 22 | 8***8 | OIL PIPE ASSEMBLY | |
| 23 | 9***3 | PLASTIC SHEATH | |
| 24 | 8***3 | DIESEL HOSE | |
| 25 | 8***4 | Clamp | |
| 26 | 3***4 | INNER DIAMETER OF BREATHER PIPE d6x3.5-850 | |
| 27 | 3***3 | DOUBLE CAVITY OIL TANK OPERATION MARK | |
| 28 | 3***4 | OIL TANK OPERATION MARK I | |
| 29 | 3***5 | OIL TANK OPERATION MARK II | |
| 30 | 3***6 | OIL TANK OPERATION MARK III | |
| 31 | 3***7 | OIL TANK OPERATION MARK IV |
