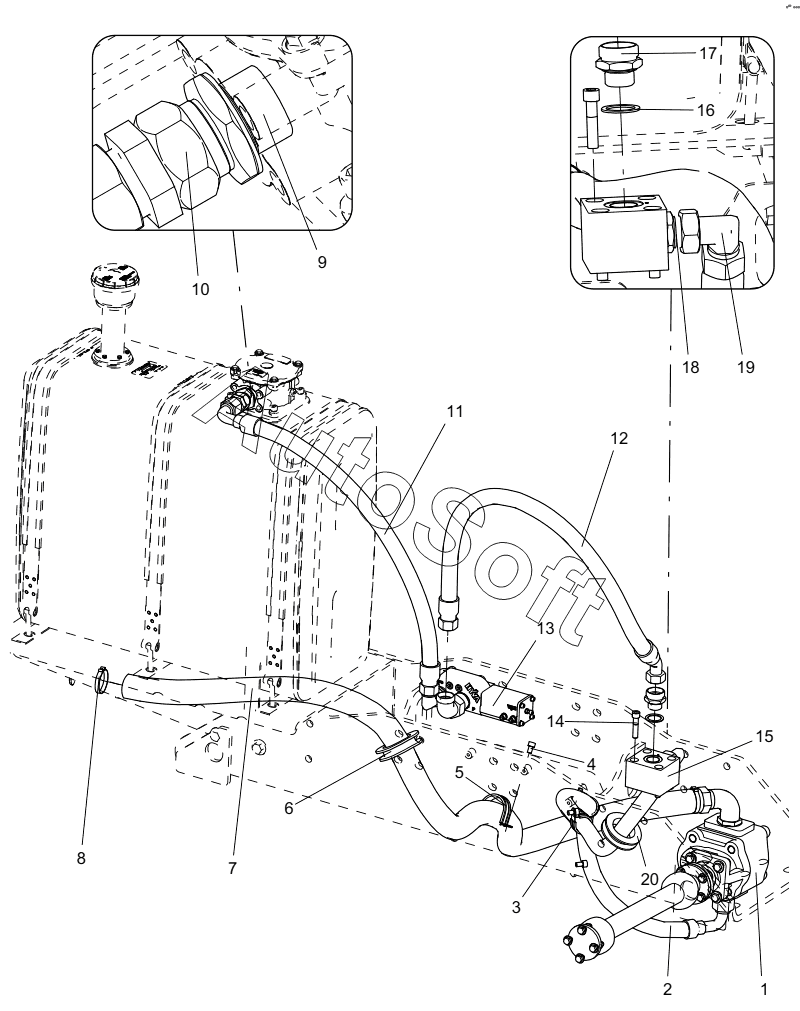

Каталог запасных частей к технике: XCMG XDR80T (2021). 331407389 LIFTING SYSTEM HYDRAULIC ASSEMBLY
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | LIFTING PUMP COMPONENT | |
| 2 | 8***3 | HOSE ASS'Y | |
| 3 | 8***7 | RUBBER SLEEVE HOOP | |
| 4 | 8***4 | SCREW M10x16 | |
| 5 | 8***4 | RUBBER SLEEVE HOOP | |
| 6 | 3***0 | HOSE COVER | |
| 7 | 8***9 | CLOTH INSERTED HOSE | |
| 8 | 8***6 | HOOP LP28 | |
| 9 | 8***7 | CONNECTOR | |
| 10 | 8***5 | CONNECTOR | |
| 11 | 8***7 | HOSE ASS'Y | |
| 12 | 8***5 | HIGH PRESSURE HOSE G1-HP-16-1200-00-135 | |
| 13 | 3***8 | LIFT VALVE ASSEMBLY | |
| 14 | 8***2 | Болт | |
| 15 | 3***2 | SHUNT BLOCK | |
| 16 | 8***5 | COMBINATION MAT | |
| 17 | 8***4 | 1”UNION | |
| 18 | 8***4 | Fitting | |
| 19 | 8***4 | Fitting | |
| 20 | 3***1 | HOSE COVER |
