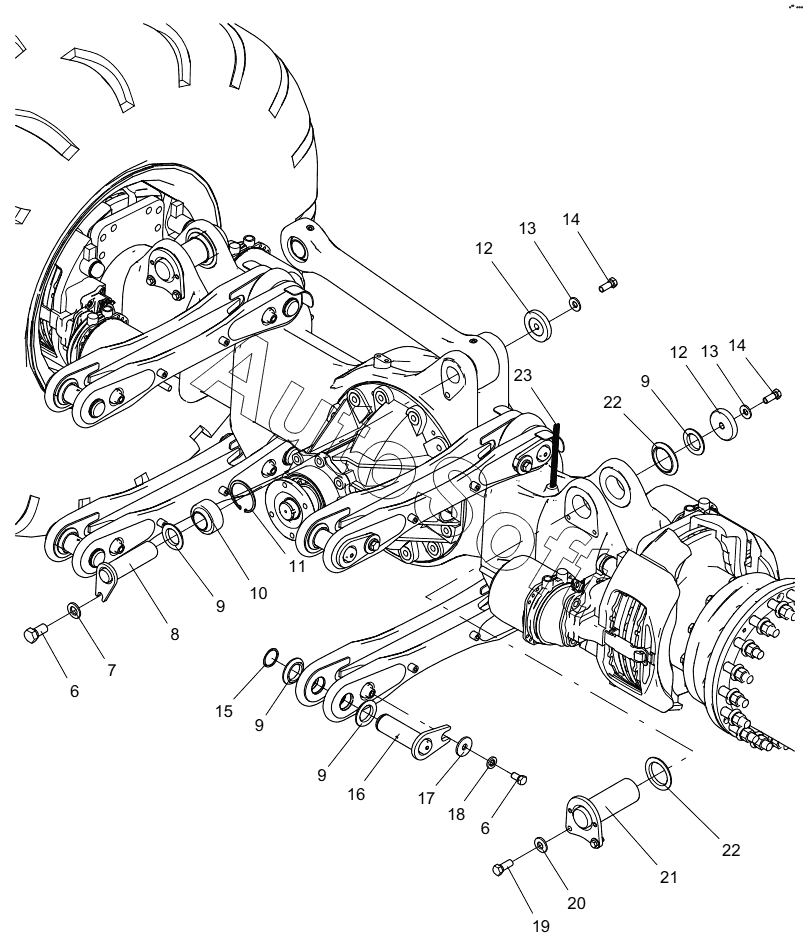

Каталог запасных частей к технике: XCMG XDR80T (2021). 331403598 REAR AXLE ASSEMBLY
15
23
22
22
21
20
19
18
17
16
6
6
14
14
13
13
12
12
11
10
9
9
9
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | 8***7 | BOLT M16x30 | |
| 7 | 8***5 | Washer | |
| 8 | 3***2 | PIN ASSEMBLY | |
| 9 | 3***3 | SPACER SLEEVE | |
| 10 | 8***8 | OSCILLATING BEARING GEG50ES-2RS | |
| 11 | 8***9 | SNAP RING 90x3 | |
| 12 | 3***0 | RETAINER | |
| 13 | 8***7 | WASHER 16 | |
| 14 | 8***2 | Болт | |
| 15 | 8***8 | SNAP RING 50x2 | |
| 16 | 3***1 | PIN ASSEMBLY | |
| 17 | 8***7 | WASHER 16 | |
| 18 | 8***6 | Шайба | |
| 19 | 8***2 | Bolt | |
| 20 | 8***4 | WASHER 12 | |
| 21 | 3***5 | PIN ASSEMBLY | |
| 22 | 3***5 | SPACER SLEEVE | |
| 23 | 8***3 | WRAPPING BELT |
