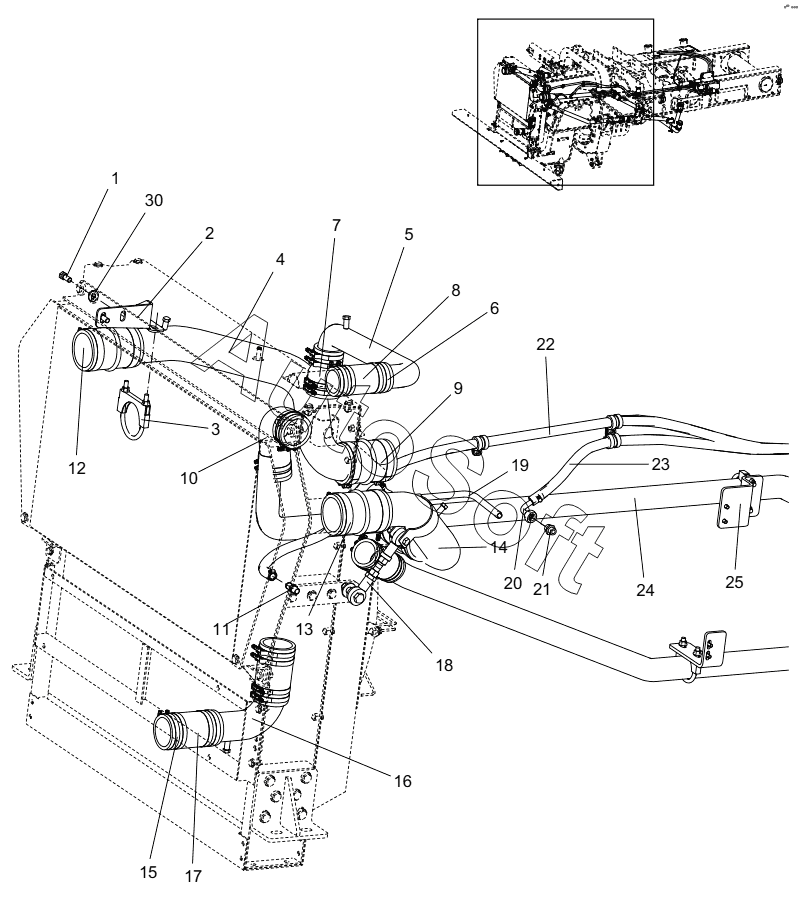

Каталог запасных частей к технике: XCMG XDR80T (2021). 331403894 COOLING SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Bolt | |
| 2 | 3***8 | INTAKE PIPE FIXING BRACKET | |
| 3 | 8***4 | U TYPE CLAMP | |
| 4 | 3***5 | INTERCOOLER AIR INTAKE STEEL PIPE | |
| 5 | 3***2 | INLET PIPE | |
| 6 | 8***9 | SPIRAL CLAMP | |
| 7 | 3***0 | INLET WATER JOINT | |
| 8 | 3***3 | WATER INLET PIPE JOINT | |
| 9 | 3***1 | AIR OUTLET JOINT | |
| 10 | 3***2 | RETURN WATER HOSE | |
| 11 | 8***2 | WARM-AIR RETURN WATER JOINT | |
| 12 | 3***5 | INTERCOOLING PIPE CONNECTOR | |
| 13 | 8***7 | HOOP | |
| 14 | 3***6 | INTERCOOLING INTAKE PIPE | |
| 15 | 8***6 | SPIRAL CLAMP | |
| 16 | 3***8 | OUTLET PIPE | |
| 17 | 3***7 | OUTLET PIPE CONNECTOR | |
| 18 | 3***0 | INTAKE SUPPORT ASSEMBLY | |
| 19 | 8***1 | WARM-AIR WATER INLET PIPE | |
| 20 | 8***3 | WARM-AIR WATER CONNECTOR | |
| 21 | 8***0 | TRANSIT JOINT | |
| 22 | 3***9 | WATER PIPE L=2510 | |
| 23 | 3***1 | WATER PIPE L=1800 | |
| 24 | 3***4 | OUTLET PIPE | |
| 25 | 3***6 | WATER PIPE BRACKET | |
| 30 | 8***4 | WASHER 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
