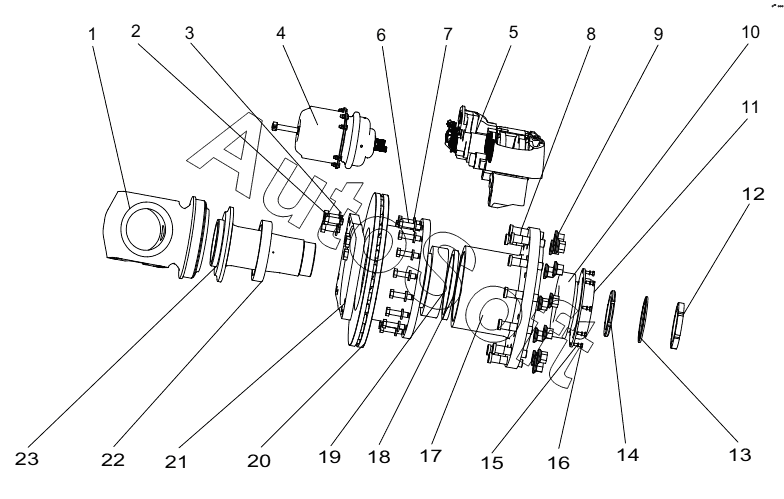

Каталог запасных частей к технике: XCMG XDR80T (2021). 331403333 RIGHT FRONT WHEEL ASSEMBLY
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | RIGHT KNUCKLE ARM SEAT | |
| 2 | 8***6 | BOLT M20x1.5x60 | |
| 3 | 8***7 | Шайба | |
| 4 | 8***3 | CHAMBER27/30 | |
| 5 | 8***2 | AIR PRESSURE DISC BRAKE ASSEMBLY | |
| 6 | 8***6 | BOLT M16x1.5x55 | |
| 7 | 8***6 | Шайба | |
| 8 | 8***7 | BOLTM24x1.5x90 | |
| 9 | 8***6 | NUTM24x1.5 | |
| 10 | 8***9 | BEARING | |
| 11 | 8***5 | COVER | |
| 12 | 8***4 | THICK LOCKING NUT M110x1.5 | |
| 13 | 8***5 | SUPPORT SHAFT WASHER | |
| 14 | 8***3 | LOCK NUTM110x1.5 | |
| 15 | 8***9 | Bolt | |
| 16 | 8***4 | WASHER 8 | |
| 17 | 8***1 | FRONT AXLE HUB | |
| 18 | 8***7 | OIL SEAL | |
| 19 | 8***3 | BEARING 32224 | |
| 20 | 8***1 | FRONT AXLE BRAKE DISC | |
| 21 | 8***8 | BRAKE CLAMP BRACKET | |
| 22 | 8***5 | SEAL SEAT | |
| 23 | 8***5 | SUPPORT SHAFT |
