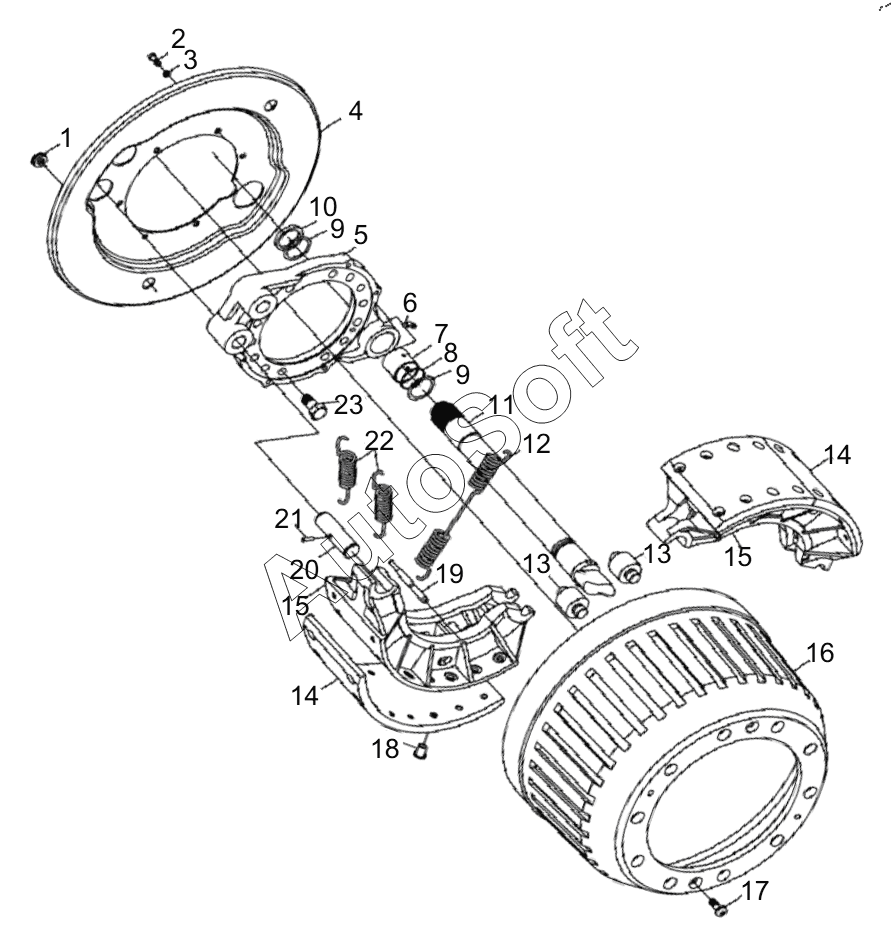

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459312149 REAR BRAKE ASSEMBLY
1
2
3
4
4
5
7
8
9
9
10
11
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | THE SEALING PLUG | |
| 2 | 8***8 | BOLTM8Ч16 | |
| 3 | 8***8 | WASHER8 | |
| 4 | 4***0 | DUST CAP | |
| 4 | 4***1 | DUST CAP | |
| 5 | 4***2 | BACKING PLATE | |
| 7 | 4***7 | BUSH | |
| 8 | 4***8 | O-SHAPE RING SEAL | |
| 9 | 4***9 | ADDITIONAL GASKETS | |
| 10 | 4***0 | AN ELASTIC RETAINER FOR SHAFT | |
| 11 | 4***7 | BRAKE CAMSHAFT | |
| 11 | 4***8 | BRAKE CAMSHAFT | |
| 12 | 4***6 | RETURN SPRING | |
| 13 | 4***1 | TROLLEY | |
| 14 | 4***3 | BREAK FRICTION PLATE | |
| 15 | 4***8 | BRAKE SHOE | |
| 16 | 4***4 | BRAKE DRUM | |
| 17 | 4***4 | CROSS GROOVED COUNTERSUNK HEAD SCREW | |
| 18 | 4***0 | RIVET | |
| 19 | 4***7 | RETURN SPRING PIN | |
| 20 | 4***3 | SUB PIN | |
| 21 | 4***4 | ELASTIC CYLINDRICAL PIN | |
| 22 | 4***8 | RETURN SPRING | |
| 23 | 4***3 | INSIDE HEXAGONAL CYLINDER HEAD BOLT |
