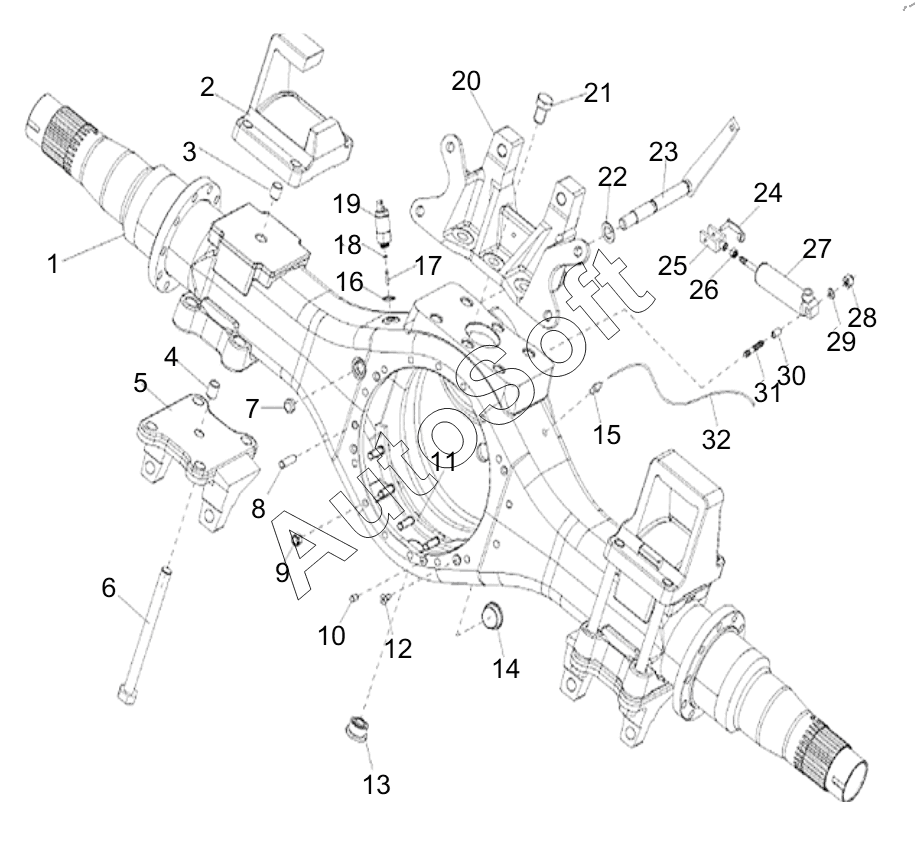

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459312213 INTERMEDIATE BRIDGE SHELL ASSEMBLY AND RELATED PARTS
25
18
19
20
21
21
22
23
24
17
26
27
28
29
30
31
32
7
1
2
2
3
4
5
5
6
1
8
9
10
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | THROUGH DRIVE AXLE HOUSING ASSEMBLY | |
| 1 | 4***6 | MIDDLE AXLE HOUSING ASSEMBLY | |
| 2 | 4***3 | REAR PLATE SPRING LEFT FRONT BRACKET | |
| 2 | 4***4 | RIGHT FRONT BRACKET FOR REAR PLATE SPRING | |
| 3 | 4***0 | PIN | |
| 4 | 4***1 | CYLINDRICAL PIN–PINGB119 A20x24 | |
| 5 | 4***7 | LEFT BRACKET | |
| 5 | 4***8 | RIGHT BRACKET | |
| 6 | 4***8 | HEXAGON HEAD BOLT | |
| 7 | 4***3 | CUP PLUG | |
| 8 | 4***8 | DOUBLE END STUDS–M12-M12x1.5x30 DIN939-8.8ZN | |
| 9 | 4***4 | SINCE LOCK NUT | |
| 10 | 4***5 | CYLINDRICAL PIN | |
| 13 | 4***8 | MAGNETIC PLUG ASSEMBLY | |
| 14 | 4***7 | HEXAGON SOCKET PLUG WITH TAPER THREAD | |
| 15 | 4***9 | UNION | |
| 16 | 4***1 | SEALING WASHER | |
| 17 | 4***0 | PIN | |
| 18 | 4***1 | ROUNDWIRE SNAP RINGS FOR SHAFT | |
| 19 | 4***8 | PRESSURE SWITCH ASSEMBLY | |
| 20 | 4***2 | CHAMBER BRACKET ASSEMBLY | |
| 21 | 4***6 | HEXAGON HEAD BOLT | |
| 21 | 4***7 | HEXAGON HEAD BOLT | |
| 22 | 4***8 | TYPE O RING | |
| 23 | 4***9 | JOYSTICK ASSEMBLY | |
| 24 | 4***0 | ES FLAT PIN | |
| 25 | 4***1 | FORK ARTICULATED | |
| 26 | 4***2 | HEXAGONAL THIN NUT | |
| 27 | 4***5 | WORKING CYLINDER | |
| 28 | 8***8 | ALL METAL HEXAGON LOCK NUT, MODEL 2 | |
| 29 | 8***8 | WASHER 8 | |
| 30 | 4***1 | INTERVAL BUSHING | |
| 31 | 4***4 | DOUBLE END STUDS | |
| 32 | 4***7 | POLYAMIDE TUBE PA11-6Ч1 QC/T80-1993 |
