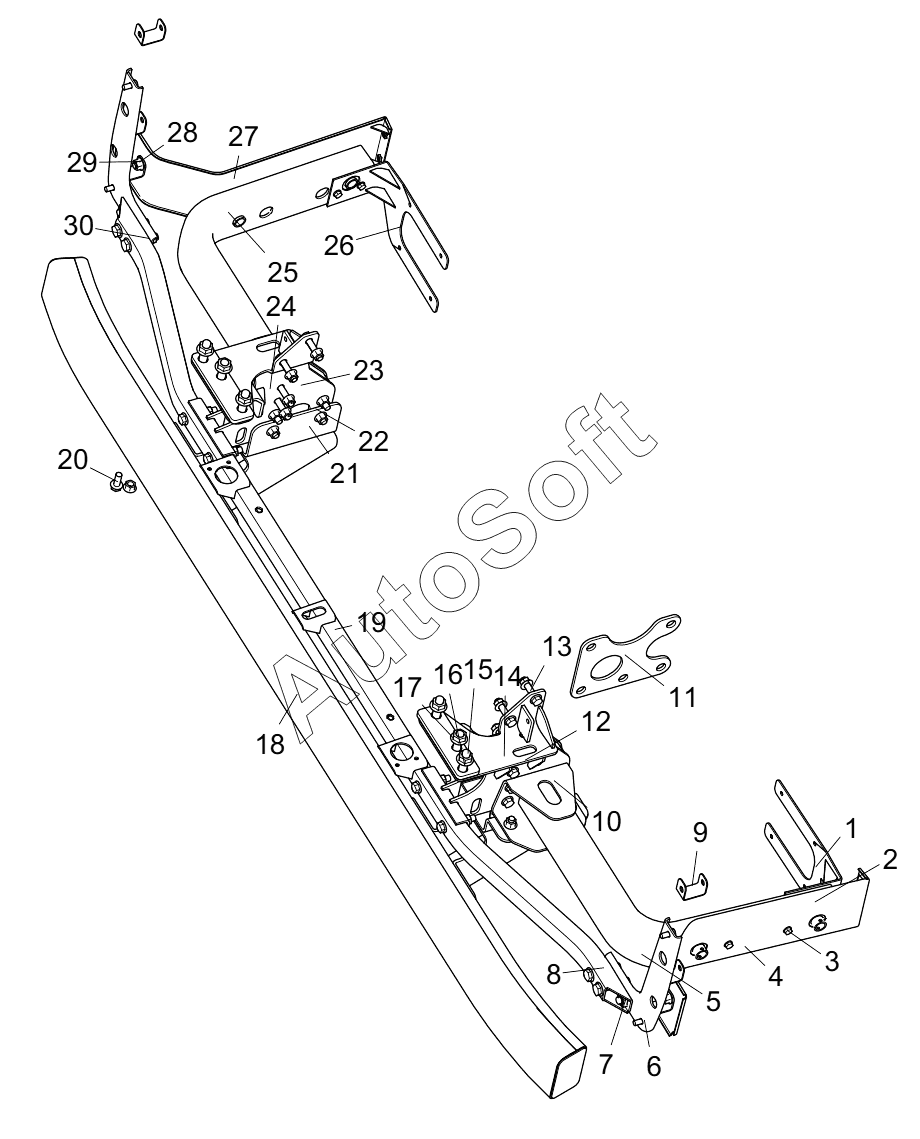

Каталог запасных частей к технике: XCMG XGA3250d2WC. 452809464 ANTI-COLLISION BEAM DEVICE DIAGRAM-EASY
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | LEFT FIXED FORK ASSEMBLY | |
| 2 | 8***8 | HEXAGON FLANGE FACE BOLT | |
| 3 | 4***3 | LEFT GUARD WELDING ASSEMBLY | |
| 4 | 4***6 | LEFT STEP SUPPORT PIPE WELDING ASSEMBLY | |
| 5 | 4***5 | LEFT FRONT GUARD CONNECTING PLATE WELDING ASSEMBLY | |
| 6 | 8***9 | HEXAGON FLANGE FACE BOLT | |
| 7 | 8***7 | HEXAGON FLANGE FACE BOLT | |
| 8 | 8***4 | HEXAGON FLANGE FACE BOLTS WITH FINE TEETH | |
| 9 | 4***9 | FRONT COVER PLATE SUPPORT I | |
| 10 | 4***4 | FRONT LOWER PROTECTION UPPER CONNECTING BRACKET WELDING ASSEMBLY | |
| 11 | 4***4 | STEERING MOUNT BASE PLATE | |
| 12 | 4***4 | LEFT CONNECTING BRACKET ASSEMBLY | |
| 13 | 8***3 | HEXAGON FLANGE FACE BOLT | |
| 14 | 8***6 | HEXAGON FLANGE FACE BOLT | |
| 15 | 8***6 | HEXAGON FLANGE SURFACE NUT | |
| 16 | 8***9 | HEXAGON FLANGE FACE BOLT | |
| 17 | 4***6 | CONNECTING SUPPORT BASE PLATE | |
| 18 | 4***5 | FRONT AND LOWER PROTECTIVE WELDING ASSEMBLY | |
| 19 | 4***8 | ANTI COLLISION BEAM SUPPORT BLOCK WELDING ASSEMBLY | |
| 20 | 8***2 | HEXAGON FLANGE FACE BOLT | |
| 21 | 8***7 | HEXAGON FLANGE FACE BOLT | |
| 22 | 8***1 | HEXAGON FLANGE FACE BOLT | |
| 23 | 8***1 | HEXAGON CHIP REMOVAL NUT WITH FLANGE | |
| 24 | 4***5 | RIGHT CONNECTING BRACKET ASSEMBLY | |
| 25 | 4***7 | WELDING ASSEMBLY OF RIGHT STEP SUPPORT PIPE | |
| 26 | 4***3 | RIGHT FIXED FORK ASSEMBLY | |
| 27 | 4***2 | WELDING ASSEMBLY OF RIGHT GUARD BOARD | |
| 28 | 4***4 | WELDING ASSEMBLY OF RIGHT FRONT GUARD CONNECTING PLATE | |
| 29 | 8***1 | HEXAGON FLANGE FACE BOLT | |
| 30 | 8***9 | HEXAGON CHIP REMOVAL NUT WITH FLANGE |
