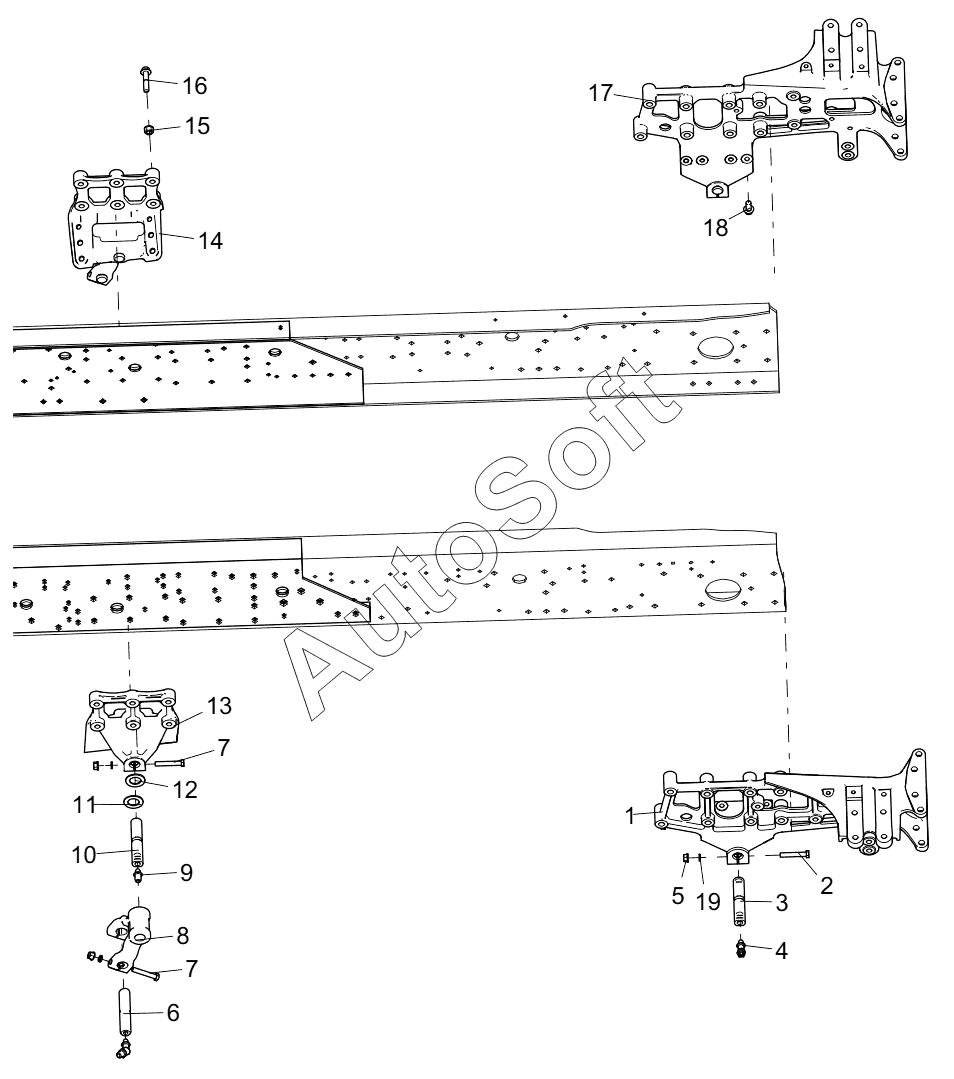

Каталог запасных частей к технике: XCMG XGA3250d2WC. 452900382 FRONT LEAF SPRING BRACKET ASSEMBLY
10
19
18
17
16
15
14
13
12
11
1
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | FIXED END BRACKET (RIGHT) - FRONT SUSPENSION | |
| 2 | 8***3 | HEXAGON HEAD BOLT-FINE THREAD | |
| 3 | 4***4 | STEEL PLATE SPRING PIN - FOR FIXING END BRACKET | |
| 4 | 8***2 | BENDING GREASE NOZZLE | |
| 5 | 8***1 | TYPE 1 HEXAGON NUT - FINE TEETH | |
| 6 | 4***2 | STEEL PLATE SPRING PIN FOR LIFTING LUG | |
| 7 | 4***1 | POSITIONING BOLT OF SPRING PIN | |
| 8 | 4***6 | LIFTING LUG WITH SLEEVE ASSEMBLY - REAR SUSPENSION | |
| 9 | 8***1 | STRAIGHT-THROUGH TYPE GREASE NOZZLE | |
| 10 | 4***8 | LIFTING LUG PIN - FOR LIFTING LUG BRACKET | |
| 11 | 4***7 | SIDE WASHER | |
| 12 | 4***3 | SIDE WASHER | |
| 13 | 4***7 | LIFTING LUG BRACKET (RIGHT) - FRONT SUSPENSION | |
| 14 | 4***6 | LIFTING LUG BRACKET (LEFT) - FRONT SUSPENSION | |
| 15 | 8***5 | HEXAGON FLANGE LOCK NUT | |
| 16 | 8***7 | HEXAGON FLANGE FACE BOLT | |
| 17 | 4***4 | FIXED END BRACKET (LEFT) - FRONT SUSPENSION | |
| 18 | 8***9 | HEXAGON FLANGE FACE BOLT | |
| 19 | 8***6 | WASHER 12 |
