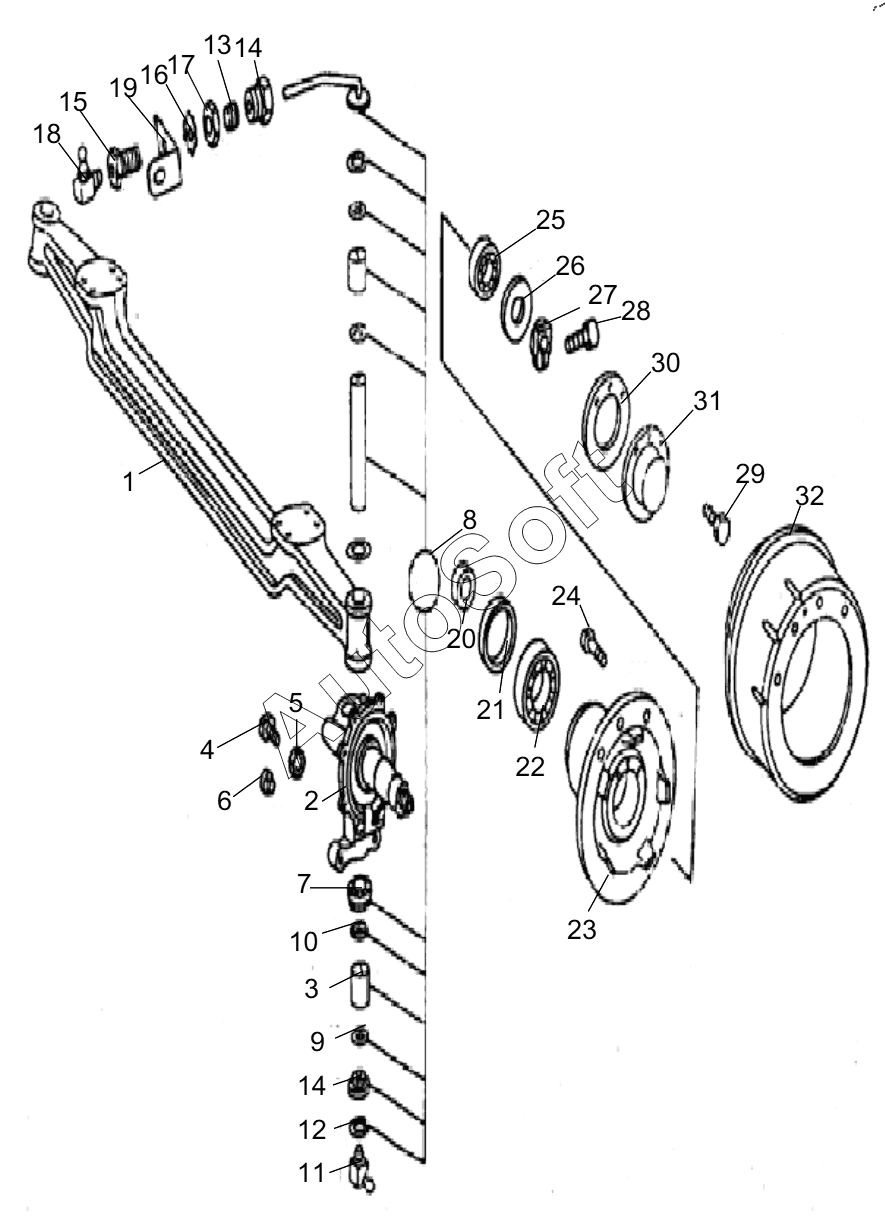

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459313290 FRONT AXLE BODY AND RELATED PARTS
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
9
2
3
3
4
5
6
7
8
1
10
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | FRONT AXLE BODY | |
| 2 | 4***1 | STEERING KNUCKLE | |
| 3 | 4***2 | STEERING KNUCKLE BUSHING | |
| 3 | 4***3 | STEERING KNUCKLE BUSHING | |
| 4 | 4***5 | LIMIT BOLT ASSEMBLY | |
| 5 | 4***0 | STEERING KNUCKLE ADJUSTING PAD | |
| 6 | 4***4 | STEERING KNUCKLE PLUG | |
| 7 | 4***6 | THRUST TAPERED ROLLER BEARING | |
| 8 | 4***7 | FLANGED SWIVEL ASSEMBLY | |
| 9 | 4***8 | STEERING KNUCKLE SEALING RING | |
| 10 | 4***9 | STEERING KNUCKLE SEALING RING | |
| 10 | 4***0 | STEERING KNUCKLE SEALING RING | |
| 11 | 4***2 | LUBRICATING TUBING CONNECTOR | |
| 12 | 4***3 | ELASTIC RING | |
| 13 | 4***4 | BICONICAL RING | |
| 14 | 4***0 | PROTECTIVE COVER ASSEMBLY WITH LUBRICATING OIL PIPE | |
| 15 | 4***5 | ISOLATION SLEEVE | |
| 16 | 4***4 | TOOTHED WASHER | |
| 17 | 4***6 | LOCKING BOLT | |
| 18 | 4***6 | GREASE FITTING | |
| 19 | 4***7 | BRACKET | |
| 20 | 4***8 | THRUST RING | |
| 21 | 4***7 | RADIAL SHAFT SEALING RING | |
| 22 | 4***1 | TAPERED ROLLER BEARING | |
| 23 | 4***7 | END COVER ASSEMBLY | |
| 24 | 4***8 | TIRE BOLT | |
| 25 | 4***2 | TAPERED ROLLER BEARING | |
| 26 | 4***0 | THRUST WASHER | |
| 27 | 4***0 | LOCK NUT | |
| 28 | 4***2 | BOLT | |
| 29 | 4***1 | HEXAGON BOLT | |
| 30 | 4***0 | WASHER | |
| 31 | 4***3 | HUB CAP | |
| 32 | 4***2 | BRAKE DRUM |
