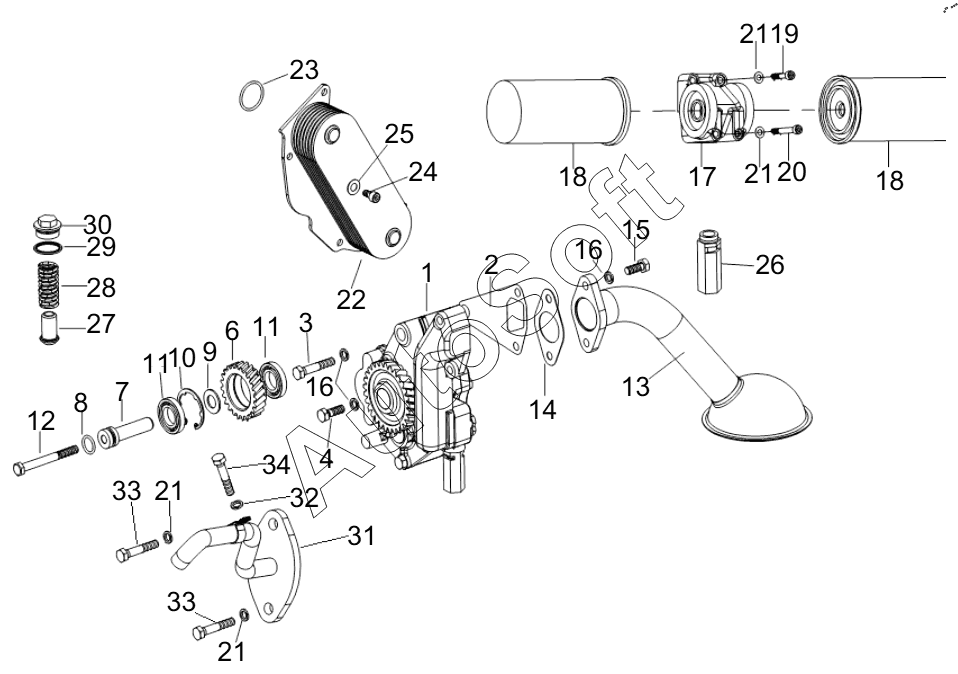

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459321271 OIL PUMP AND FILTER PART
27
19
20
21
21
21
21
22
23
24
25
26
18
18
28
29
30
31
32
33
33
34
1
17
16
16
15
14
13
12
11
11
10
9
8
7
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | DOUBLE STAGE OIL PUMP ASSEMBLY | |
| 2 | 4***6 | OIL PUMP GASKET | |
| 3 | 4***2 | HEXAGON HEAD BOLT | |
| 4 | 4***3 | HEXAGON HEAD BOLT | |
| 6 | 4***7 | INTERMEDIATE GEAR FOR OIL PUMP | |
| 7 | 4***7 | INTERMEDIATE GEAR SHAFT | |
| 8 | 4***4 | SEAL RING | |
| 9 | 4***6 | THE SPACER RING | |
| 10 | 4***5 | RETAINING RINGS FOR HOLES WITH CONVEX TEETH | |
| 11 | 4***9 | CENTRIPETAL BALL BEARINGS | |
| 12 | 4***6 | HEXAGON HEAD BOLT | |
| 13 | 4***6 | COLLECTING FILTER ASSEMBLY | |
| 14 | 4***7 | MAT | |
| 15 | 4***9 | HEXAGON HEAD BOLT | |
| 16 | 4***1 | SPRING WASHER | |
| 17 | 4***2 | OIL FILTER BASE ASSEMBLY | |
| 18 | 4***8 | ROTARY OIL FILTER ASSEMBLY | |
| 19 | 4***8 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW | |
| 20 | 4***9 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW | |
| 21 | 4***3 | CORRUGATED ELASTIC WASHER | |
| 22 | 4***9 | OIL COOLER | |
| 23 | 4***0 | SEAL RING | |
| 24 | 4***8 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW | |
| 25 | 4***2 | FLAT WASHER | |
| 26 | 4***3 | MAIN OIL CHANNEL PRESSURE LIMITING VALVE ASSEMBLY | |
| 27 | 4***8 | SAFETY VALVE | |
| 28 | 4***8 | RELIEF VALVE SPRING | |
| 29 | 4***0 | COMPOSITE GASKET | |
| 30 | 4***7 | LIGHT WEIGHT HEXAGONAL HEAD CYLINDRICAL PLUG | |
| 31 | 4***9 | SUCTION TUBING ASSEMBLY | |
| 32 | 4***0 | WASHER | |
| 33 | 4***1 | HEXAGON HEAD BOLT | |
| 34 | 8***9 | BOLTM6X20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
