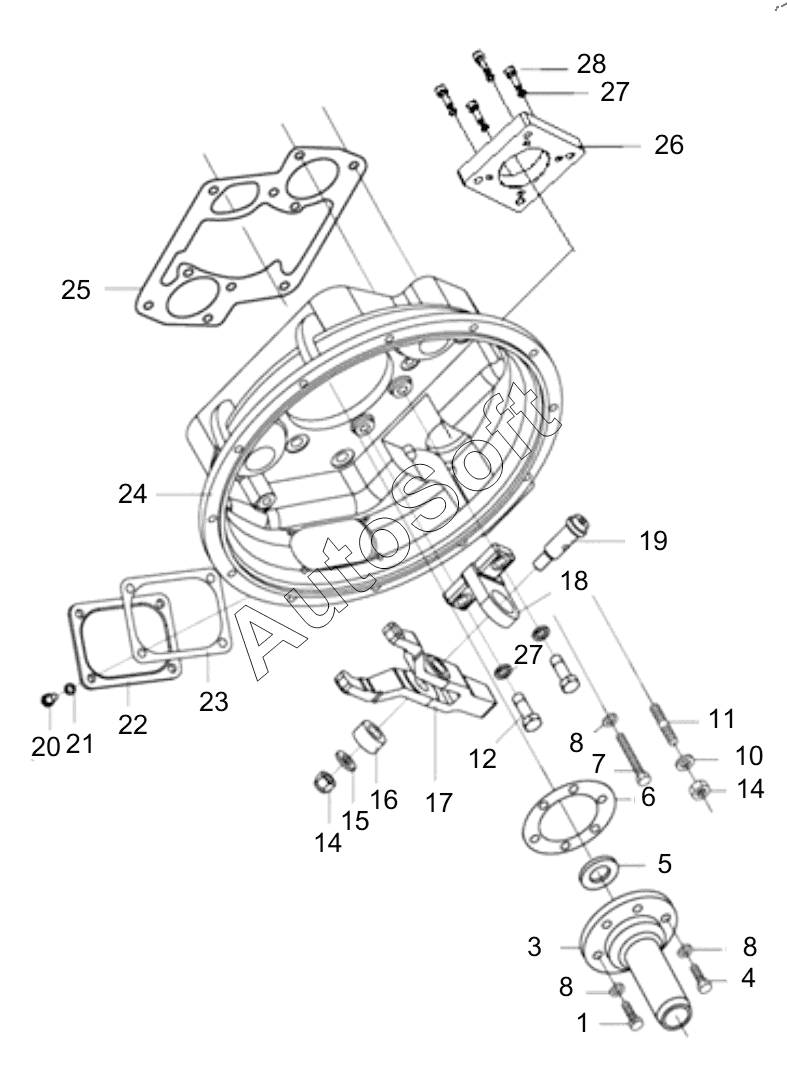

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459320402 CLUTCH HOUSING AND DISENGAGING ASSEMBLY
16
28
27
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
12
11
10
8
8
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | HEXAGONAL HEAD WITH HOLE BOLT | |
| 3 | 4***6 | A SHAFT BEARING COVER | |
| 4 | 8***4 | Bolt | |
| 5 | 4***3 | SKELETON OIL SEAL ASSEMBLY | |
| 6 | 4***2 | ONE SHAFT BEARING COVER GASKET | |
| 7 | 4***4 | SMALL HEXAGON HEAD BOLT M12Ч 90 | |
| 8 | 4***3 | SPRING WASHER10 | |
| 10 | 4***2 | WASHER16 | |
| 11 | 4***8 | STUD | |
| 12 | 4***9 | SMALL HEXAGON HEAD BOLT M16Ч45 | |
| 14 | 4***9 | HEX NYLON RING LOCK NUTM16Ч1.5 | |
| 15 | 4***5 | MAT | |
| 16 | 4***1 | OSCILLATING BEARING | |
| 17 | 4***8 | FORK | |
| 18 | 4***2 | T-TYPE PLATE | |
| 19 | 4***1 | FORK SHAFT | |
| 20 | 8***0 | HEXAGON HEAD BOLT | |
| 21 | 4***0 | SPRING WASHER | |
| 22 | 4***7 | CLUTCH HAND HOLE COVER | |
| 23 | 4***6 | CLUTCH HANDLE COVER GASKET | |
| 24 | 4***0 | CLUTCH HOUSING | |
| 25 | 4***6 | CLUTCH HOUSING LINER | |
| 26 | 4***5 | CLUTCH BOOSTER PUMP CONNECTING PLATE | |
| 27 | 4***4 | SPRING WASHER16 | |
| 28 | 8***7 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
