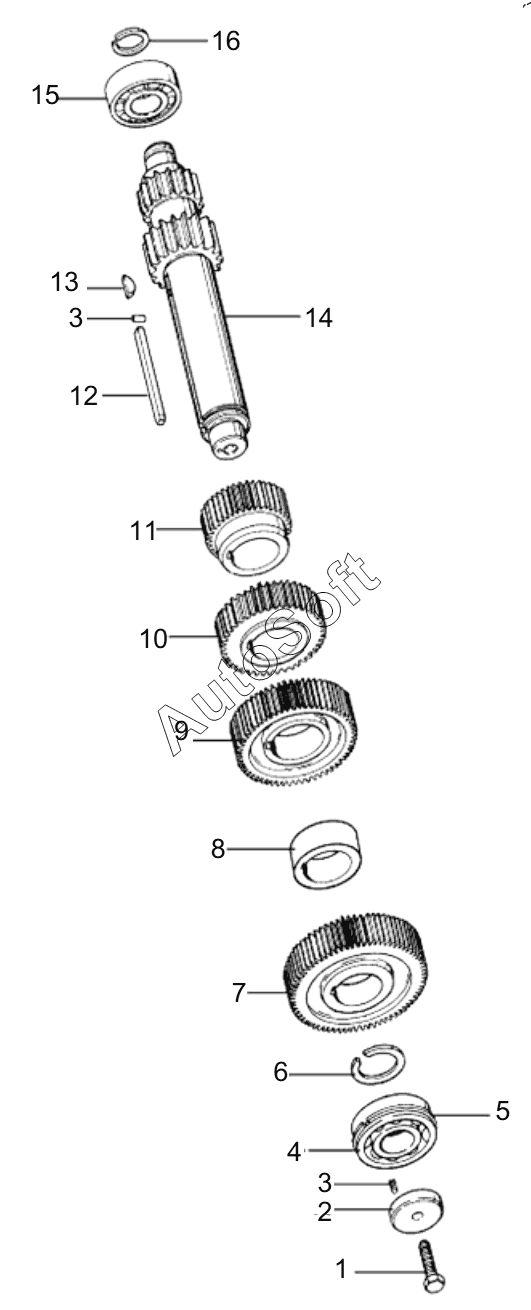

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459320405 INVERTED INTERMEDIATE SHAFT ASSEMBLY
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | HEXAGON HEAD BOLT | |
| 2 | 4***4 | INTERMEDIATE SHAFT BEARING BAFFLE | |
| 3 | 4***8 | ELASTIC CYLINDRICAL PIN | |
| 4 | 4***9 | SHORT CYLINDRICAL ROLLER BEARING | |
| 5 | 4***4 | STOP RING | |
| 6 | 4***4 | INTERMEDIATE SHAFT STOP RING | |
| 7 | 4***5 | INTERMEDIATE SHAFT DRIVE GEAR | |
| 8 | 4***7 | SPACER SLEEVE | |
| 9 | 4***6 | INTERMEDIATE SHAFT THREE GEAR | |
| 10 | 4***2 | INTERMEDIATE SHAFT SECOND GEAR | |
| 11 | 4***3 | INTERMEDIATE SHAFT FIRST GEAR | |
| 12 | 4***6 | INTERMEDIATE AXIS TETRAGONAL KEY | |
| 13 | 4***8 | SEMI-CIRCLE KEY | |
| 14 | 4***4 | MIDDLE TRANSMISSION SHAFT | |
| 15 | 4***4 | SHORT CYLINDRICAL ROLLER BEARING | |
| 16 | 4***8 | STOP RING |
