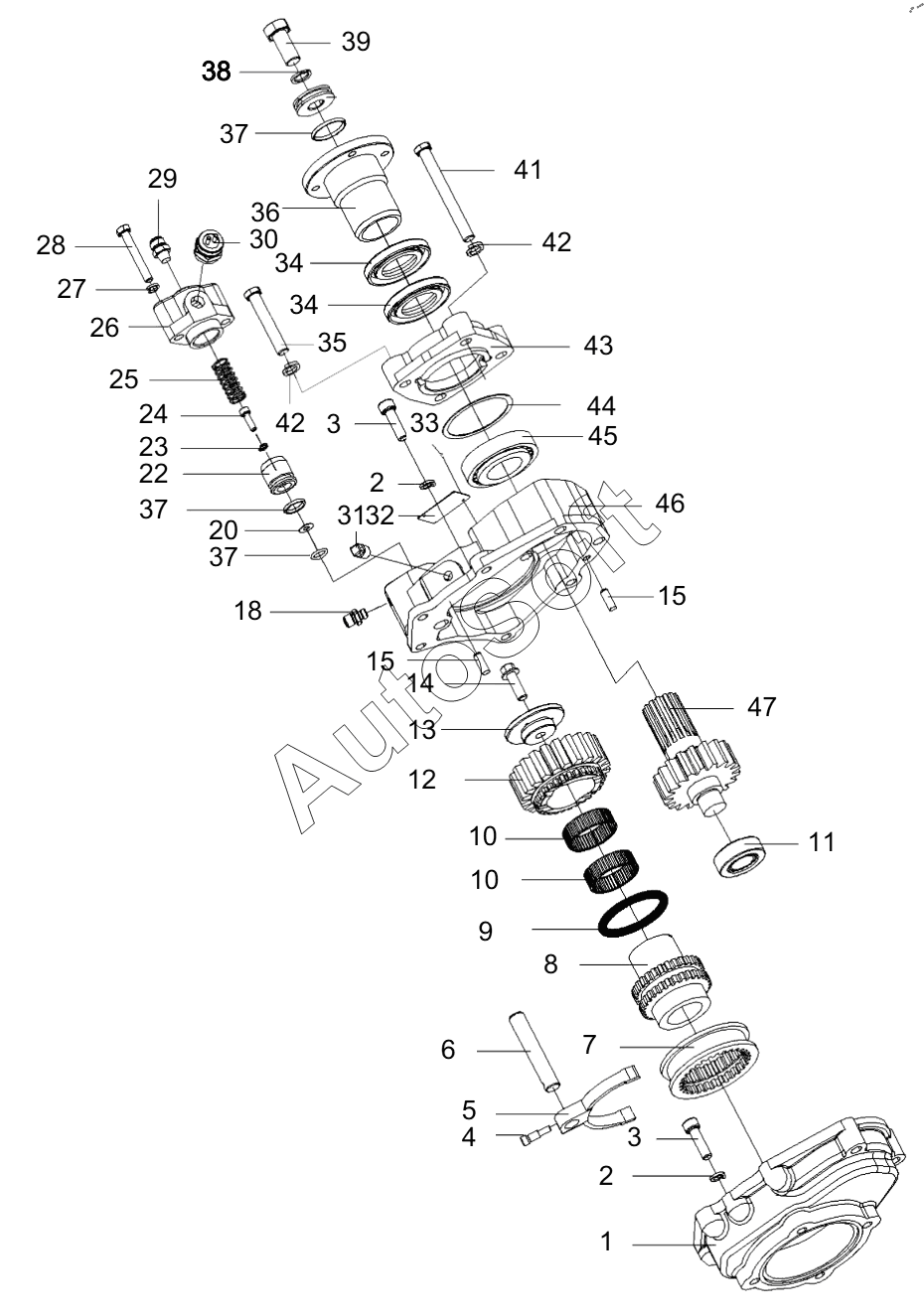

Каталог запасных частей к технике: XCMG XGA3250d2WC. 459316395 POWER TAKE OFF ASSEMBLY
36
27
28
29
30
31
31
32
33
34
34
35
26
37
37
37
38
39
41
42
42
43
44
45
46
47
12
2
2
3
3
4
5
6
7
8
9
10
10
11
1
13
14
15
15
18
20
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | POWER TAKEOFF HOUSING | |
| 2 | 8***8 | SPRING WASHER | |
| 3 | 8***3 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW | |
| 4 | 8***8 | PORK SET BOLT | |
| 5 | 4***7 | FORK | |
| 6 | 4***2 | FORK SHAFT | |
| 7 | 8***6 | MESH SET | |
| 8 | 8***0 | HOLLOW SHAFT | |
| 9 | 8***1 | SUPPORT SPRING ASSEMBLY | |
| 10 | 8***9 | NEEDLE BEARING | |
| 11 | 4***8 | TAPERED ROLLER BEARING | |
| 12 | 4***0 | INPUT GEAR | |
| 13 | 8***7 | INPUT GEAR RETAINING RING | |
| 14 | 4***4 | HEXAGON FLANGE BEARING SURFACE TOOTHED BOLT | |
| 15 | 4***0 | SET PIN | |
| 18 | 4***7 | CUP PLUG | |
| 20 | 4***0 | WASHER | |
| 22 | 8***4 | PISTON | |
| 23 | 8***1 | WASHER6 | |
| 24 | 4***6 | HEXAGON SOCKET CYLINDRICAL HEAD SCREW | |
| 25 | 8***3 | RETURN SPRING | |
| 26 | 4***1 | CYLINDER BLOCK | |
| 27 | 8***8 | WASHER8 | |
| 28 | 8***7 | BOLTM8X60 | |
| 29 | 8***8 | FERRULE END STRAIGHT COUPLING | |
| 30 | 4***0 | PRESSURE SWITCH | |
| 31 | 4***8 | NORMALLY OPEN VENT PLUG | |
| 31 | 8***5 | SQUARE HEAD TAPERED BOLT | |
| 32 | 4***6 | SIGN | |
| 33 | 4***6 | SIGN RIVET | |
| 34 | 4***3 | SKELETON OIL SEAL ASSEMBLY | |
| 35 | 8***6 | HEXAGON HEAD BOLT | |
| 36 | 4***9 | OUTPUT SHAFT COUPLING | |
| 37 | 4***7 | O-SHAPE RING SEAL | |
| 38 | 8***6 | SEALING WASHER | |
| 39 | 8***1 | HEXAGON HEAD BOLT-FINE THREAD | |
| 41 | 8***0 | HEXAGON HEAD BOLT | |
| 42 | 8***6 | WASHER 12 | |
| 43 | 4***3 | BEARING COVER | |
| 44 | 4***4 | CUSHION | |
| 45 | 4***8 | TAPERED ROLLER BEARING | |
| 46 | 4***7 | POWER TAKEOFF COVER | |
| 47 | 4***5 | OUTPUT GEAR SHAFT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
