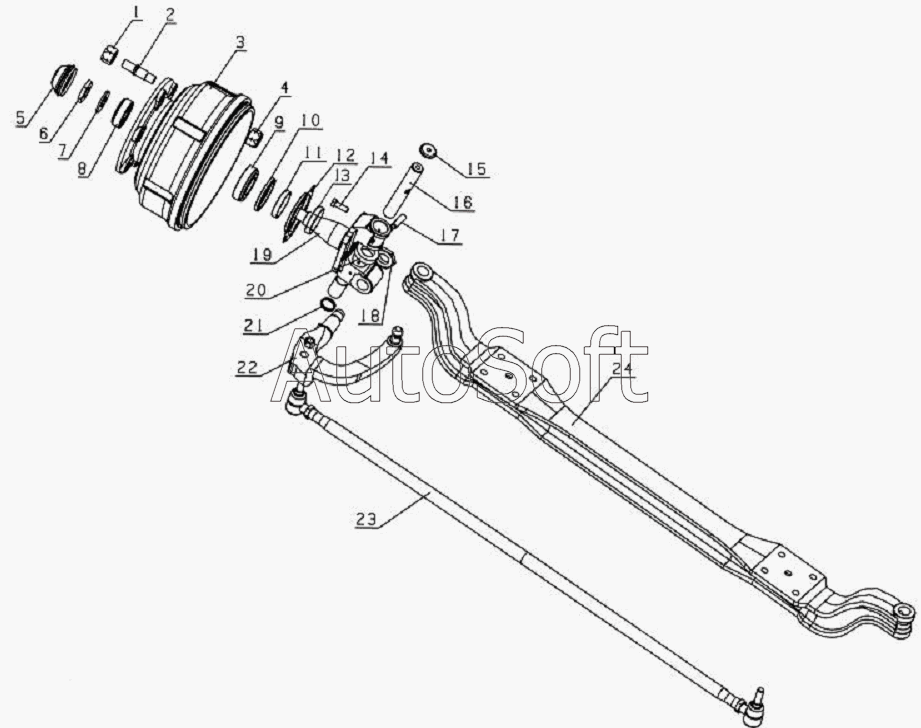

Каталог запасных частей к технике: JAC Motors HFC 1020K-D134 (2010). 3000D120XZ Front axle assembly
11
24
23
22
22
21
20
19
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
3
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | tire-right nut | |
| 1 | 3***8 | tire-left nut | |
| 2 | 3***8 | front wheel hub left bolt | |
| 2 | 3***8 | front wheel hub right bolt | |
| 3 | 3***Z | left&front wheel huband brake drum assy | |
| 3 | 3***8 | front wheel hub | |
| 3 | 3***Z | right&front wheel huband brake drum assy | |
| 3 | 3***Z | front drum | |
| 4 | 1***C | front wheel hub-inner nut | |
| 5 | 3***Z | wheel hub cover | |
| 6 | 3***Z | nut | |
| 7 | 3***8 | lock plate | |
| 8 | 3***6 | wheel hub-outer bearing | |
| 9 | 3***9 | wheel hub-inner bearing | |
| 10 | B***0 | oil seal | |
| 11 | 3***8 | oil seal seat | |
| 12 | 3***8 | oil retainer plate | |
| 13 | 3***8 | oil retainer plat bushing | |
| 14 | 3***8 | bolt | |
| 15 | 3***8 | keen pin cover | |
| 16 | 3***8 | keen pin | |
| 17 | 3***8 | keen pin -lock bolt | |
| 18 | Q***8 | nut | |
| 19 | 3***8 | steering knuckle assembly | |
| 19 | 3***8 | steering knuckle assembly | |
| 20 | 9***6 | thrust bearing | |
| 21 | 3***8 | keen pin cover | |
| 22 | 3***Z | steering knuckle-crank arm | |
| 22 | 3***8 | steering straight arm | |
| 23 | 3***8 | tie rod assy | |
| 24 | 3***Z | front axle |
