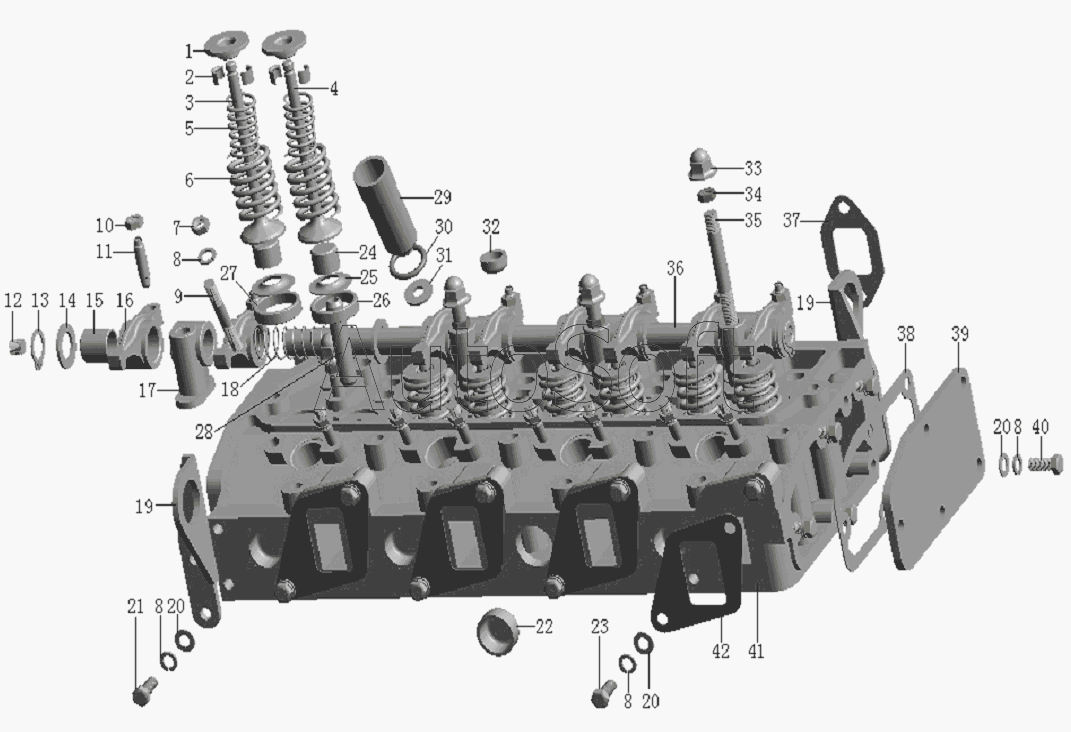

Каталог запасных частей к технике: JAC Motors HFC 1020K-D134 (2010). QC490Q(DI)-03000 Cylinder head assembly
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***7 | Upper valve spring seat | |
| 2 | Q***6 | Valve collect | |
| 3 | Q***B | Exhaust valve | |
| 4 | Q***4 | Intake valve | |
| 5 | Q***5 | Inner valve spring | |
| 6 | Q***4 | Outer valve spring | |
| 7 | G***8 | Nut | |
| 8 | G***7 | Washer | |
| 9 | N***6 | Fuel injection blot | |
| 10 | N***3 | Adjusting nut for valve clearance | |
| 11 | Q***3 | Adjusting screw for valve clearance | |
| 12 | G***5 | Bolt М10x1x10 | |
| 13 | G***6 | Snap ring 20 | |
| 14 | Q***1 | Gasket | |
| 15 | Q***2 | Valve rocker arm bushing | |
| 16 | Q***1 | Valve rocker arm | |
| 17 | Q***2 | Preceding rocker arm seat | |
| 18 | Q***5 | Rocker arm spring | |
| 19 | Q***1 | Stationary ring | |
| 19 | Q***1 | Stationary ring | |
| 20 | G***7 | Washer | |
| 21 | G***0 | Bolt | |
| 22 | N***2 | Plug Ф30 | |
| 23 | G***0 | Bolt | |
| 24 | N***4 | Oil seal of valve | |
| 25 | Q***1 | Down valve spring seat | |
| 26 | Q***8 | Exhaust valve seat | |
| 27 | Q***7 | Intake valve seat | |
| 28 | Q***2 | Valve guide | |
| 29 | Q***3 | Injector tube | |
| 30 | G***2 | Ring | |
| 31 | N***9 | Gasket | |
| 32 | N***2 | Plug Ф20 | |
| 33 | Q***7 | Nut | |
| 34 | Q***6 | Nut | |
| 35 | Q***1 | Bolt of rocker arm seat | |
| 36 | Q***6 | Rocker arm shaft | |
| 37 | Q***3 | Gasket | |
| 38 | Q***1 | Rear cover | |
| 39 | Q***3 | Washer of rear cover | |
| 40 | G***0 | Bolt | |
| 41 | Q***1 | Cylinder head | |
| 42 | Q***2 | Gasket |
