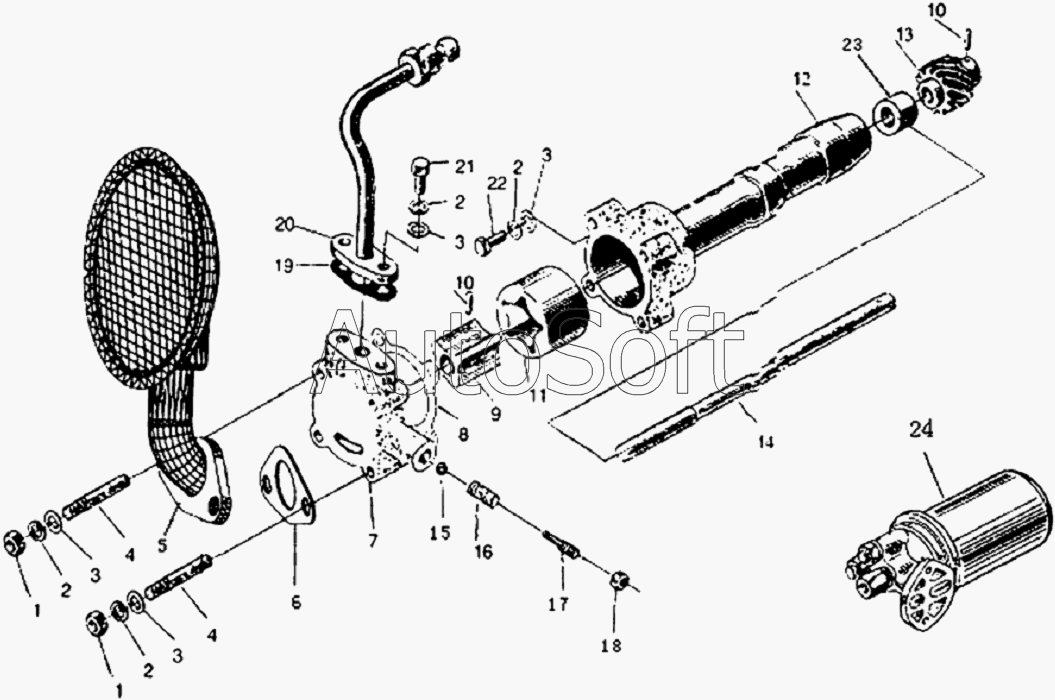

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126 (2006). LUBRICATING OIL PUMP AND OIL PIPE ASSEMBLY
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Nut | |
| 2 | G***7 | Spring washer | |
| 3 | G***5 | Washer | |
| 4 | G***8 | Stud | |
| 5 | Y***0 | Gauze filer weldment | |
| 6 | Y***4 | Gasket | |
| 7 | Y***5 | Oil pump cover | |
| 8 | Y***7 | Oil pump washer | |
| 9 | Y***2 | Inner rotor | |
| 10 | G***6 | Pin | |
| 11 | Y***8 | Outer rotor | |
| 12 | Y***2 | Oil pump housing | |
| 13 | Y***1 | Oil pump driving gear | |
| 14 | Y***1 | Oil pump shaft bush | |
| 15 | G***9 | Steel ball | |
| 16 | Y***3 | Relief walve spring | |
| 17 | Y***2 | Adjusting bolt | |
| 18 | G***6 | Nut M8X1 | |
| 19 | Y***0 | Oil outlet ppipe flange gasket | |
| 20 | G***6 | Bolt | |
| 21 | G***6 | Bolt | |
| 22 | G***8 | Stud | |
| 23 | Y***1 | Oil pump shaft bush | |
| 24 | Y***0 | Oil filter assy |
