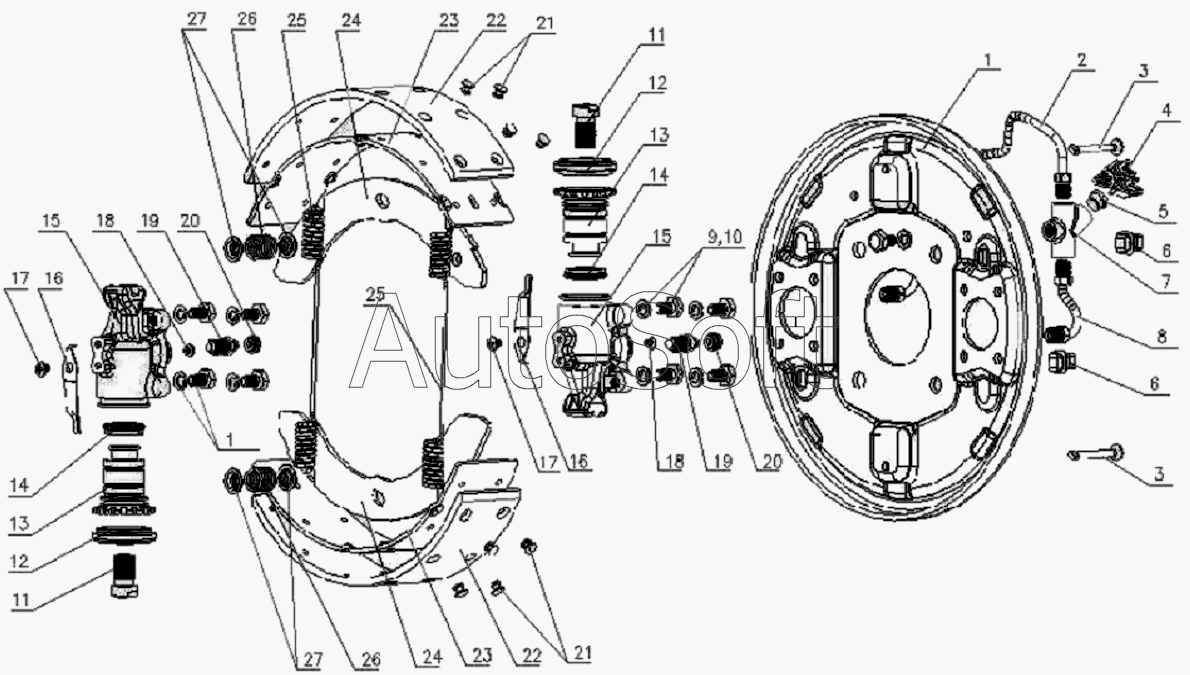

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126 (2006). 3501D120XZ Front brake assembly
20
20
13
13
14
14
15
15
16
16
17
17
18
18
19
19
12
12
21
21
22
22
23
23
24
24
25
25
26
26
27
27
11
11
10
9
8
7
6
6
5
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| HFC1020-3501010 | H***0 | front left brake unit | |
| HFC1020-3501020 | H***0 | front right brake unit | |
| HFC1020-3501031 | H***1 | front left brake floor | |
| HFC1020-3501051 | H***1 | front left wheel cylinder body | |
| XH1026-3501060B | X***B | front left brake rear-placed oil pipe unit | |
| XH1026-3501070B | X***B | front left brake front-placing oil pipe unit | |
| 1 | H***2 | front right brake floor | |
| 2 | X***B | front right brake front-placing oil pipe unit | |
| 3 | B***B | brake shoe press spring pull rod | |
| 4 | Z***7 | hose clip | |
| 5 | P***g | dustproof plug | |
| 6 | Z***7 | adjust gap hole rubber plug | |
| 7 | X***B | three-way joint | |
| 8 | X***B | front right brake rear-placed oil pipe unit | |
| 9 | Q***4 | hew screw | |
| 10 | Q***8 | spring washer | |
| 11 | N***1 | wheel cylinder adjust gap screw | |
| 12 | D***2 | front wheel cylinder protect cover | |
| 13 | N***2 | wheel cylinder adjust gap piston | |
| 14 | N***2 | front wheel cylinder rubber cup | |
| 15 | H***1 | front right wheel cylinder body | |
| 16 | D***3 | adjust gap lock spring | |
| 17 | D***B | cross-recessed flat-head screw | |
| 18 | N***t | NOx3 connect pipe conical seat | |
| 19 | S***w | air bleed screw | |
| 20 | P***g | dustproof plug | |
| 21 | Q***8 | rivet | |
| 22 | X***7 | brake facing | |
| 23 | X***6 | brake shoe | |
| 24 | D***3 | brake shoe reinforcing rib | |
| 25 | Z***7 | brake shoe return spring | |
| 26 | X***4 | brake shoe press spring | |
| 27 | 7***1 | brake shoe press spring seat |
