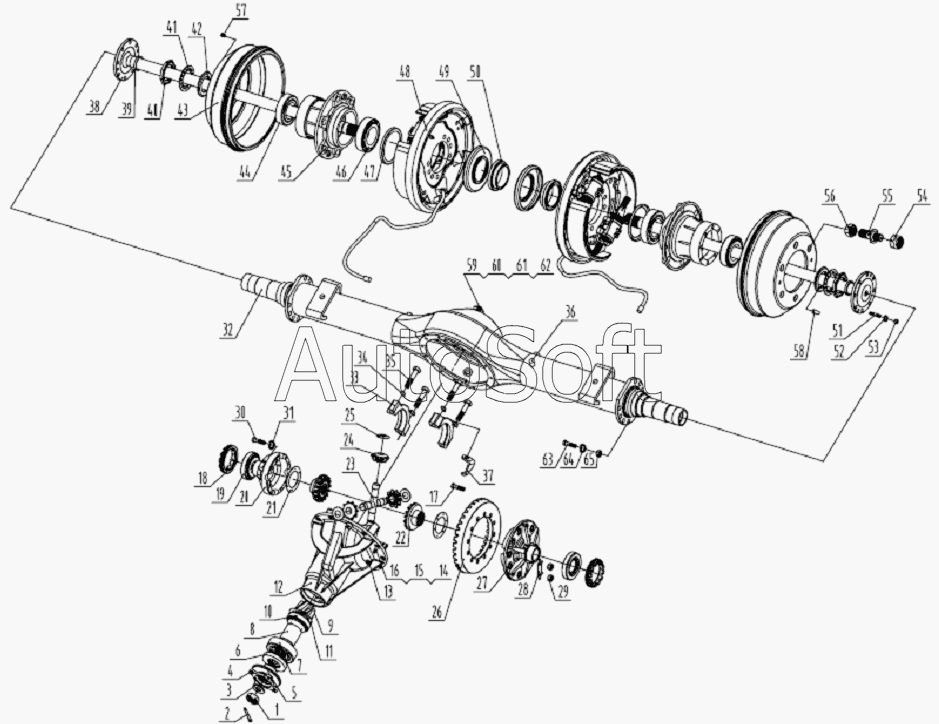

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126 (2006). 2400D120 Rear axle assembly
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
46
47
47
48
49
51
51
52
53
54
55
56
57
58
59
60
61
62
63
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | nut | |
| 2 | Q***6 | cotter | |
| 3 | 2***4 | shim | |
| 4 | 2***A | flange | |
| 5 | 2***4 | dust fender | |
| 6 | 2***4 | oil seal | |
| 7 | 3***7 | bearing | |
| 8 | 2***4 | spacer | |
| 9 | 2***4 | pinion | |
| 10 | 3***9 | bearing | |
| 11 | 2***4 | shim | |
| 12 | 2***4 | carrier | |
| 13 | Q***8 | Nut | |
| 14 | Q***8 | spring washer | |
| 15 | Q***5 | stud bolt | |
| 16 | Q***5 | stud bolt | |
| 17 | 2***4 | bolt | |
| 18 | 2***4 | nut | |
| 19 | 3***0 | bearing differential right housing | |
| 20 | 2***4 | differential right housing | |
| 21 | 2***4 | thrust plate | |
| 22 | 2***4 | axle shaft gear | |
| 23 | 2***4 | spinder | |
| 24 | 2***4 | planetory gear | |
| 25 | 2***4 | thrust plate | |
| 26 | 2***4 | ring gear | |
| 27 | 2***4 | differential left housing | |
| 28 | 2***4 | lock spacer | |
| 29 | Q***0 | Nut | |
| 30 | Q***0 | bolt | |
| 31 | 2***4 | lock spacer | |
| 32 | 2***4 | axle housing | |
| 33 | 2***4 | bearing cover | |
| 34 | Q***4 | spring washer | |
| 35 | 2***4 | bolt | |
| 36 | Q***1 | vent-plug | |
| 37 | 2***4 | locking plate | |
| 38 | 2***M | shaft | |
| 39 | 2***4 | outer oil seal | |
| 40 | 2***4 | nut | |
| 41 | 2***4 | lock washer | |
| 42 | 2***4 | nut | |
| 43 | 3***C | rear brake drum | |
| 44 | 3***1 | bearing | |
| 45 | 3***4 | rear hub | |
| 46 | 3***2 | bearing | |
| 47 | 3***4 | inner oil seal | |
| 48 | 3***0 | brake assambly | |
| 48 | 3***0 | brake assambly | |
| 49 | 2***4 | oil fender | |
| 50 | 2***4 | bush | |
| 51 | Q***0 | bolt | |
| 52 | Q***0 | spring washer | |
| 53 | Q***0 | Nut | |
| 54 | 3***4 | bolt | |
| 54 | 3***4 | bolt | |
| 55 | 3***4 | cup nut | |
| 55 | 3***4 | cup nut | |
| 56 | 3***4 | inner nut | |
| 56 | 3***4 | inner nut | |
| 57 | Q***0 | bolt | |
| 58 | Q***0 | annul | |
| 59 | 2***5 | plug coke | |
| 60 | 2***5 | gasket | |
| 61 | Q***6 | plug coke | |
| 62 | 2***5 | gasket | |
| 63 | 2***5 | bolt | |
| 64 | Q***0 | spring washer | |
| 65 | Q***0 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
