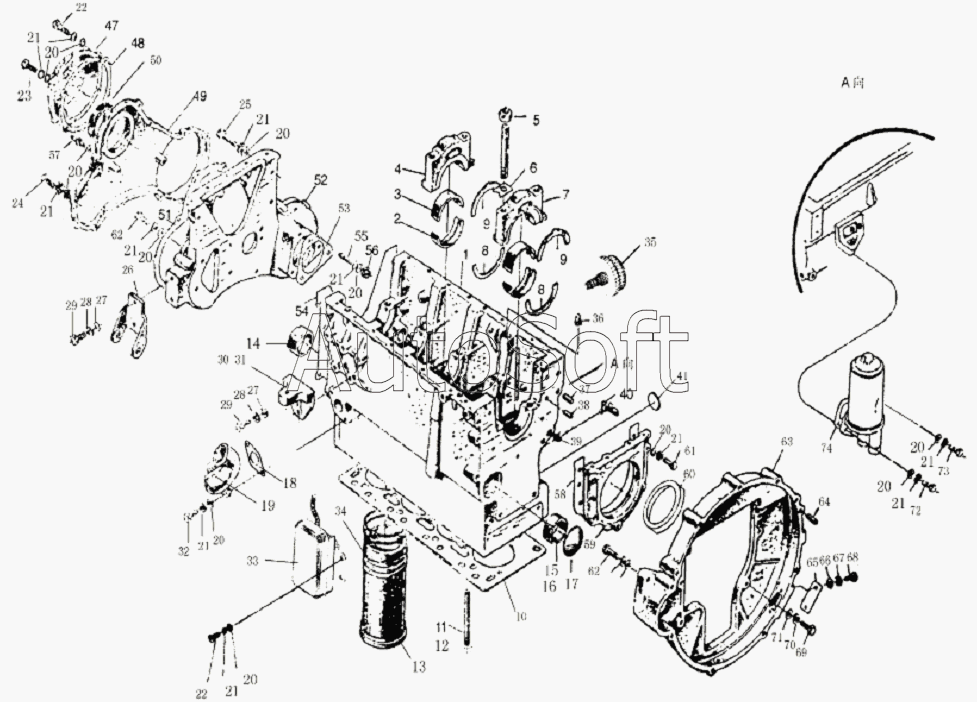

Каталог запасных частей к технике: JAC Motors HFC 1020K-D126 (2006). Cylinder blocktiming gear casing and flywheel housing
44
52
51
50
49
48
47
46
45
53
43
42
41
40
39
38
37
36
61
69
68
67
66
65
64
63
62
62
35
60
59
58
57
56
55
54
9
9
17
16
15
14
13
12
11
10
18
8
8
7
6
5
4
3
2
26
34
33
32
31
30
29
29
28
28
27
27
1
25
24
24
23
22
22
21
21
21
21
21
21
21
21
21
20
20
20
20
20
20
20
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Y***C | cylinder block | |
| 2 | Y***5 | main bearing, upper half | |
| 3 | Y***6 | main bearing, lower half | |
| 4 | Y***2 | main bearing cap | |
| 5 | Y***4 | main bearing slud | |
| 6 | Y***5 | main bearing slud lock washer | |
| 7 | Y***3 | rear main bearing cap | |
| 8 | Y***8 | crandshaft thrust bearing,lower half | |
| 9 | Y***7 | crandshaft thrust bearing,upper half | |
| 10 | Y***a | cylinder head gasket | |
| 11 | Y***4 | long cylinder head slud | |
| 12 | Y***5 | short cylinder head slud | |
| 13 | Y***3 | Water seal | |
| 14 | Y***3 | front camshaft bush | |
| 15 | Y***4 | middle camshaft bush | |
| 16 | Y***b | rear camshaft bush | |
| 17 | Y***3 | plug | |
| 18 | Y***1 | inlet pipe gasket | |
| 19 | Y***3 | inlet pipe | |
| 20 | G***5 | Washer | |
| 21 | G***7 | Spring washer | |
| 22 | G***6 | Bolt | |
| 23 | G***6 | Bolt | |
| 24 | G***6 | Bolt | |
| 25 | G***8 | stud M8--M8X1X22 | |
| 26 | Y***6 | generator bracket | |
| 27 | G***5 | Washer | |
| 28 | G***7 | Spring washer | |
| 29 | G***6 | Bolt | |
| 30 | Y***1 | front mounting bracket | |
| 31 | Y***2 | front mounting bracket | |
| 32 | G***6 | Bolt | |
| 33 | Y***a | breathing filter | |
| 34 | Y***3 | Water seal | |
| 35 | Y***0 | sensor for oil gauge | |
| 36 | Y***1 | plug | |
| 37 | Y***a | screw plugI | |
| 38 | Y***a | screw plugII | |
| 39 | Y***a | connect pipe | |
| 40 | Y***0 | drain cock | |
| 41 | Y***4 | plug | |
| 42 | Y***4 | oil filter gasket | |
| 43 | G***6 | Bolt | |
| 44 | G***6 | Bolt | |
| 45 | G***5 | Washer | |
| 46 | G***7 | Spring washer | |
| 47 | Y***7 | Front cover | |
| 48 | Y***6 | FrOnt cover Of timing gear case | |
| 49 | Y***a | ront cover gaskct Of TIMING GEAR CASE | |
| 50 | H***7 | Oil seal | |
| 51 | Y***4 | Timing gear case cover gasket | |
| 52 | W***1 | Timing gear casing | |
| 53 | Y***1 | Furl injection pump gasdet | |
| 54 | Y***1 | Timing gear case gasket | |
| 55 | G***8 | stud M8--M8X1X22 | |
| 56 | G***6 | Nut | |
| 57 | Y***5 | Pointer | |
| 58 | Y***a | Real oil seal cover gasdet | |
| 59 | Y***a | Real oil seal cove | |
| 60 | H***7 | Oil seal | |
| 61 | G***6 | Bolt | |
| 62 | G***6 | Bolt | |
| 63 | Y***a | Flywheel housing | |
| 64 | G***6 | Pin | |
| 65 | Y***9 | Inspection cover | |
| 66 | G***5 | Washer 6-140HV | |
| 67 | G***7 | Spring washer | |
| 68 | G***5 | Bolt M6x12 | |
| 69 | G***6 | Bolt |
