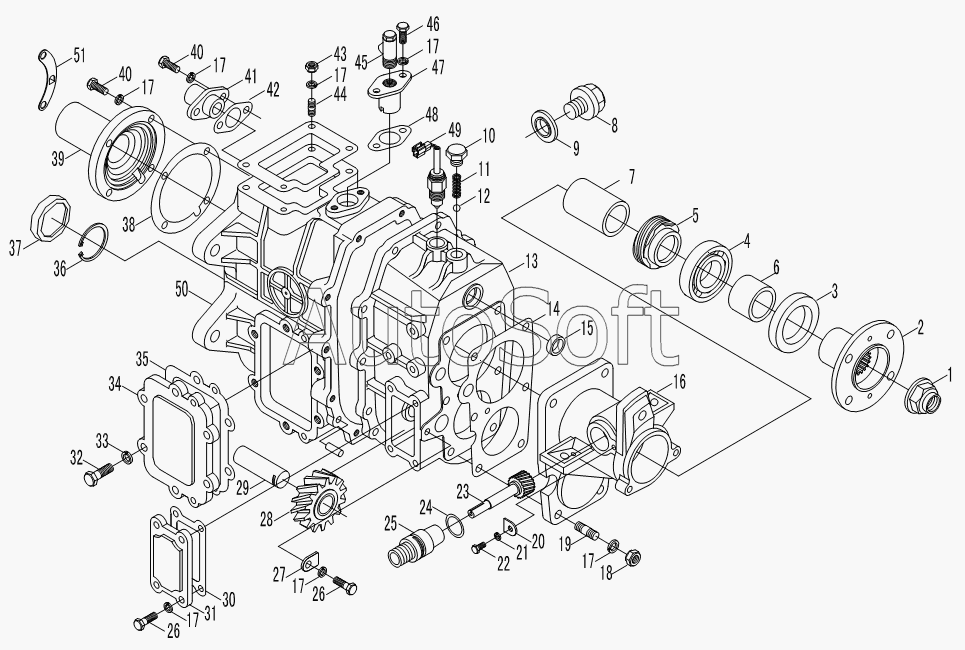

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). Main case shell and it’s attachment
39
27
28
29
30
31
32
33
34
35
36
37
38
26
26
40
40
41
42
43
44
45
46
47
48
49
50
51
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | nut | |
| 2 | L***6 | ring flange | |
| 3 | L***6 | 2nd-shaft oil seal | |
| 4 | 6***7 | ball bearing | |
| 5 | L***1 | odograph driving gear | |
| 6 | L***6 | spacing sleeve | |
| 7 | L***6 | spacing sleeve | |
| 8 | L***1 | plug assy | |
| 9 | L***1 | washer combination | |
| 10 | 5***2 | plug | |
| 11 | L***1 | self-lock spring | |
| 12 | G***9 | Steel ball | |
| 13 | L***2 | rear shell | |
| 14 | L***1 | sealing gasket | |
| 15 | L***1 | plug | |
| 16 | L***Q | rear end cover of the 2nd shaft | |
| 17 | G***6 | Nut M8X1 | |
| 18 | G***7 | Spring washer | |
| 19 | M***5 | stud | |
| 20 | L***2 | lock chip | |
| 21 | G***7 | Spring washer | |
| 22 | G***6 | Bolt | |
| 23 | L***1 | speedometer driven gear | |
| 24 | 2***4 | seal ring | |
| 25 | L***1 | connector | |
| 26 | G***6 | Bolt | |
| 27 | L***1 | lock chip | |
| 28 | L***1 | idle wheel of the reverse gear | |
| 29 | L***1 | idler shaft | |
| 30 | L***1 | sealing gasket | |
| 31 | L***1 | cover plate | |
| 32 | G***6 | Bolt | |
| 33 | G***7 | Spring washer | |
| 34 | L***2 | hole cover of PTO | |
| 35 | L***2 | sealing gasket | |
| 36 | G***6 | retainer ring 62 | |
| 37 | L***1 | plug cover | |
| 38 | L***1 | sealing gasket of the 1st shaft | |
| 39 | L***1 | 1st shaft cover | |
| 40 | G***6 | Bolt | |
| 41 | L***1 | axle sleeve | |
| 42 | L***1 | sealing gasket | |
| 43 | G***6 | Nut M8X1 | |
| 44 | G***8 | stud M8--M8X1X22 | |
| 45 | L***1 | ventilation plug | |
| 46 | G***6 | Bolt | |
| 47 | L***4 | limit block | |
| 48 | L***1 | sealing gasket | |
| 49 | L***1 | reverse signal switch | |
| 50 | L***7 | front shell | |
| 51 | 1***7 | return spring clip |
