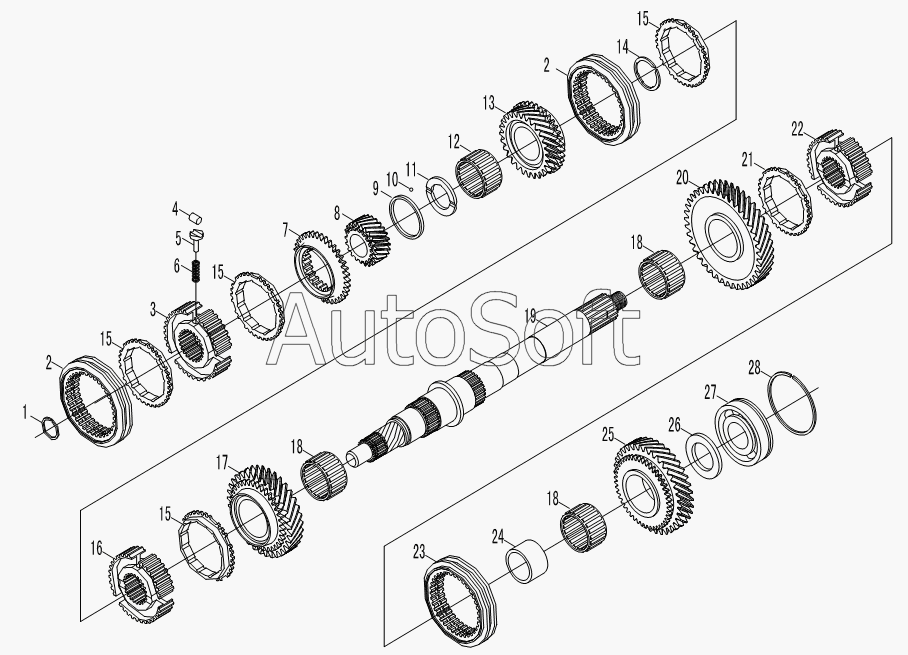

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). 2nd Shaft assembly
15
15
15
15
28
27
26
25
24
23
22
21
20
19
18
18
18
17
16
1
1
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | lock ring | |
| 2 | L***1 | synchronizer gear bush | |
| 3 | L***1 | synchronizer socket | |
| 4 | L***1 | synchronizer slide | |
| 5 | L***1 | spring seat | |
| 6 | L***1 | spring | |
| 7 | L***1 | 5-speed synchronizer cone | |
| 8 | L***N | 5-speed gear | |
| 9 | L***3 | collar | |
| 10 | G***9 | Steel ball | |
| 11 | L***1 | thrust washer | |
| 12 | K***5 | roller bearing | |
| 13 | L***2 | 3-speed gear & cone | |
| 14 | L***1 | lock ring | |
| 15 | L***1 | synchronizer cone | |
| 16 | P***1 | synchronizer socket | |
| 17 | L***2 | 2-speed gear | |
| 18 | K***7 | needle bearing | |
| 19 | L***1 | 2nd shaft | |
| 20 | L***Q | 1st speed gear combination | |
| 21 | L***3 | synchronizer cone | |
| 22 | L***3 | synchronizer socket | |
| 23 | L***3 | 1st reverse synchronizer gear bush | |
| 24 | L***1 | bearing race | |
| 25 | L***3 | reverse gear | |
| 26 | L***1 | thrust washer | |
| 27 | G***9 | Bearing 50307 | |
| 28 | G***9 | Stopper ring 80/86.6 |
