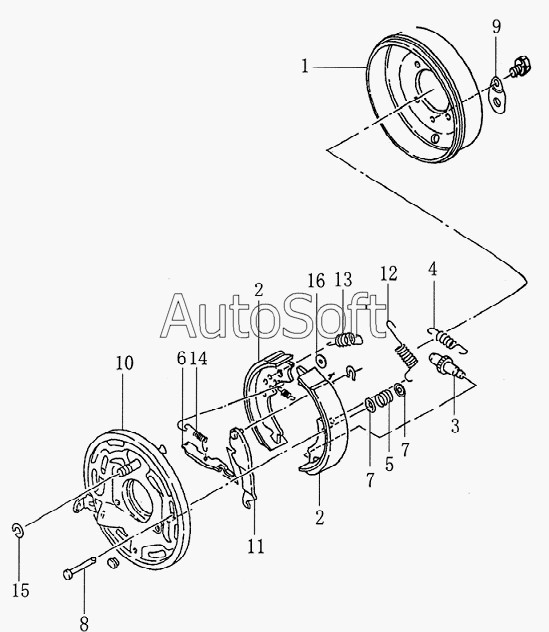

Каталог запасных частей к технике: JAC Motors HFC 1020KR-D127 (2007). 3507Q5 Parking brake
8
16
15
14
13
12
11
10
9
7
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3507010Z8 | 3***8 | parking brake unit | |
| 1 | W***5 | parking brake drum | |
| 2 | W***0 | parking brake shoe with lining unit | |
| 3 | G***6 | Bolt | |
| 4 | W***2 | parking brake shoe upper pulling reed | |
| 5 | W***8 | parking brake shoe pressing reed | |
| 6 | Z***3 | parking brake shoe pushing board | |
| 7 | W***7 | parking brake shoe pressing reed seat | |
| 8 | W***6 | parking brake shoe pressing reed pulling rod | |
| 9 | W***4 | parking brake drum clearence adjusting hole cover | |
| 10 | Z***0 | parking brake drum backboard unit | |
| 11 | W***0 | hand brake shoe clearence adjusting organ unit | |
| 12 | W***2 | hand brake shoe pushing rod unit | |
| 13 | W***1 | hand brake shoe return spring | |
| 14 | W***1 | hand brake shoe return spring | |
| 15 | W***8 | clamping washer | |
| 16 | G***7 | Spring washer |
